BERTWave MP2100B Anritsu安立眼图仪的应用

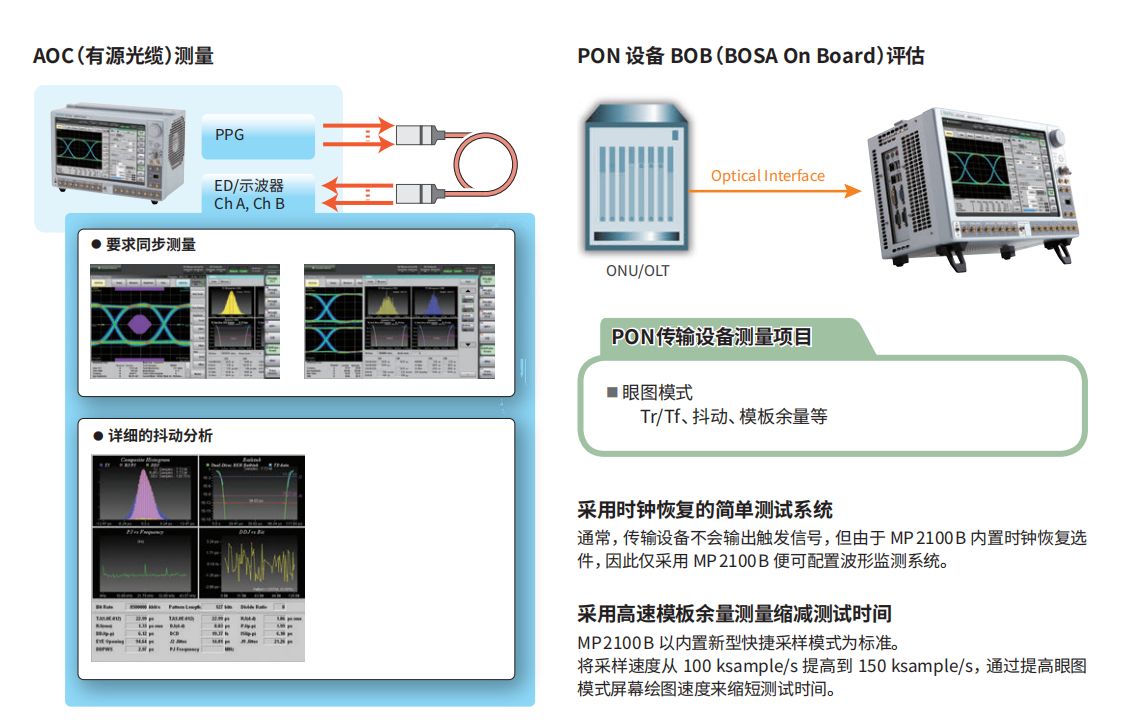

BERTWave MP2100B 的应用

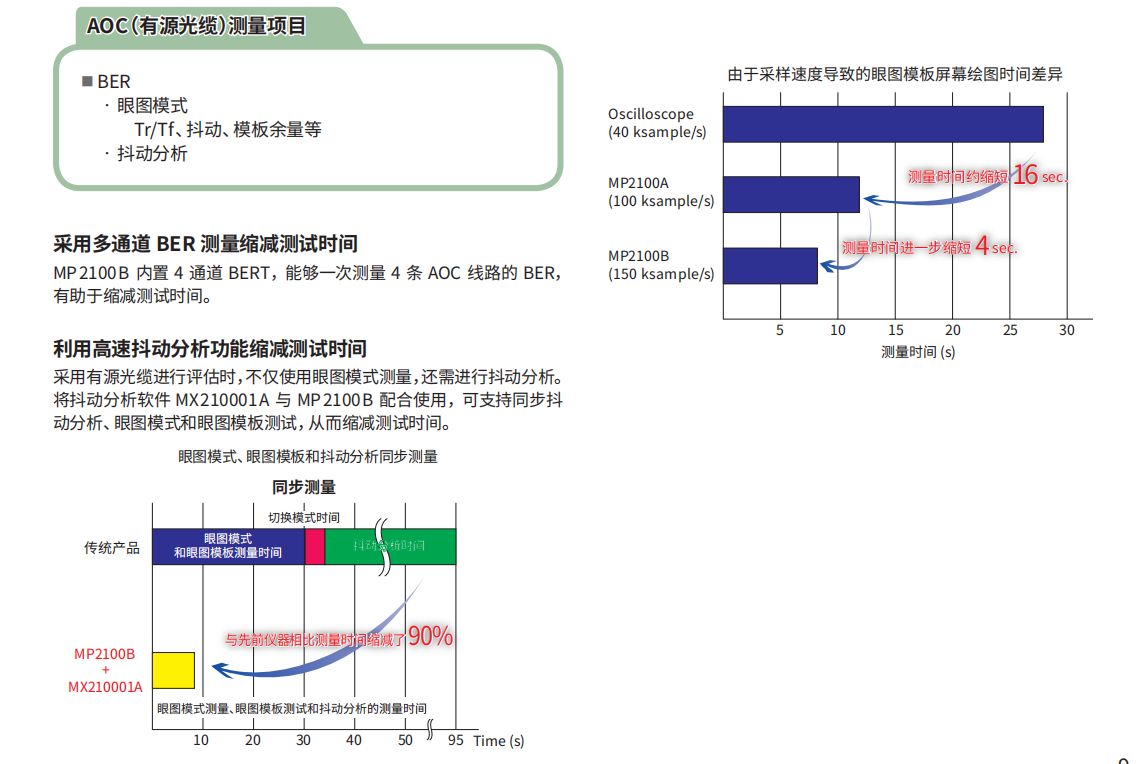

同步进行BER和波形测量，缩短测试时间

数据中心部署采用QSFP+等多通道光学模块，以应对数据流量的迅猛增长。借助内置的4通道BERT,MP2100B支持所有QSFP+通道的同步测量。此外，由于同时内置BERT和示波器，因此还可以在执行BER测量时监测波形，从而将测试时间缩短近一半。

利用自动波形测量缩短分析时间

可自动测量Tr/Tf和抖动等关键参数，清楚了解波形性能。模板余量通过/未通过评估结果与余量数据(如误码率)一同显示。这些自动测量功能对于缩减波形质量分析时间具有至关重要的作用。

更高的产量缘于高质量PPG和高灵敏度ED

实现DUT特性的精准测试必须避免因测量仪器性能而导致DUT特性下降。

MP2100B PPG可输出Tr/Tf为24 ps、抖动为1ps的高质量信号。此外，ED输入灵敏度高达每分钟10mVp-po出色的性能有助于提高DUT产量。

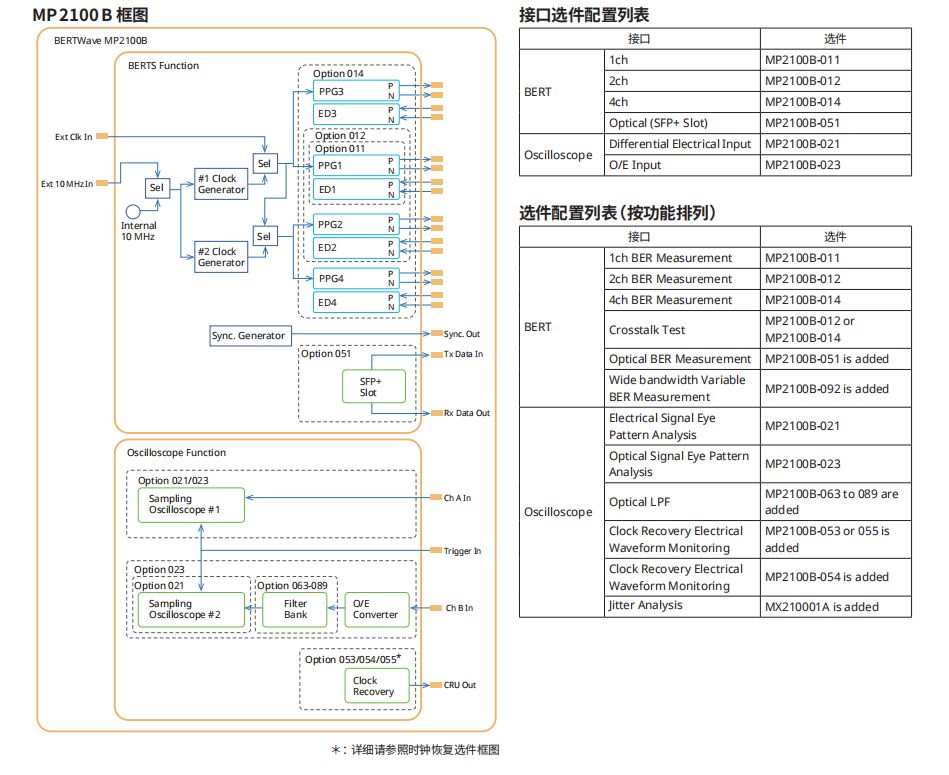

BERTWave MP2100B 选件及配置

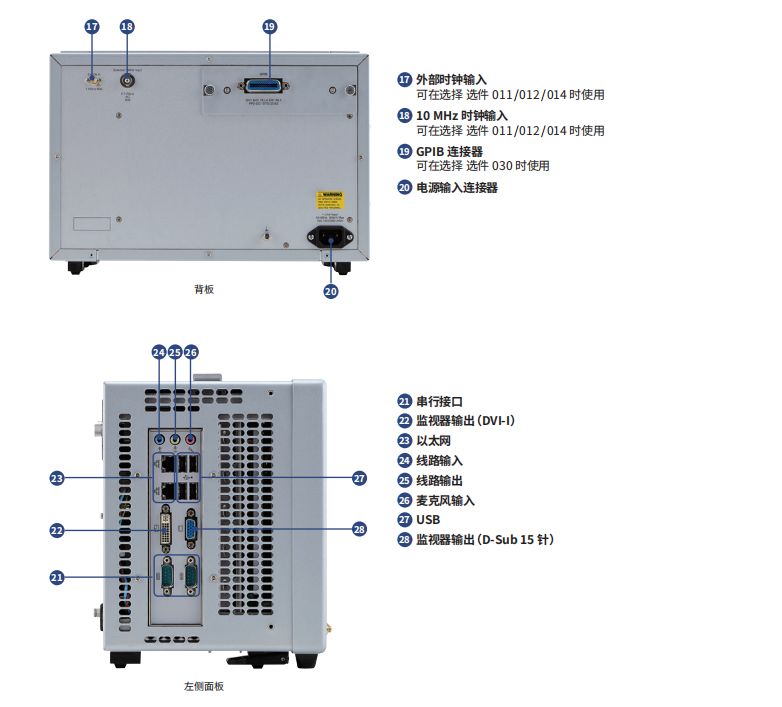

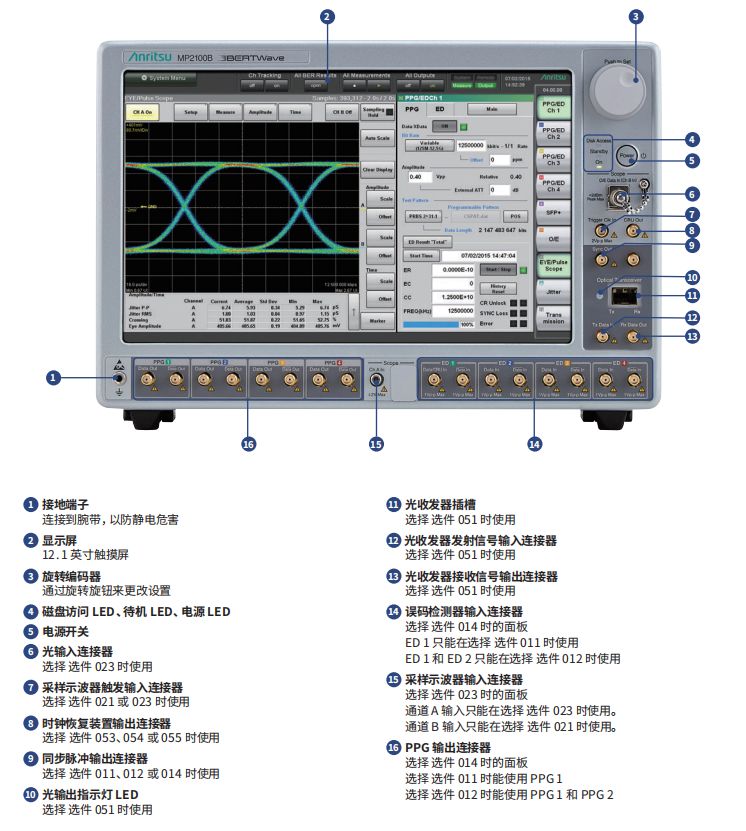

BERTWave MP2100B 面板布局

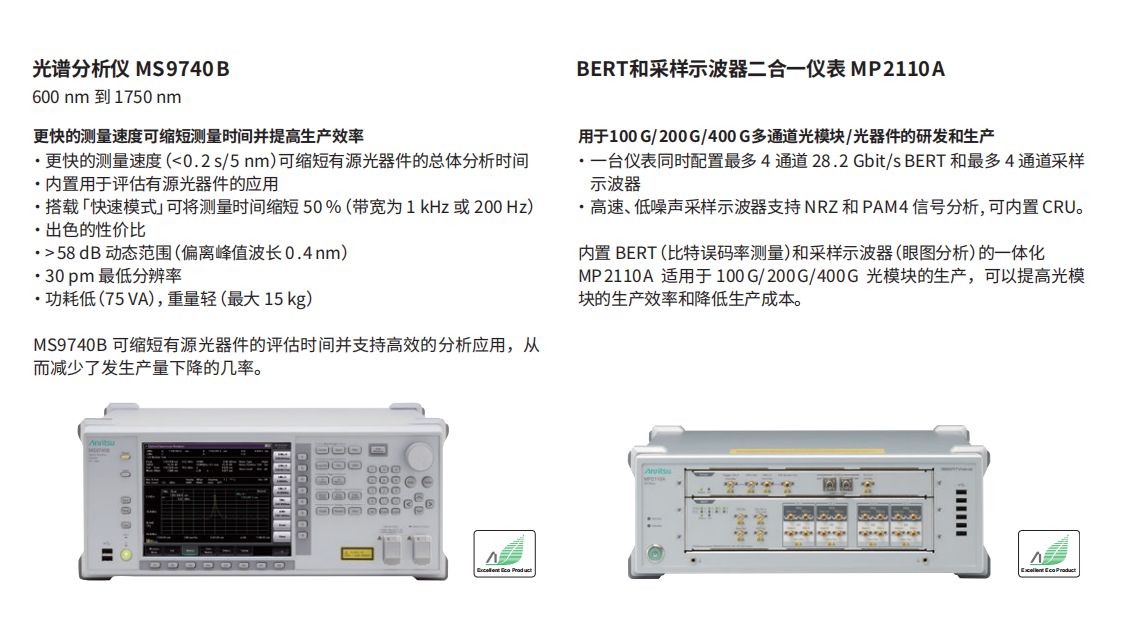

光谱分析仪其他系列
