信号源使用时的经典问题

作为一名电子测试工程师，我们在使用信号源的时候都会用到射频线，但却也往往会面临一个问题：在线损校准过程中因各种由于人员操作、环境硬件不稳定等因素，导致出现误差。此时，我们该如何解决呢？

今天，我们就来聊一聊应对这一问题的好方法——功率平坦度校准。

测试仪器

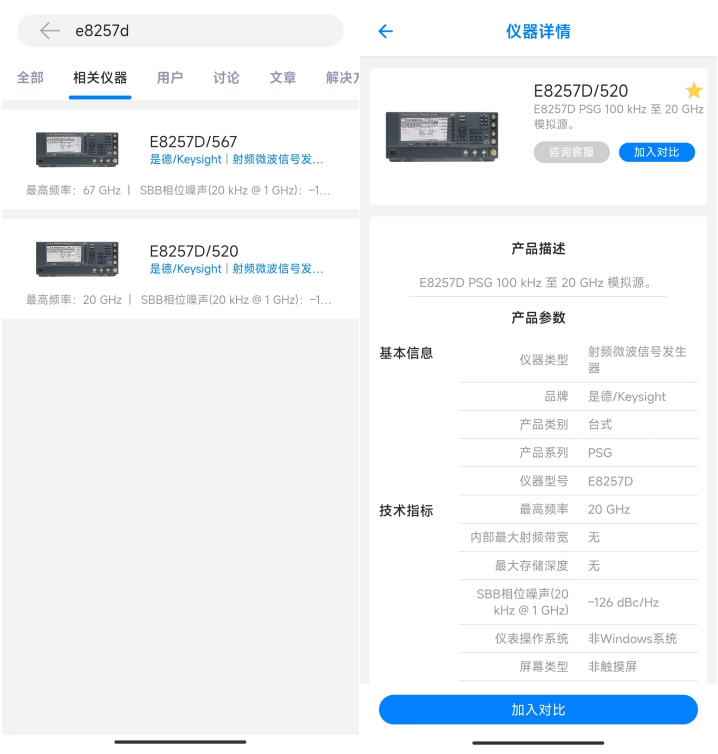

本次我们将以E8257D为例进行操作说明，在“每日E问”中搜索仪器型号，可以看到E8257D是是德科技（原安捷伦）旗下的一款射频微波信号发生器，具体参数如下图所示。

此外，还需要一台功率计和功率计探头，可在每日E问中按照条件进行筛选，型号可选EPM系列E4416A/17A/18B/19B/N1913A等。

测试步骤

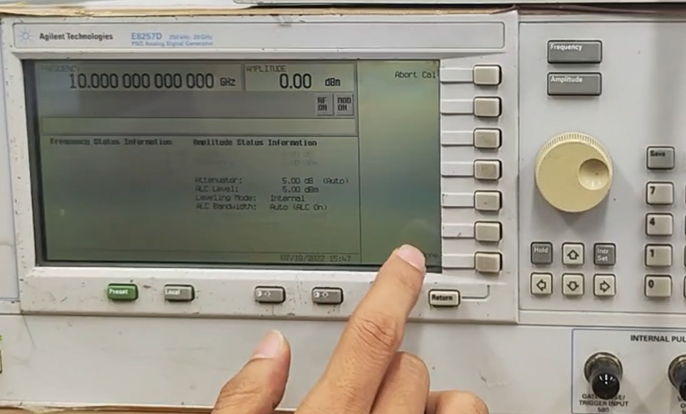

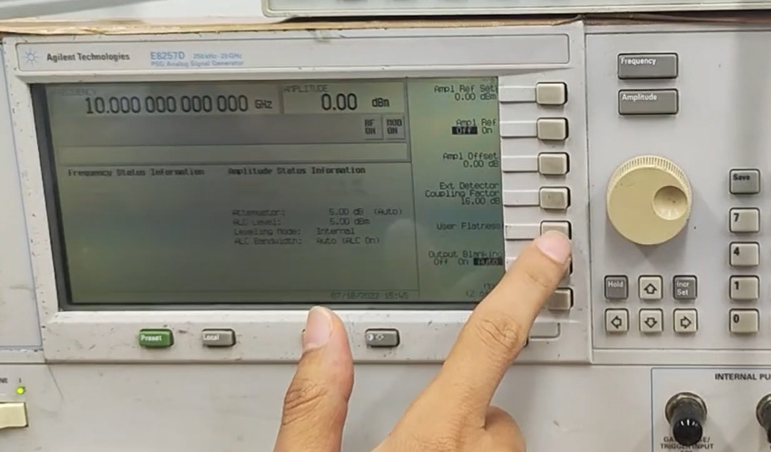

首先点击模拟源幅度按键，翻页后选择用户平坦度定义，点开后点击配置校准的数据。

我们以9G至18G选10个点做一个校准，当然也可以选取更多的点，会更加精确。

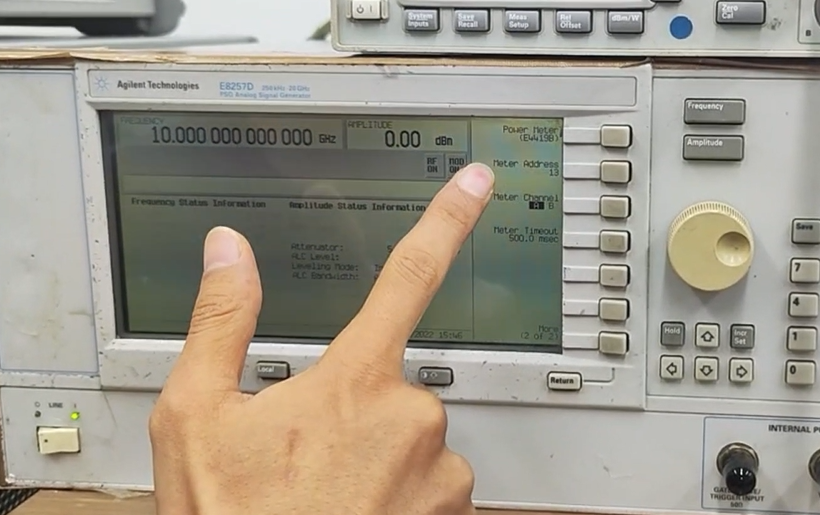

选取后点进下一页，选择所使用的功率计探头的型号和主机的GPIB地址和端口，将其对应好后返回。

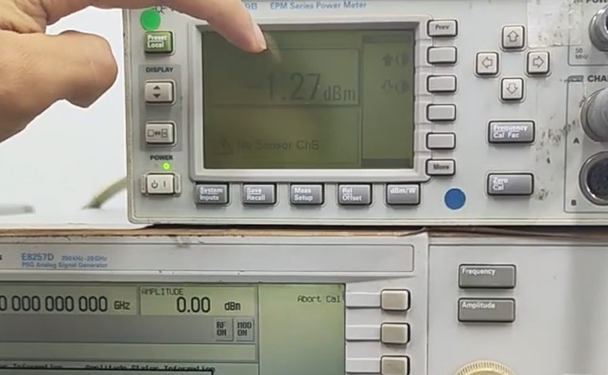

此时便可以直接点击校准，它会自动通过GPIB去读取测得的值。

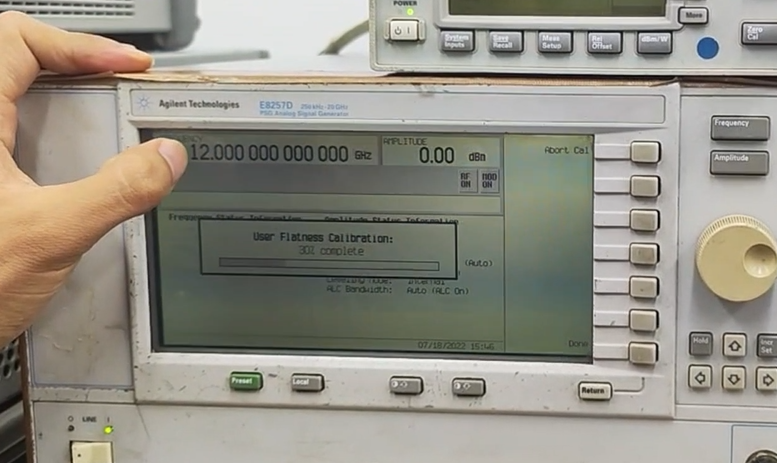

我们事先已经用GPIB线将这两台机器连接好，此时会看到它会按照设置的频率去一个点一个点的测试。

测试结束后，会将数据存储到机器里，现在它测出来的这个值，就是我们的线损。

等全部跑完之后，我们点击“Done”，现在的值就已经存到信号源里。

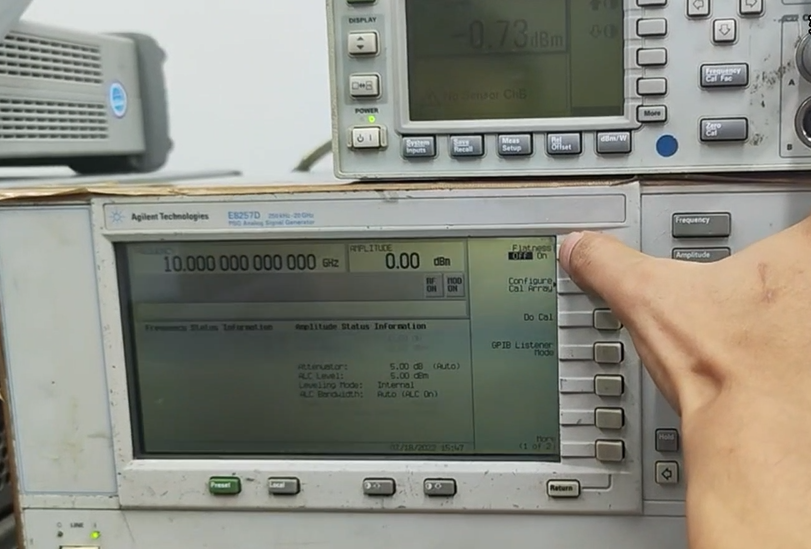

我们可以简单测试一下，下图所示位置有一个平坦度的开关，我们当前有一个10个G的信号，而我们测得的值是0.73dBm。

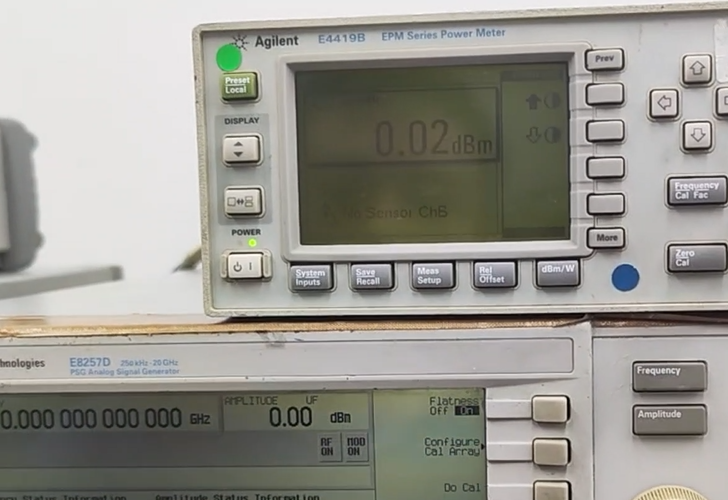

把平坦度打开，就可以看到值已经比较接近于0了，说明我们已经把这个线损通过校准写了出来。

以上便是“功率平坦度的校准操作”的详细方法，不单是E8257D，在其他的一些老款仪器，比如836XX等老款扫描信号源，也可以实现类似的操作，可以让输出功率更精确。
