基础射频实验-射频波形基本测量

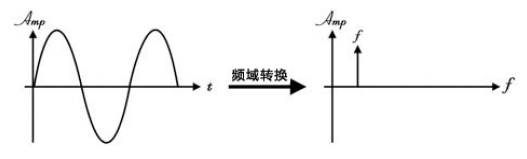

通过本实验，掌握频谱分析仪的基本操作方法，同时也帮助认识最基本的射频信号波形正弦波。实验原理:FPC1500可以产生任意频率的正弦波信号（配置频段范围之内），功率范围-30dBm到0dBm。同时，FPC1500还可以工作在couple cw模式，也就是说一台仪表就可以既产生指定频率的正弦波信号，又可以同时进行正弦波信号的测试与分析。正弦波是频率成分最为单一的一种信号，因这种信号的波形是数学上的正弦曲线而得名。理论上正弦波信号的时域波形和频域波形如下图所示：

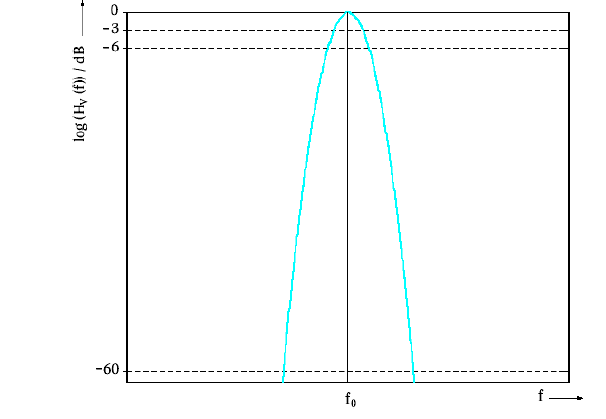

但是在实际测量中，由于频谱分析的内部结构（第二章），使得在频谱分析仪上看到的实际正弦波信号的频谱是具有一定带宽的形状，该形状取决于中频滤波器的带宽，如下图所示：

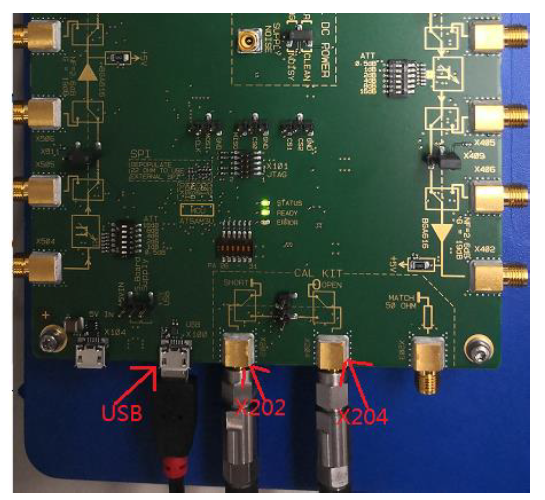

实验内容:1. 通过USB接口给教学套件供电，使其工作在正常模式。2. FPC1500的Gen Output输出口连接至教学套件的X202接头，RF Input输入口连接至教学套件的X204接头。如下图所示：

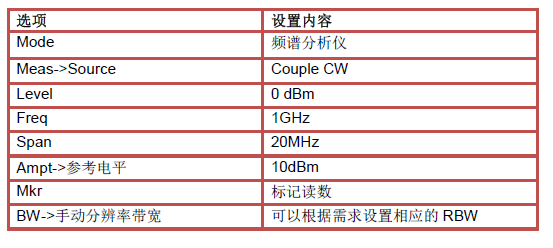

3. 设置FPC1500，使其产生1GHz的正弦波，并且通过频谱功能测量正弦波功率，记录链路损耗。具体设置方法，如下表所示：

测试结果示意图：

4. 记录并且分析链路损耗，思考为什么会有链路损耗？5. 通过调整FPC1500的RBW，观察正弦波频谱形状的变化，思考为什么会有这种变化，和理论的正弦波频谱有何差异？
