数字存储示波器的工作原理

存储示波器一种用于测量快速非重复信号的仪器。测试仪生成两个不同的信号来检查数字存储示波器。第一个是阶梯电压，其上叠加了毛刺。

第二个是矩形 2 kHz 信号，其上叠加了 15 Hz 模拟信号。第一个信号快速显示示波器是否消除了信号处理过程中的毛刺。如果是这样，测量结果就不能完全可信。也可用于检查触发功能；如果这很差，它将无法正确处理信号。

第二个信号显示在给定设置下低频信号是否保持清晰可见（它们应该）。

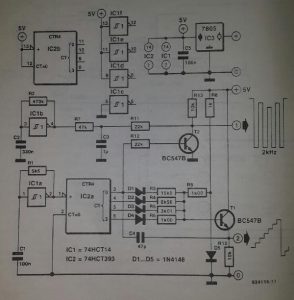

阶跃电压由振荡器 IC1a 和数模转换器 (DAC) 生成——见图。 Th ( 转换器由 IC2、D1-D4、R3-R6 和 R9 组成。信号由 T1 缓冲。二极管 D5 补偿 T1 基极-发射极结的正向偏置。尖峰由 C4 引入。

第二个信号是通过按照 2 kHz 信号的节奏开关 T2 并使用振荡器 IC1b 生成的 15 Hz 信号改变集电极电压来产生的。

该电路需要 9-15 V 的电源电压并消耗约 50 mA 的电流。

当A/D转换器可以以慢得多的速率读出存储在模拟存储寄存器中的输入信号时，A/D转换器的数字输出将存储在数字存储中，并且允许操作高达100兆每秒的样本数。这就是数字存储示波器的工作原理。

数字存储示波器

数字存储示波器是一种提供数字波形存储或波形数字副本的仪器。它允许我们以数字格式存储信号或波形，并且在数字存储器中，它还允许我们对该信号进行数字信号处理技术。数字信号示波器上测量的最大频率取决于两个因素：示波器的采样率和转换器的性质。 DSO 中的迹线明亮、清晰度高，并可在几秒钟内显示出来。
