焦点光斑分析仪的选型指南：激光3D打印应用领域

为了使用基于激光的增材制造工艺创造出一致的、坚固的结构，以满足航空航天标准或医疗设备的FDA要求，需要已知尺寸、功率密度和焦点位置的激光束是必需的。高质量的3D激光打印工艺需要激光器提供正确的功率，正确分布并集中在正确的位置。为了确保部件的一致性和结构的合理性，这些参数应该在制造任何关键部件前后可以直接测量，极大地帮助光学工程师分析设备光路中产生的各种问题。

德国Cinogy焦点光斑分析仪是基于相机式原理测量光斑形状，分析光斑数据；相机式原理为直接式测量，具有精度高、真实反映实际光束特性等特点。激光光束照到传感器芯片上可以实时显示光斑形状，通过对每个像素的感光量计算得到光斑尺寸、椭圆度、发散角、瑞利长度以及光束质量等数据。该产品达到设备的实时显示性能允许在激光器启动期间测量动态焦距偏移在激光启动过程中的动态焦点移动。增材制造已经重构了原型、开发和高级设计机械部件的制造方式。直接激光熔化、选择性激光烧结或三维金属打印正迅速成为传统金属去除技术无法制造的设计的标准。

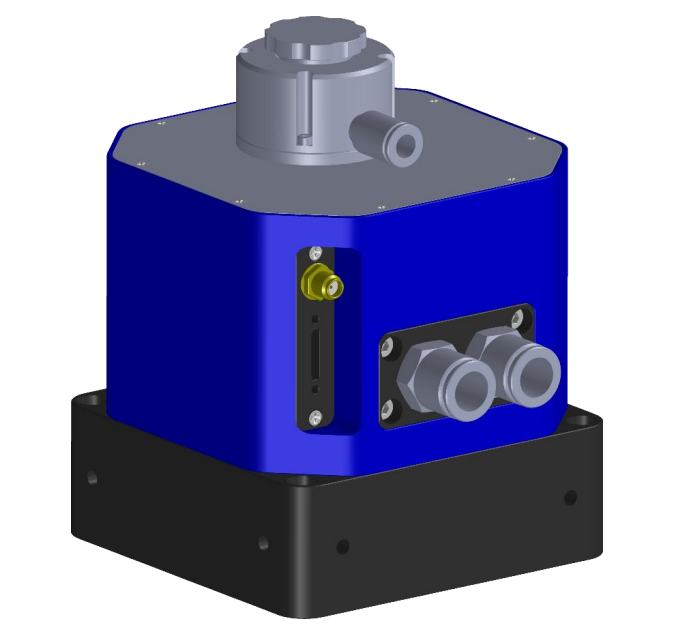

CinSpot FBP-1KF/2KF系列

焦点光斑分析仪CinSpot FBP-1KF/2KF系列是Cinogy公司和德国SLM sloution公司深度合作，专为SLM solution公司的3D打印设备而研发设计的高功率高精度高集成的的激光焦点光束质量分析仪器。

聚焦的激光光束被直接引导到传感器，无需成像光学器件。不再需要对与激光功率有关的图像误差进行复杂的修正。此外，也可以对特定的波长做绝对功率校准。

该系列可测量的最小焦点光斑尺寸为30um，可测量激光输出的最大功率达1000W，适用于3D打印领域中的金属打印应用，针对航天航空、汽车等零部件的制造设备。

此外，由于CinSpot FBP-1KF/2KF系列高集成化的紧凑型设计，体积小于100*100*100mm，可适用于不同客户的多尺寸打印平台。

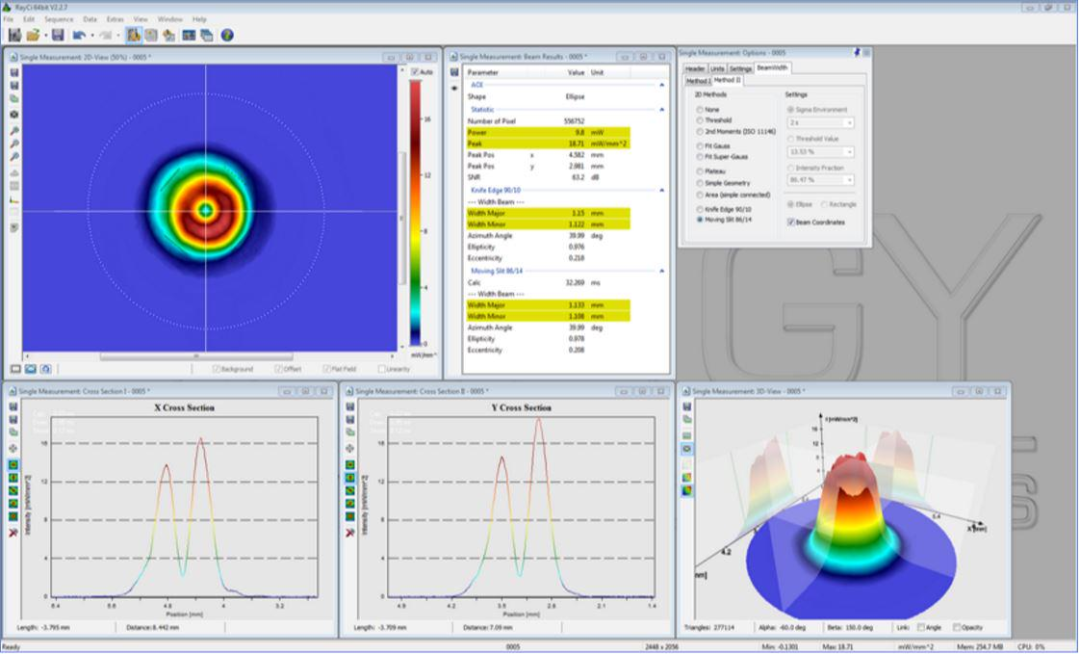

分析软件RayCi截图

CiSpot AUT-1204系列

CinSpot AUT-1204系列为一款高性价比的焦点光斑分析仪，该系列最小可测光斑达22um，波段覆盖从320-1150nm，可为客户提供5W、100W、200W三种不同功率阈值的选择，并有风冷和水冷两种版本可选。

CinSpot AUT-1204系列的主要特点在于功率选择性比较多，性价比高：客户可选择最适配的方案配置，从而避免选择的测量设备功能冗余，造成成本浪费；

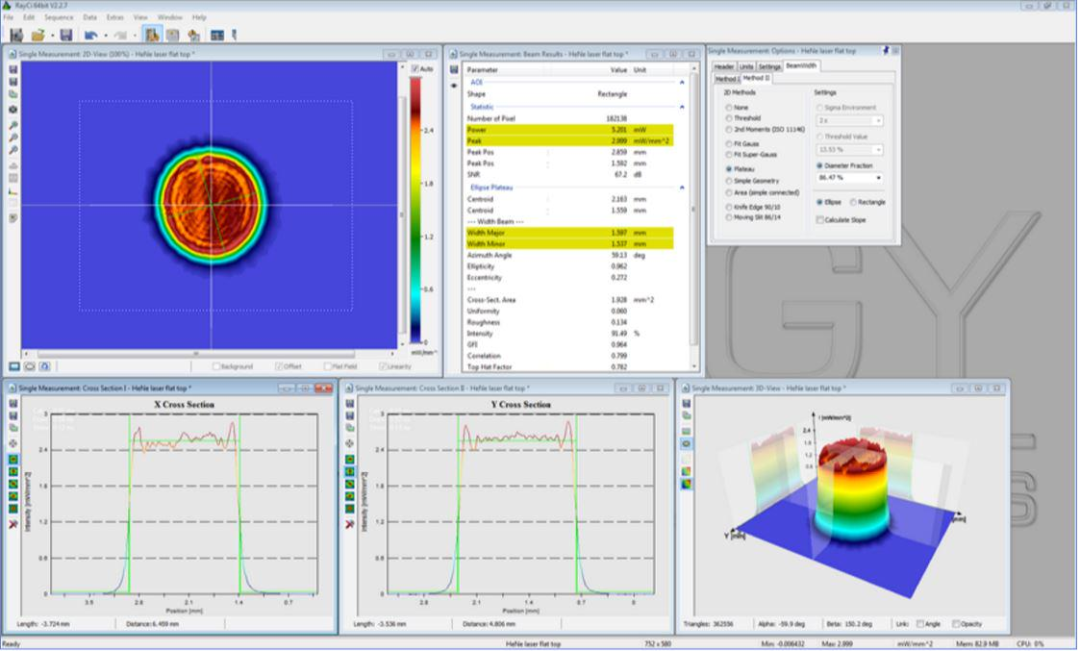

分析软件RayCi截图

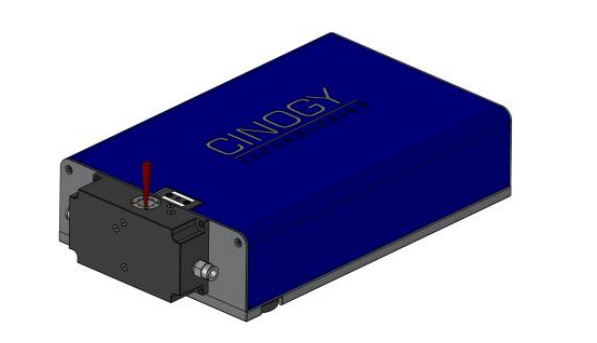

CinSpot FBP-50M/100M系列

CinSpot FBP-50M/100M系列可充分满足您的小尺寸的焦点光束测量，最小可测光斑尺寸达到3um。

此外，该系列是一款紧凑的全自动测量工具。其内部集成的CinCam光束分析仪通过电动平移台沿聚焦区域精确移动，它的运行稳定性和可靠性确保了连续使用的应用场景。模块化衰减单元允许聚焦分析高达100W激光功率。

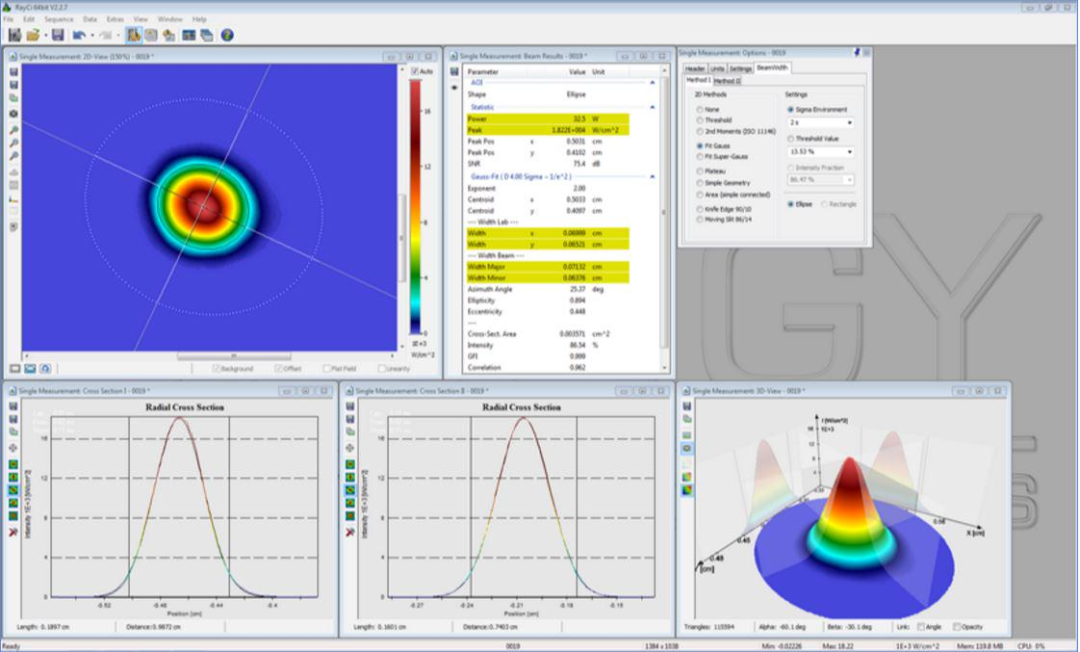

分析软件RayCi截图
