用于铁路线路接触线高度检测的光纤旋转编码器

在自动测量过程中，关键问题是测量系统所处的电磁环境。考虑到存在数千伏特的电压和相应高电流，电数据传输变得非常困难，并且存在因放电而导致损坏的危险。解决方案是选择一种无电位差的测量系统，以便能够独立地获取和传输数据，不受现有电场的影响。

在这种情况下，纯光学测量系统非常适合，它可以记录高度相关的数据并通过光纤进行传输。

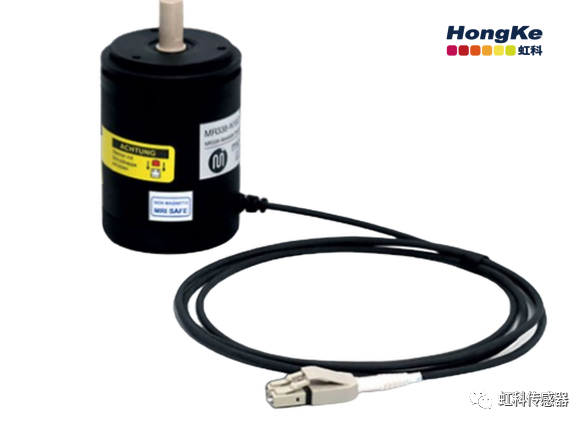

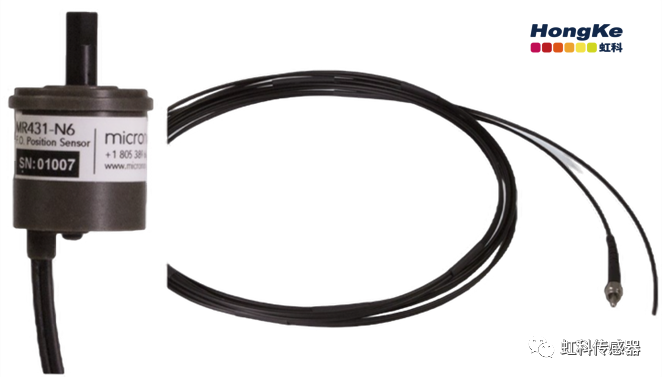

虹科Micronor的光纤旋转编码器是这样一种测量系统。它是一个完全机械化的测量记录系统，通过控制器接收光学脉冲。该控制器安装在列车内部的受保护区域。传感器与控制器之间的连接通过光纤电缆实现。

为了记录数据，传感器安装在特殊配备的测量列车的受电弓中心关节处。在列车行驶过程中，测量关节的运动。由于受电弓的尺寸已知，可以轻松推断出接触线的高度以及测量区段的高度变化。

由于使用绝对旋转编码器，一经校准，即可立即确定高度，无需在每次断电后重新设置。

结论

因此，光学绝对式旋转编码器非常适合在进行测量行驶期间监测接触线。使用这种技术，我们始终可以确信，在电磁环境下不会造成任何损坏，并且测量值将正确传输。
