在FPGA处理完数字信号之后，我们有些情况下是需要将数字信号转变为模拟信号再输出的。比如音频信号在滤波后，需要转换为声音信号进行输出。此次，我们要讲数字信号转换为电压信号进行输出，以便我们后续可以用示波器之类的器械观察信号。
我们采用的芯片为TLC5620，是一款8bit四通道的数模转换器。
在四路通道中，我们可以设置4种不同的参考电压进行转换使用。但是在此次实验中，我们采用的四路参考电压一样，如下图：

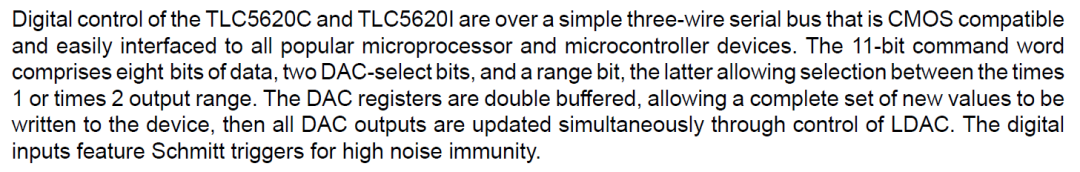

接下来我们介绍一下此芯片的一些特征以及手册对芯片的描述。下图为官方手册对芯片的一段描述：

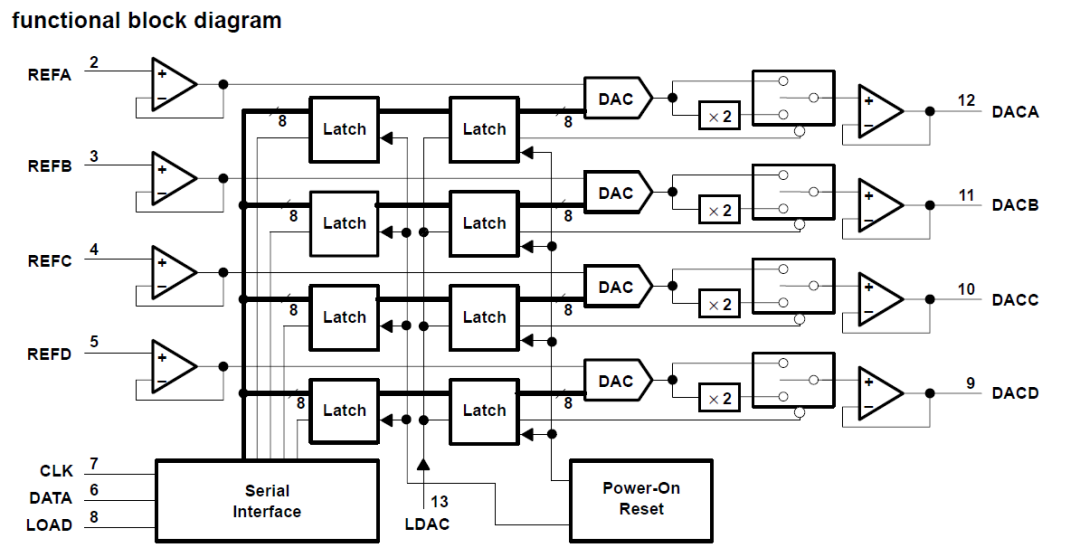

TLC5620是一款使用3线串行总线控制的芯片。11bit的命令中包含8bit数据、2bit通道选择、1bit输出范围选择bit。输出范围选择，可以输出一倍或者两倍的参考电压差值范围。当两级锁存器都打开时，新的数据可以进入到芯片。下图为芯片的框图：

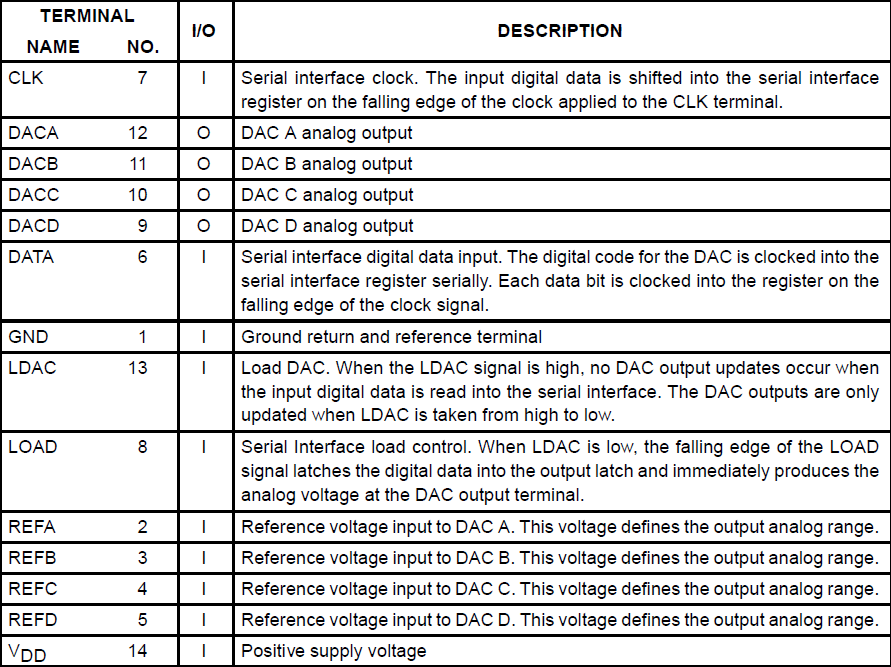

端口介绍：
我们的数据为8bit，那也就是将电压范围划分为256份，我们的数字信号会对应成电压进行输出，所以我们的输出电压的计算公式为：

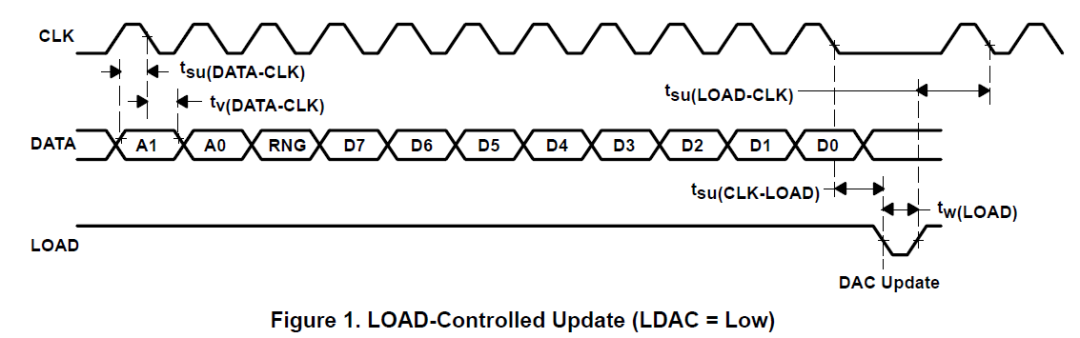

接下来我们看一下时序图：
当LOAD为高电平时，数据被锁存进DATA在每一个时钟下降沿，一旦数据所有的bit被采集到，LOAD被拉低，将寄存器中的数据传输到被选择的DAC中。如图一所示，当LDAC为低电平时，LOAD信号拉低，被选择的DAC芯片输出电压会更新。如果LDAC为高电平，电压更新将会被禁止，直到我们将LDAC拉低，如图二：

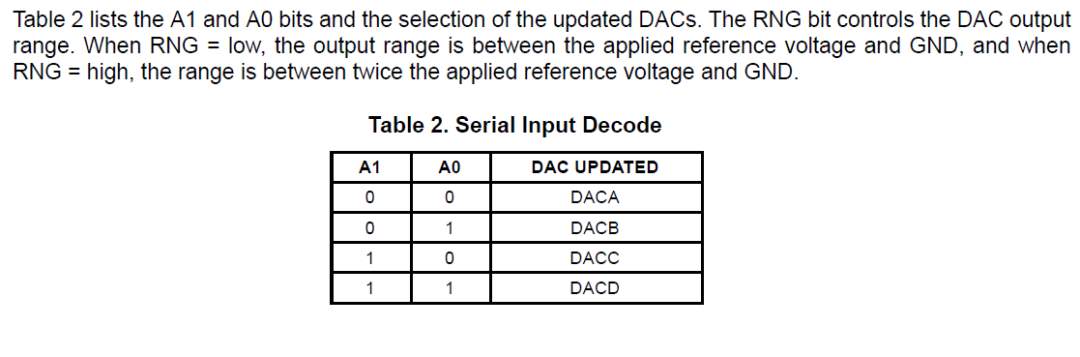

对于我们的通道选择，如下图：
当RNG=0时，输出电压为一倍范围，当RNG=1时，输出电压为两倍范围。
接下来，我们来做一下芯片的驱动，同样可以使用线性序列机。转换总周期为11us的时间。

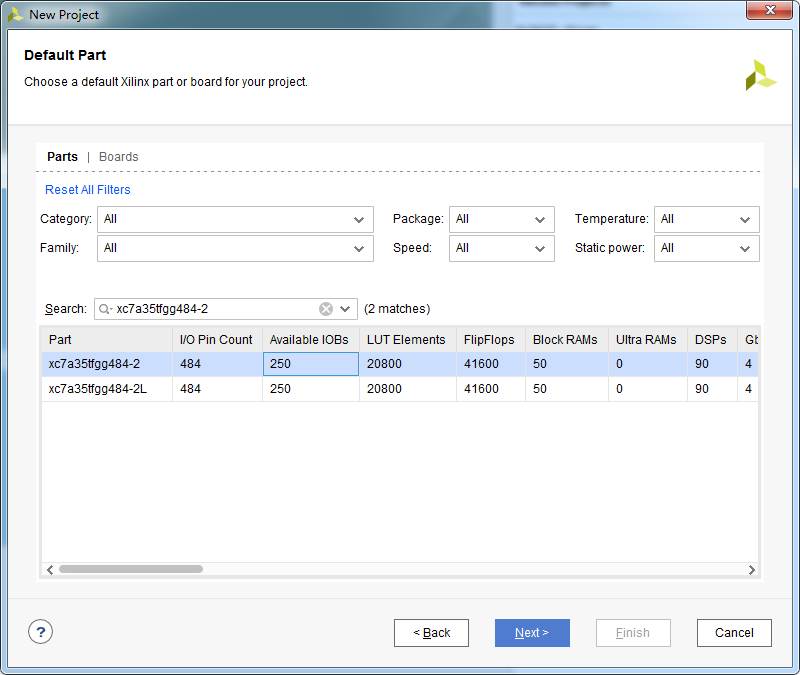

首先我们先新建工程。

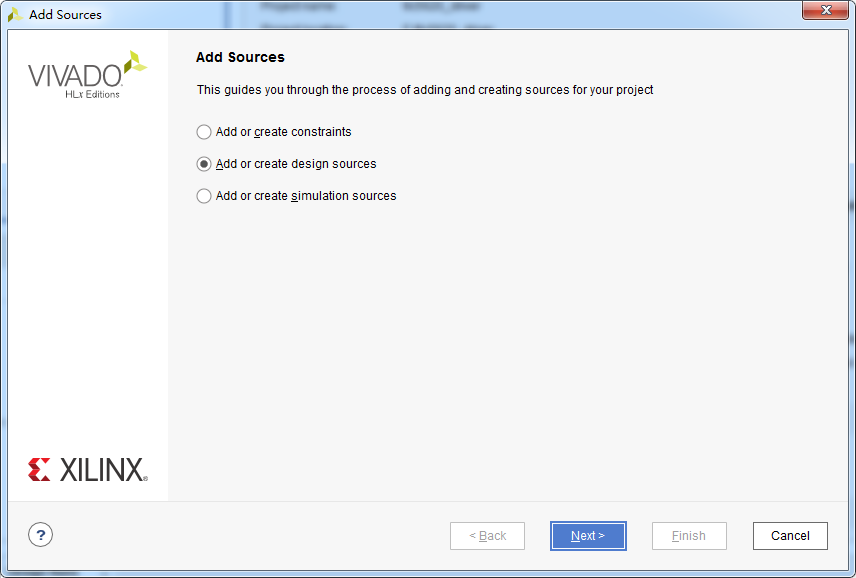

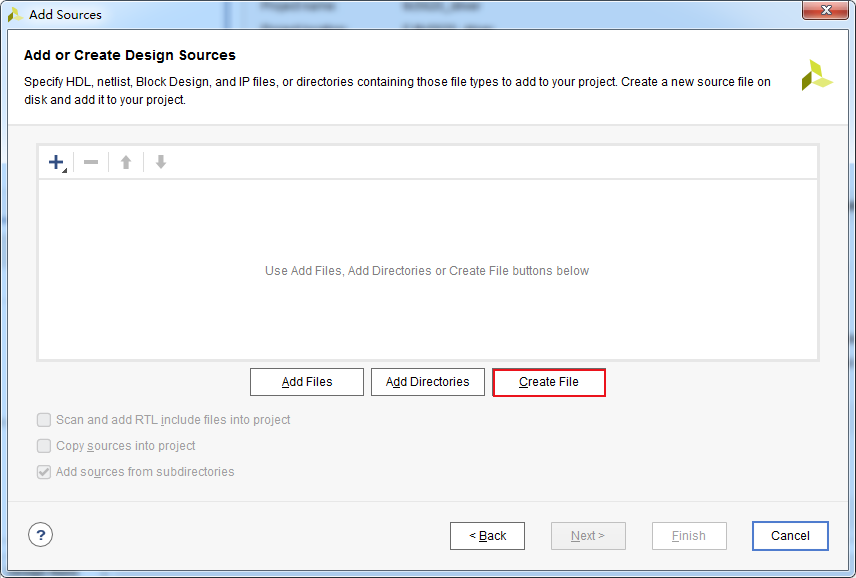

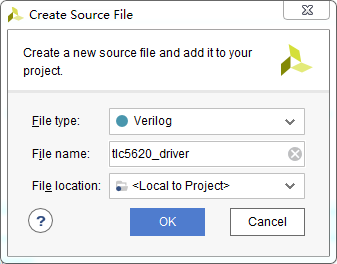

新建代码文件，写入代码：
驱动代码如下：
1 module tlc5620_driver( 2 3 input wire clk, 4 input wire rst_n, 5 input wire [7:0] data, 6 7 output reg da_clk, 8 output reg da_data, 9 output wire da_ldac, 10 output reg da_load 11 ); 12 13 parameter t = 550; 14 parameter select_bit = 2'b00; 15 parameter RNG = 1'b1; //0代表输出1倍，1代表输出两�?? 16 17 reg [9:0] cnt; 18 19 assign da_ldac = 1'b0; 20 21 always @ (posedge clk, negedge rst_n) 22 begin 23 if(rst_n == 1'b0) 24 cnt <= 10'd0; 25 else if(cnt == t - 1) 26 cnt <= 10'd0; 27 else 28 cnt <= cnt + 1'b1; 29 end 30 31 always @ (posedge clk, negedge rst_n) 32 begin 33 if(rst_n == 1'b0) 34 begin 35 da_clk <= 1'b0; 36 da_data <= 1'b0; 37 da_load <= 1'b1; 38 end 39 else 40 case(cnt) 41 0 : begin da_clk <= 1'b1; da_data <= select_bit[1]; da_load <= 1'b1; end 42 24 : begin da_clk <= 1'b0; end 43 49 : begin da_clk <= 1'b1; da_data <= select_bit[0]; end 44 74 : begin da_clk <= 1'b0; end 45 99 : begin da_clk <= 1'b1; da_data <= RNG; end 46 124 : begin da_clk <= 1'b0; end 47 149 : begin da_clk <= 1'b1; da_data <= data[7]; end 48 174 : begin da_clk <= 1'b0; end 49 199 : begin da_clk <= 1'b1; da_data <= data[6]; end 50 224 : begin da_clk <= 1'b0; end 51 249 : begin da_clk <= 1'b1; da_data <= data[5]; end 52 274 : begin da_clk <= 1'b0; end 53 299 : begin da_clk <= 1'b1; da_data <= data[4]; end 54 324 : begin da_clk <= 1'b0; end 55 349 : begin da_clk <= 1'b1; da_data <= data[3]; end 56 374 : begin da_clk <= 1'b0; end 57 399 : begin da_clk <= 1'b1; da_data <= data[2]; end 58 424 : begin da_clk <= 1'b0; end 59 449 : begin da_clk <= 1'b1; da_data <= data[1]; end 60 474 : begin da_clk <= 1'b0; end 61 499 : begin da_clk <= 1'b1; da_data <= data[0]; end 62 524 : begin da_clk <= 1'b0; end 63 529 : begin da_load <= 1'b0; end 64 default : ; 65 endcase 66 end 67 68 endmodule
在写驱动代码时，我们需要注意时序图中的一些时间要求，比如，数字信号的建立时间和保持时间，以及load信号的建立时间与保持时间。时间要求如下图：
由上图可以得出结论，芯片的驱动时钟最大为1MHz。数据的建立时间与保持时间最小值都为50ns。如果我们在时钟上升沿发送数据，那么我们发送的数据，建立时间与保持时间最小值为500ns。满足条件。

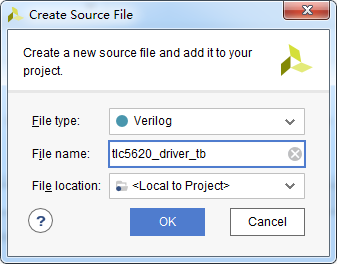

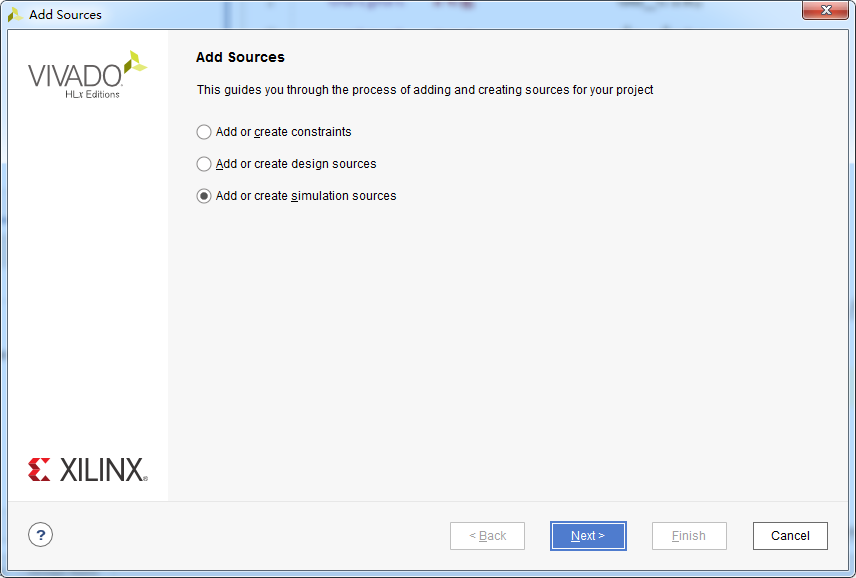

接下来我们写一下仿真看一下波形。
代码如下：
1 `timescale 1ns / 1ps
2
3 module tlc5620_driver_tb;
4
5 reg clk;
6 reg rst_n;
7 reg [7:0] data;
8
9 wire da_clk;
10 wire da_data;
11 wire da_ldac;
12 wire da_load;
13
14 initial begin
15 clk = 1'b0;
16 rst_n = 1'b0;
17 data = {$random}%256;
18 #105;
19 rst_n = 1'b1;
20 #11000;
21 repeat(10) begin
22 data = {$random}%256;
23 #11000;
24 end
25 #1000;
26 $stop;
27 end
28
29 always #10 clk = ~clk;
30
31 tlc5620_driver tlc5620_driver_inst(
32
33 .clk (clk ),
34 .rst_n (rst_n ),
35 .data (data ),
36
37 .da_clk (da_clk),
38 .da_data (da_data),
39 .da_ldac (da_ldac),
40 .da_load (da_load)
41 );
42
43 endmodule

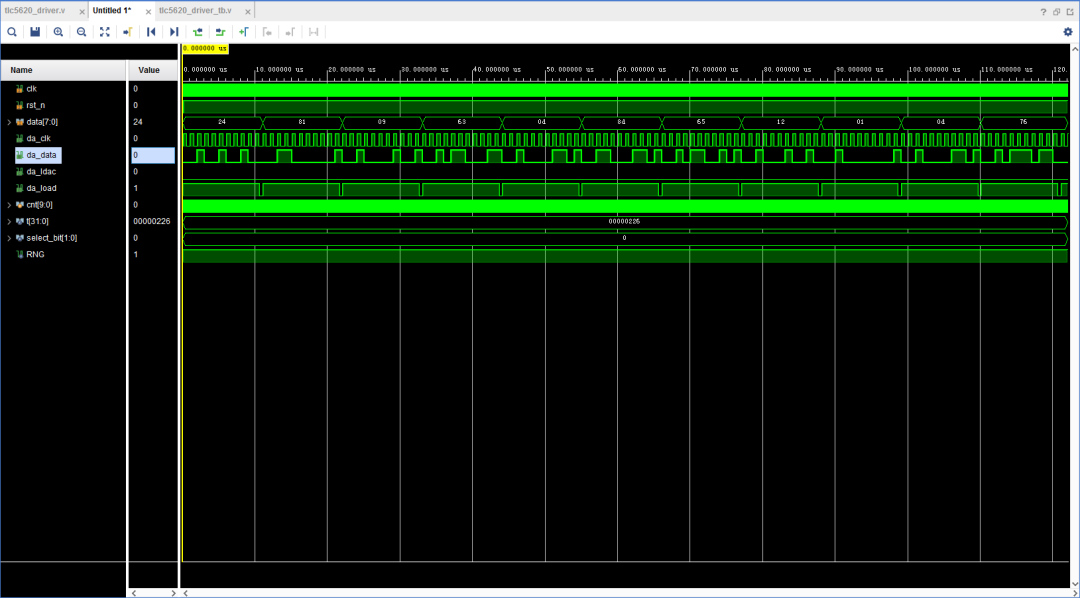

运行波形，观察仿真波形：
观察da_clk、da_data、da_load、da_ldac波形全部正常，即说明驱动正确。
