高压耐压测试仪接线图及使用方法

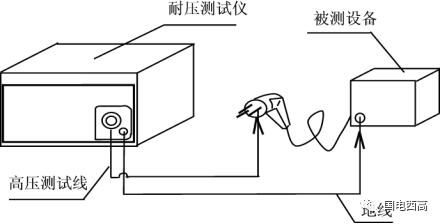

一、高压耐压测试仪接线图

二、高压耐压测试仪使用方法

a.插好220V，50Hz电源，将高压输出线和输出低端线分别与仪器的高、低两输出端接好， 并将两输出线端头悬空放好;

b.根据实验要求设置击穿电流：按下“电源开关”→ 按下“报警电流设定”按钮，旋转电流调节旋钮，使电流显示值为试验所需报警值，设定完毕，释放“报警电流设定”按钮;

c.根据试验要求设定试验时间：按下“定时/连续”开关到“定时”档，拨动拨码上的数字，调节试验所需时间值;设置完毕，释放“定时/连续”开关到“连续”档;

d.根据试验要求设置试验电压：先将调压器旋钮逆时针旋到零位，按下“启动”按钮，“高压”指示灯亮，顺时针旋转调压器旋钮，直至高压显示仪表指示到所需电压;

e.按下“复位”按钮，切断试验电源，然后将高压输出试验夹接于试品的带电部分，输出低端试验夹接于试品的绝缘部分。

f.按下“定时/连续”开关到“定时”档→ 按下“启动”按钮，此时高压加到试品上，电流表显示击穿电流值，待计时完成后，如果试品合格，则自动复位;如果试品不合格，则高压自动切断，并声光报警;按下“复位”按钮，声光报警消除，恢复待试验状态。

g.试验完毕后，切断电源，整理仪器。

三、高压耐压测试仪注意事项

a. 本岗位作业人员须熟悉该设备各项性能及操作要求，非本岗位人员严禁操作，操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险。

b 高压耐压测试仪必须可靠接地，在连接被测机器时，必须保证高压输出“0”及在“复位”状态

c. 测试时，高压耐压测试仪接地端与被测体要可靠相接，严禁开路;

d. 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险;

e. 尽可能避免高压输出端与地线短路，以防发生意外;

f. 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判;

g. 高压耐压测试仪避免阳光直射，不要在高温潮湿多尘的环境中使用或存放.
