光栅单色仪设计及原理图

单色仪是一种光谱仪，它一次将单个波长或波段成像到出射狭缝上;通过入射和/或出射光学器件(通常是狭缝)相对于光栅的相对运动来扫描光谱。

平面光栅是指表面平坦的光栅。平面光栅通常用于准直入射光，该入射光被波长分散但不聚焦。平面光栅通常需要辅助光学器件，如透镜或反射镜，以收集和聚焦能量。-些简化的平面光栅用会聚光照射光栅，尽管系统的焦点特性将取决于波长。为了简单起见，下面只讨论平面反射光栅，尽管每个光栅具有透射光栅性质。

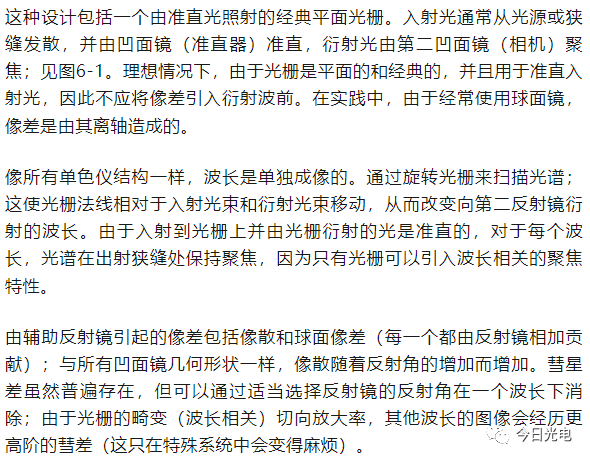

Czerny Turner单色仪

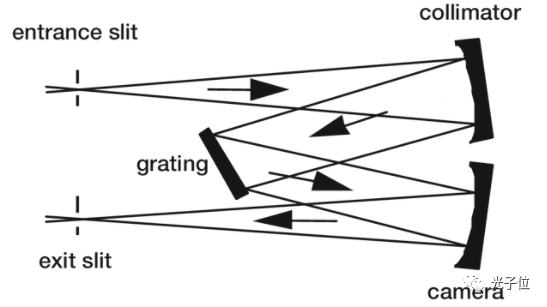

图6-1 Czerny-Turner 结构，平面光栅提供色散，凹面镜提供聚焦。

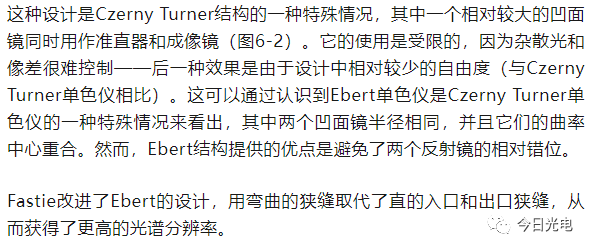

Ebert单色仪

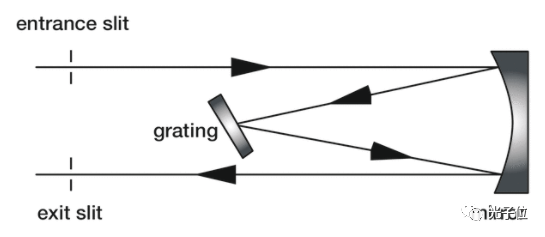

图6-2 Ebert 结构，一个凹面镜取代了Czerny-Turner结构上的两个凹面镜。

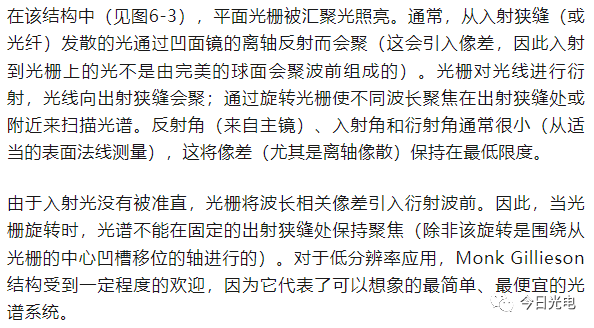

Monk Gillieson单色仪

图6-3 Monk-Gillieson结构，平面光栅用于聚光。

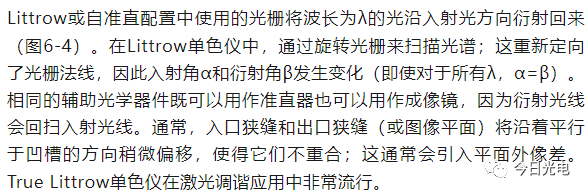

Littrow单色仪

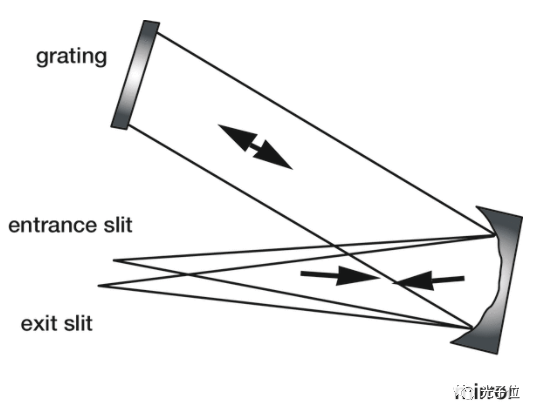

图6-4 Littrow单色仪结构，入口狭缝和出口狭缝分别略高于和略低于色散平面；为了清楚说明，它们被示出为分开的。

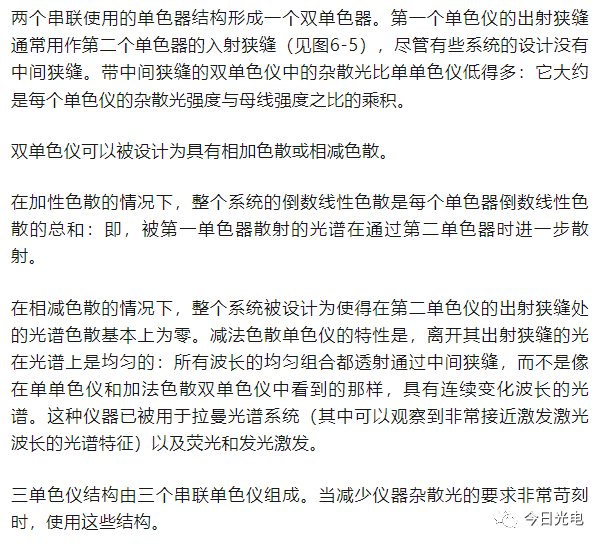

双色和三色单色仪

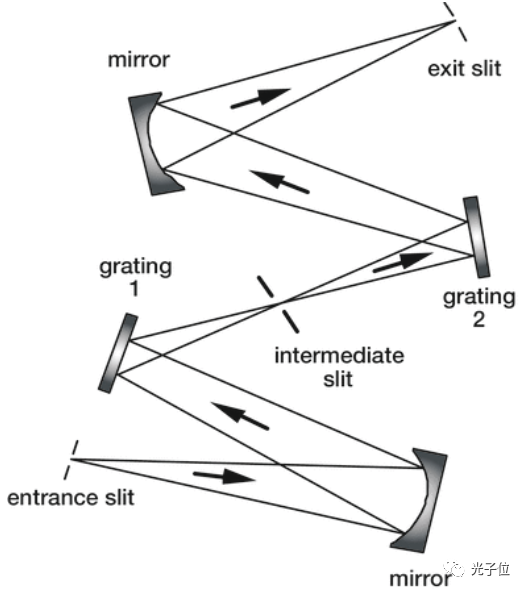

图6-5 双单色仪结构，显示了两个单色仪之间的中间狭缝。

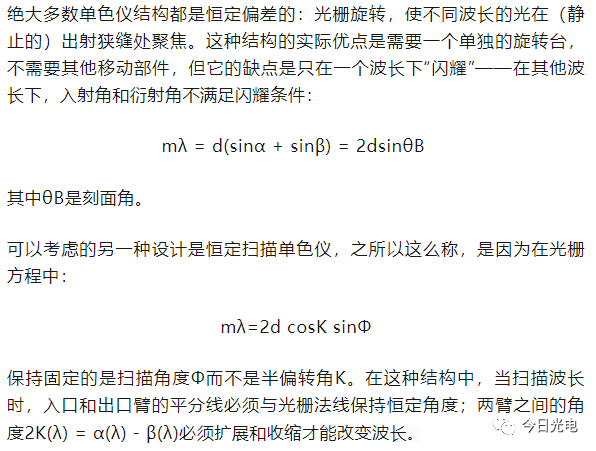

恒定扫描单色仪
