关于脉冲发生器，你知道多少？

关 于脉冲发生器， 你 知 道 多 少 ？

01 引言

脉冲发生器（Pulse Generator，PG）是产生脉冲信号的专用仪器。它可以生成具有特定频率、幅值和脉冲宽度的脉冲信号，常用于各种科学、工程和技术领域中的实验、测试、通信和控制应用。

那么，对于一台脉冲发生器，我们应该着重关注哪些参数呢？本期内容将为大家一一介绍。

⇧ 图1 脉冲发生器

02 参数介绍

A. 周期 Period

周期是脉冲发生器输出一个完整的脉冲信号所需要的时间，定义脉冲信号从一个状态到下一个状态所经过的时间间隔。脉冲周期和脉冲频率之间存在互为倒数的转换关系，即：

⇧ 图2 周期的定义

B. 幅值 Amplitude

幅值是指脉冲发生器输出脉冲的电压峰值。幅值决定了脉冲信号的能量或强度。

⇧ 图3 幅值的定义

C. 占空比 Duty Cycle

脉冲信号的占空比（Duty Cycle）是指脉冲信号中高电平（或低电平）所占的时间比例。它表示脉冲信号的高电平时间与一个完整周期的比例关系。占空比通常用百分比表示，即：

⇧ 图4 占空比的定义

D. 脉宽 Pulse Width

脉宽是指脉冲信号的持续时间，即脉冲从低到高再回到低的时间量，通常按照全电压的50%时候测量的。脉宽决定了脉冲信号的时间长度。对于某些应用，如高速通信或精密测量，需要具有非常短的脉宽，而其他应用则可能需要较长的脉宽。

⇧ 图5 脉宽的定义

E. 上升/下降时间 Rise/Fall Time

上升时间和下降时间是指脉冲信号从低电平到高电平或从高电平到低电平的转变所需时间，一般为脉冲上升沿或者下降沿（10%-90%或者20%-80%）的转换时间。这两个参数与脉冲信号的过渡速度有关，较小的上升时间和下降时间意味着脉冲信号能够更快速地达到稳定的电平。

⇧ 图5 上升/下降时间的定义

03 虹科脉冲发生器

虹科拥有两款性能强大的脉冲发生器：PG107x系列和PG150x系列。相比于其他品牌脉冲发生器，具有以下优势：

一、简单方便的UI界面。虹科脉冲发生器基于使用方便、功能多样的设计理念，用户可以快速地上手使用产品，生成多种多样的脉冲信号。

⇧ 图6 虹科脉冲发生器产品图示

二、宽范围的输出幅值。虹科脉冲发生器输出电压范围宽至5 Vpp（PG107x系列） 和50Vpp（PG150x系列）。

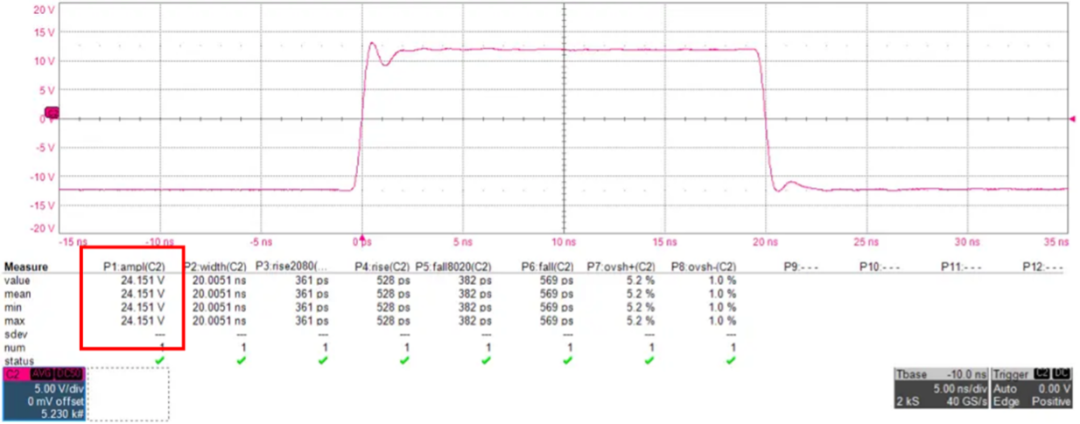

⇧ 图7 虹科脉冲发生器的输出幅值

三、低于70ps的转换时间。越低的上升沿/下降沿转换时间，说明生成的脉冲信号质量越好，具有更快的频率响应特性，意味着脉冲信号失真度越小。因此，虹科脉冲发生器非常适合应用于高精度时序控制、精密测量和可靠信号生成等应用。

⇧ 图8 虹科脉冲发生器的转换时间

四、300 ps的最小脉宽。虹科脉冲发生器最小脉宽窄至300 ps,这在业界内属于较高的性能指标。我们都知道，窄脉冲信号在需要高时间分辨率、快速脉冲响应、高频率特性、高信号峰值功率以及干扰和能量耗散限制的应用中可以完美应用。

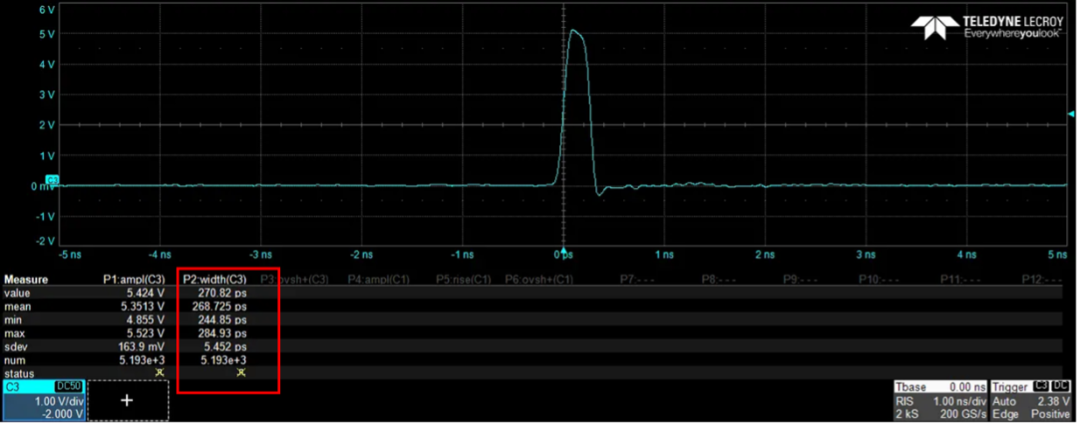

⇧ 图9 虹科脉冲发生器的最小脉宽

五、多脉冲输出模式。虹科脉冲发生器可以将内置的多个脉冲同时输出，获得复杂且稳定的双脉冲、三脉冲、四脉冲信号。这种输出的多脉冲信号经常应用于芯片测试、雷达设计、激光实验等复杂应用场景。

⇧ 图10 虹科脉冲发生器的多脉冲信号
