使用示波器进行市电测量

在我们使用示波器的过程中，市电测量是很多朋友都会遇到的一个测试项目，但很多朋友在测量中就产生了一些疑问…….

1.示波器能测市电吗？

2.示波器如何测量市电？

3.怎么测量才安全呢？

示波器在合理的操作下是能够测量市电的

市电就是我们所说的工频交流电（AC）我国使用的是220V，50Hz的标准。

标配的探头一般是无源探头，会有1X和10X两个档位，在不同的档位下，他们可允许测试的电压等级不同，比如下面这个：

1X: 150V RMS CAT II

10X: 300V RMS CAT II

在10X档位下允许测试最大的电压有效值为300V，这个是满足我们测量需求的，可以用这个档位来测试市电220Vrms.

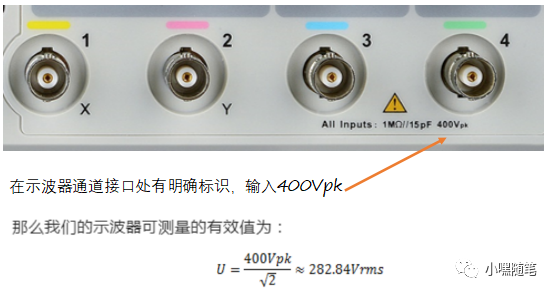

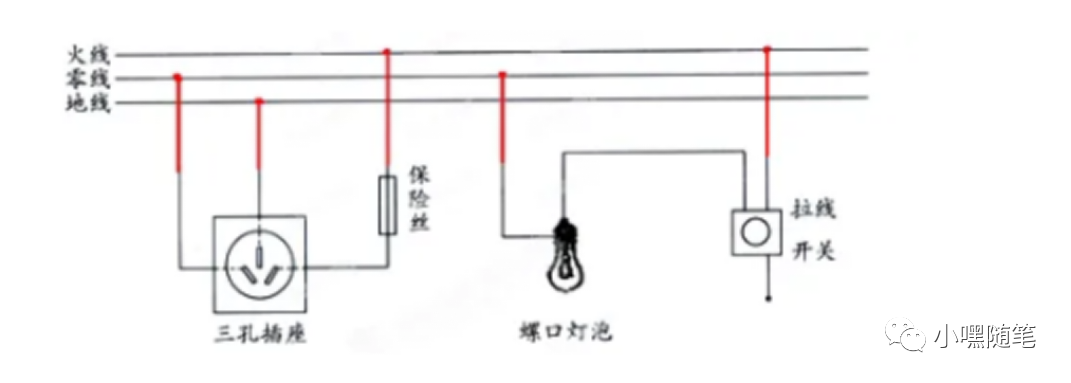

市电线路由火线、零线和地线组成

火线（L）：也被称之为相线，一般为红、黄、绿色，为由发电站或变电站提供，电压220V，人体接触会发生危险；

零线（N）：为火线提供回路，一般为黑、蓝色，在发电站或变电站端接地；由于是远端接地，所以在居民楼用户端电位不一定为零，可能带弱电，对比于火线较为安全；

地线（E）：零电势参考点，一般为黄绿双色线，在居民楼用户端接大地，零电压，绝对安全。

一般的示波器都是不带隔离的，外壳、通道外金属还有探头地线都是直接与市电地线相连接，在测试中非常容易犯的一个错误就是直接把示波器探头的信号线接火线，地线接零线，或者反过来，这是绝对不允许的。因为火线与地线短路或者是零线和地线短路，非常的危险。

地线会短路，那我把示波器的地线去掉不就行了? 这种做法也不可取，因为这样会导致测量时示波器外壳，和探头地线可能带有220V 电压，有触电危险，千万不要这样尝试！

那么我到底该怎么测量呢？

1.我们可以使用示波器先测火线-地线，再测零线-地线，由他们之间的差值，得出市电电压，也就是我们常说的A-B法。

2.另一个又安全又快速的方法，那就是使用高压差分探头。高压差分探头因为两个输入端都不存在接地的问题，两路输入信号的差分运算在探头前端放大器完成，传输到示波器通道的信号是已差分后的电压，示波器无需去掉三线插头的接地端即可实现安全的浮地测量。这样无论你怎么接，都是非常安全的。
