虹科案例 | 想要精确测量孔深？不妨试试虹科D

虹科Dimetix激光测距传感器提供了一种准确且易于集成的非接触式技术，可用于测量深孔。它是解决无法用机械手段测量深孔以及超声波受到内部反射问题的理想选择。

01用途<<<<

虹科Dimetix激光测距传感器提供了一种准确且易于集成的非接触式技术，可用于测量孔深。以下是需要进行这种测量的一些场景示例：

油罐中的液位

深井中的水位

加工中心进给管中的棒材位置

加工操作中的孔深测量

使用机械手段实际上无法测量深孔。其他非接触式技术，如超声波，往往会受到孔壁内部反射的问题。激光测距传感器可以成为解决这一测量难题的良好选择。

02孔深测量技术<<<<

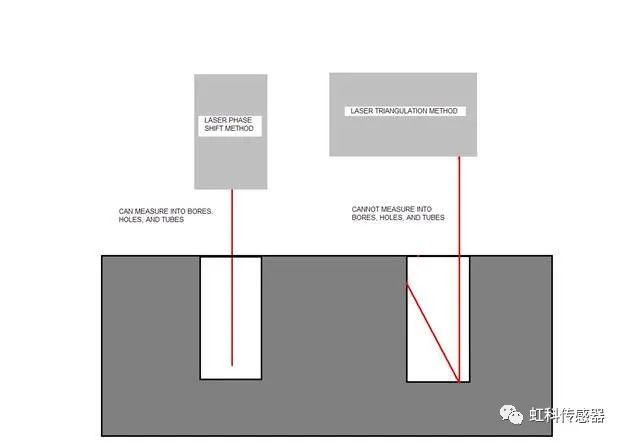

虹科Dimetix激光传感器基于相位原理工作。接收器和发射器都安装在传感器上，并且靠近在一起，信号直接返回传感器（如图左）。

而三角测量型激光传感器无法测量深孔，因为重新调谐的激光信号无法离开孔并返回传感器的缫丝元件（如图右）。

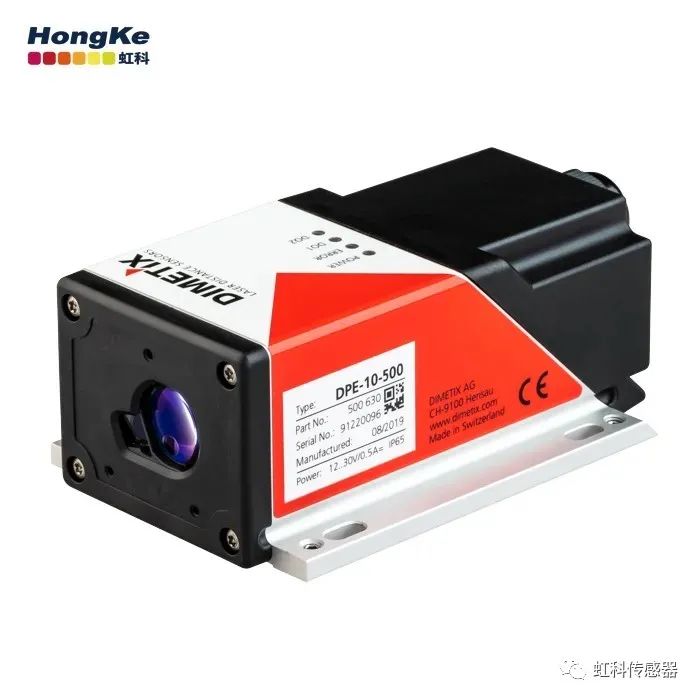

虹科Dimetix激光测距传感器

虹科Dimetix激光测距传感器

虹科Dimetix激光测距传感器坚固耐用，精度高，经济高效，并且易于集成到大多数客户的控制系统中。这些激光器是测量孔深度的理想选择，并具有以下关键特性：

适用于大型设施的长测量范围

虹科Dimetix提供的激光器可以在0.05米到500米的范围内测量。

小的测量光斑尺寸，便于瞄准较小的目标板

接近激光的光斑尺寸约为0.15英寸;在 2m 处仅长到约 100 英寸大小

绝对位置准确性和高重复性

虹科Dimetix D系列激光传感器提供高达1毫米的绝对准确性和0.3毫米的重复性。Dimetix激光器是绝对的，无需像传统轮式编码器那样重新校准。

可扩展温度范围

虹科Dimetix提供具有扩展温度范围的激光器，可覆盖-40°C到+60°C的范围。这对于户外起重机和高温轧机起重机非常有益，因为其温度要么非常低，要么非常高。

与典型控制系统匹配的输出协议和接口

包括：各种通讯接口如SSI、RS-422/485、RS-232和2个数字输出。

此外，还可以选择工业以太网接口PROFINET、EtherNET/IP和EtherCAT

全系列配件

NEMA 4X 和防爆外壳

安装支架

电缆布线

显示器和过程仪表
