霍尔传感器芯片选型介绍

霍尔传感器，依据霍尔效应来制作的。霍尔效应是研究半导体材料性能的基本方法，通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器。

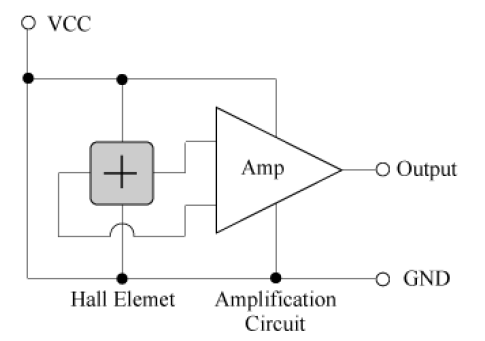

1.线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，输出模拟量。

2.开关型霍尔传感器由稳压器、霍尔元件、差分放大器、斯密特触发器和输出级组成，输出数字量。

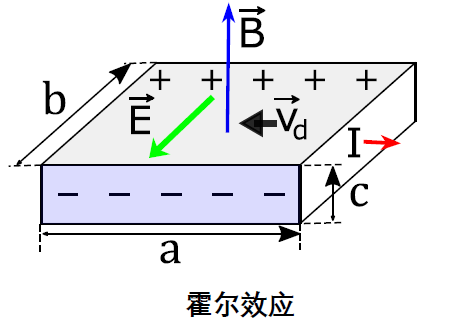

霍尔电压随磁场强度的变化而变化

根据霍尔效应用半导体材料制成的元件叫霍尔元件。它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点。因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

那么，霍尔传感器该如何选型呢，我们来看一下下面介绍：

霍尔开关& 锁存

磁传感器中，利用霍尔效应原理制成的传感器被称为霍尔传感器。霍尔开关是将霍尔元件的输出与设定的阈值进行比较，并输出高低电平信号。按照对磁通密度极性和变化的要求，可具体分为单极型，全极型和锁存型。

单极型

只对单个磁极（N极或S极）有响应。

全极型

对单个磁极皆有响应，不区分N极或S极，便于安装。

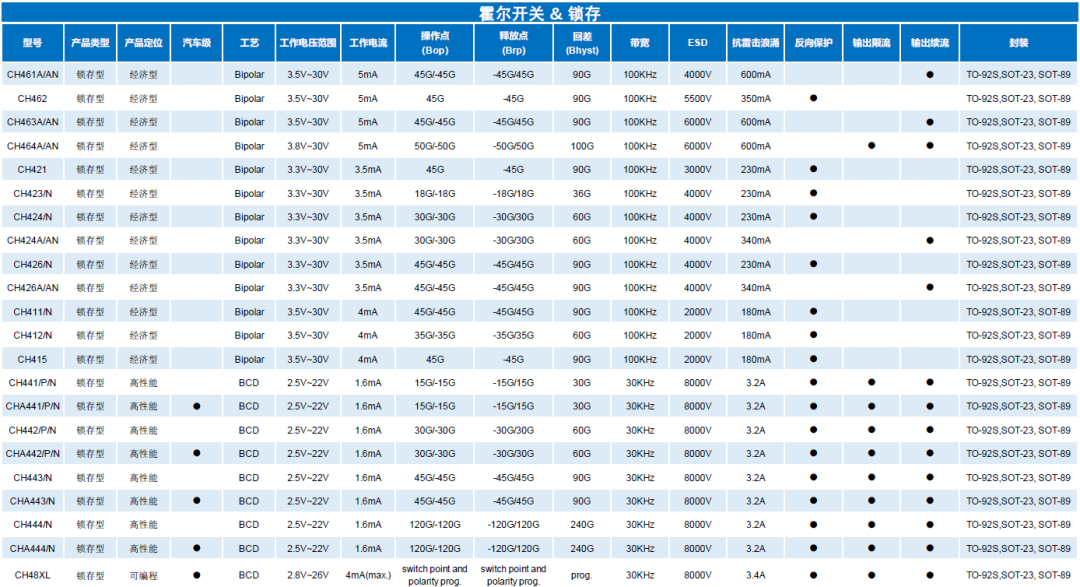

锁存型

必须跨越0 Gauss点，以实现开关动作，同时需要N极和S极。

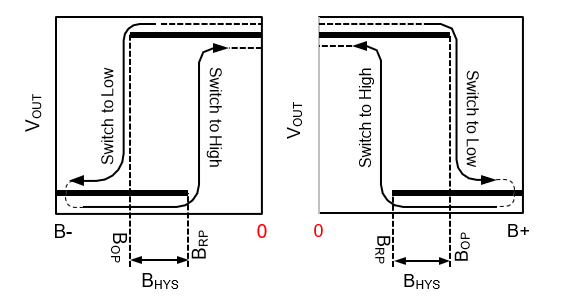

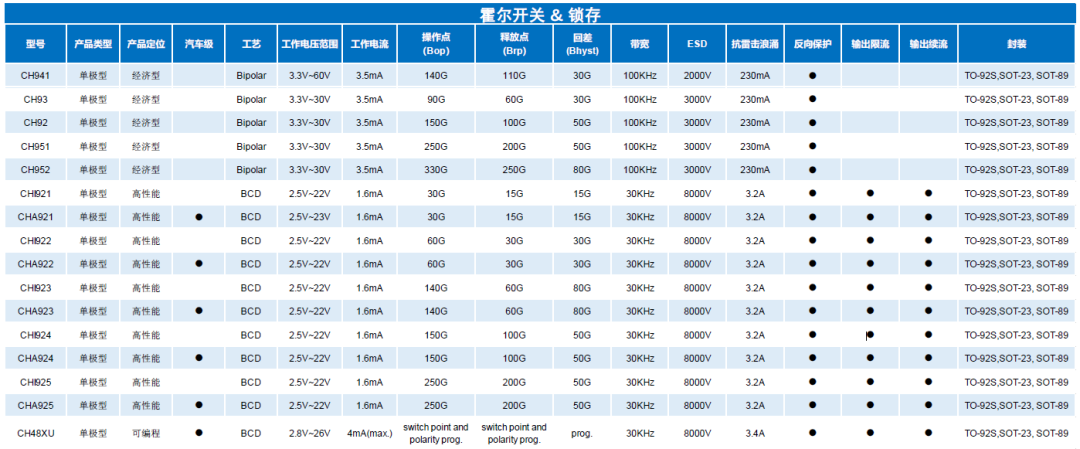

单极型

霍尔开关& 锁存

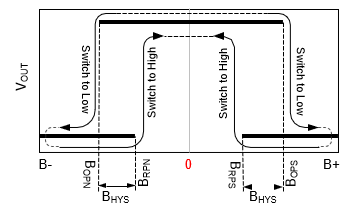

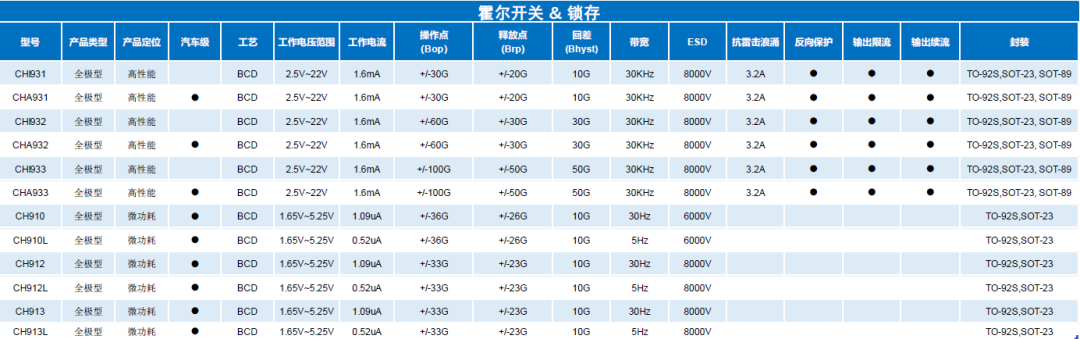

全极型

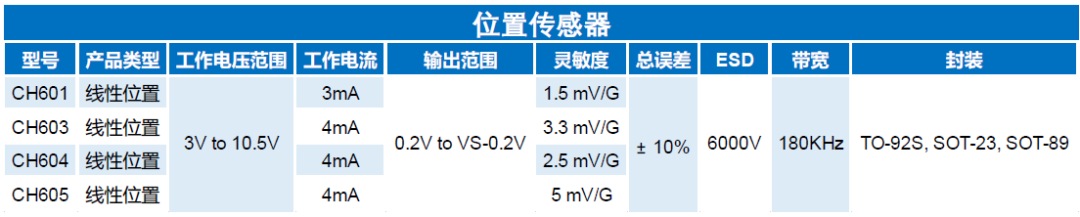

位置传感器

线性位置检测通过线性霍尔IC实现。线性霍尔IC的输出电压与穿过其本身的磁场强度成正比，在静态(无磁场)时，静态输出电压等于工作电压的一半，根据磁场特性和强度其输出电压上升或下降。通过磁场强度的变化可以得知相应位置数据的改变，输出电压与感应到的磁场极性和强度的关系固定。

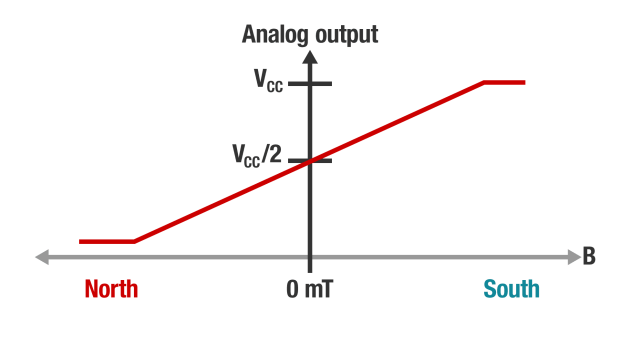

输出曲线

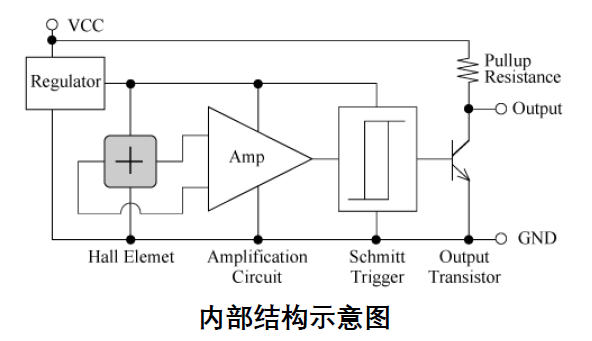

内部结构示意图

线性位置

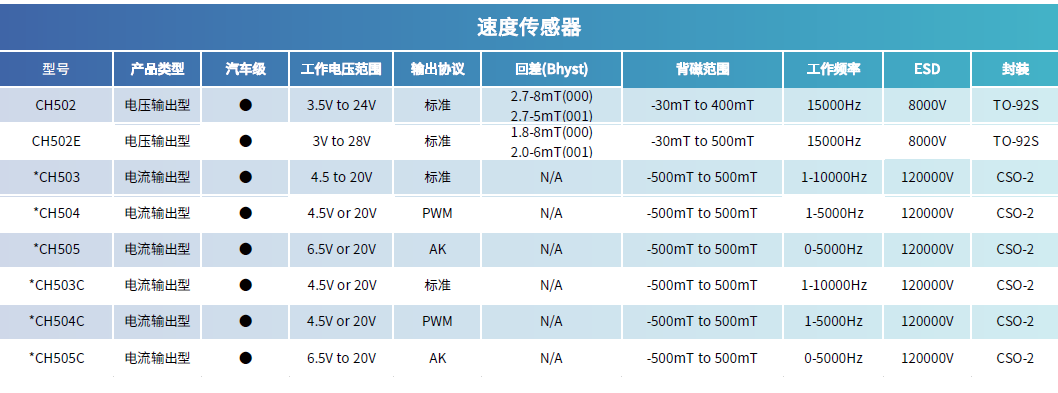

速度传感器

齿轮轮速传感器一般通过传感器附加背磁的方式实现。在齿轮旋转过程中，由于运动而施加在芯片表面磁感应强度发生规律性交变，IC通过采样、放大和比较，最终输出数字开关波形。

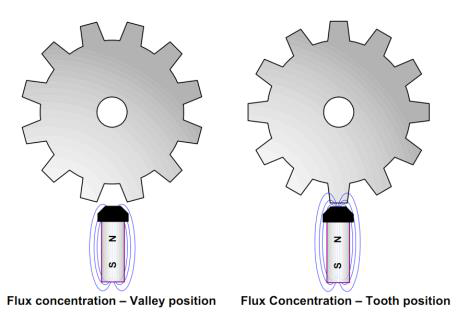

                                        应用示意图

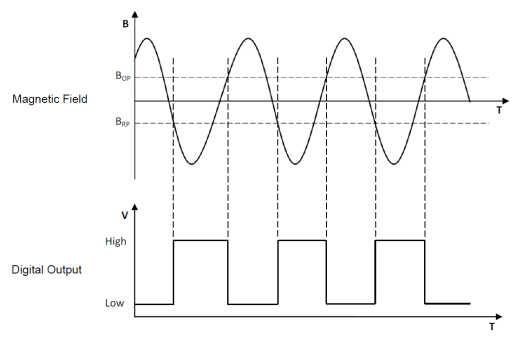

                                           输出波形   齿轮轮速传感器

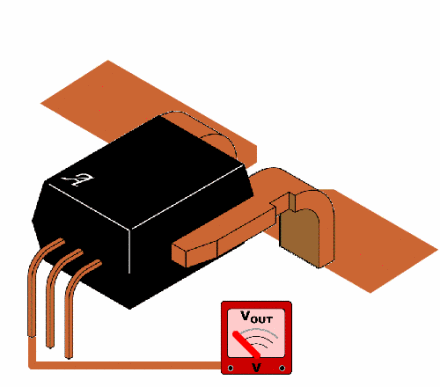

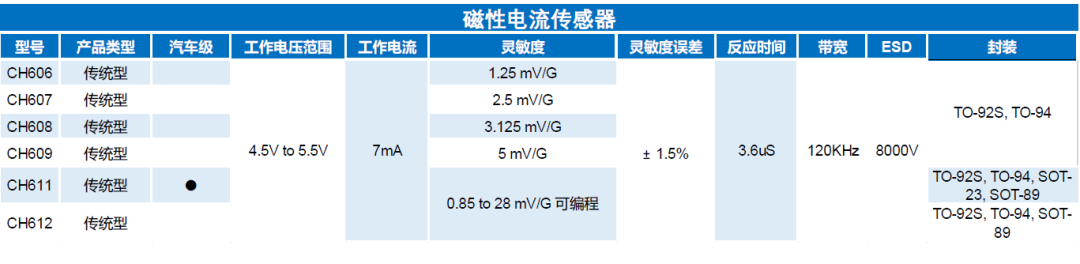

磁性电流传感器

磁性电流传感器由精密、低失调的线性霍尔传感器电路组成，其输出电压与产生磁场的电流成正比。200A以上的应用，通常采用传统型采样方式，大电流穿过外加磁环。200A以下的应用， 现多采用单片集成型，大大节省了方案成本和体积。

                                       大电流集成型

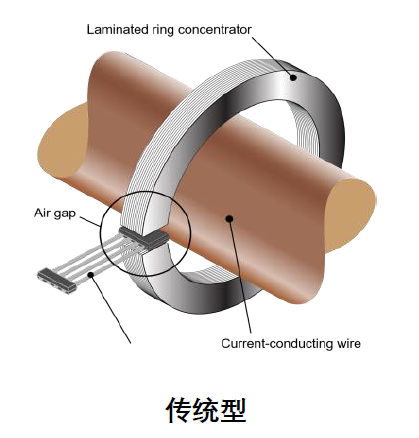

传统型

  单片集成型
