【虹科应用】虹科DASYLab在齿轮箱测试台的测量和

2023齿轮箱试验台的测量和控制系统客户DMT领域

能源工业/生产

要求捆绑和减少信号线到最低限度解决方案

虹科DASYLab

短路径确保高信号质量

DMT 公司经营着欧洲最大的独立测试场。海上风力涡轮机的齿轮箱也在这里接受全面测试。这需要来自 80 多个测量点的信号在测试台上一起运行。

在以前使用的测量和控制系统中，每个输入信号都通过自己的电缆连接到中央系统。由于风力涡轮机齿轮箱的尺寸（直径超过一米的情况并不少见），从测量点到控制柜的信号线在某些情况下长达 30 米。由于这些电缆的高干扰敏感性和系统老化，整个系统将被更换。虹科measX 开发了一种新的测量和控制系统，可以将模拟线路减少到最少。

虹科解决方案：分布式系统

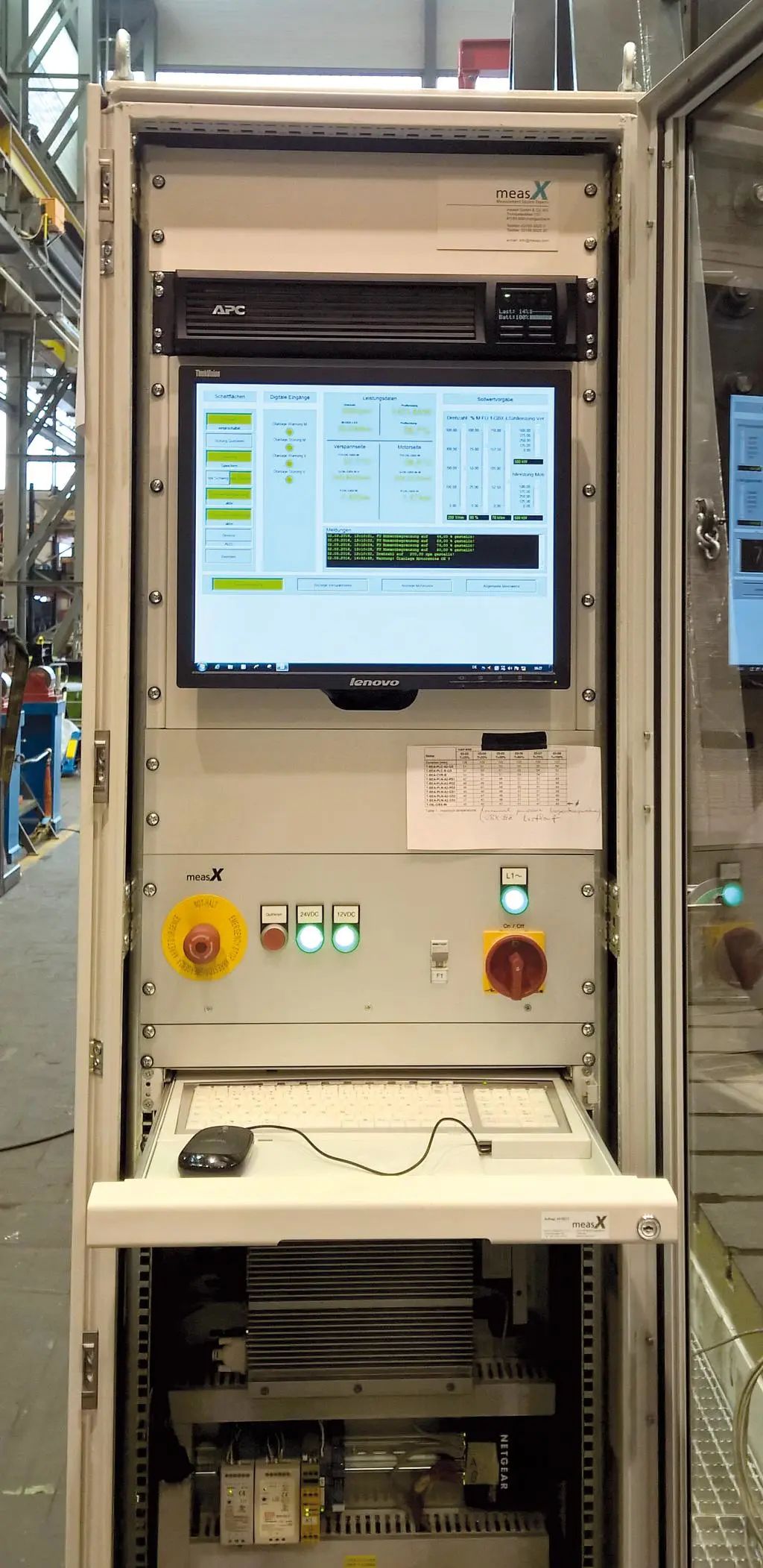

输入信号分为三个单元：带计算机和操作单元的控制柜加上分散安装在试验台上的两个卫星箱。虹科measX 研究了信号列表，指定了适当的模块并将它们集成到卫星站中。此处接收到的模拟信号立即被数字化并通过以太网传输到控制柜。

由于传感器和接收器模块之间的距离较短，并且进一步传输以数字方式进行，因此不仅可以显着降低干扰敏感性，还可以显着减少布线工作量。测量应用程序由 DMT 的工程师自己使用虹科 DASYLab 实施。使用易于使用的软件可以非常灵活地解决测量和控制任务，最重要的是，无需编程。
