基础射频实验-射频信号谐波测量

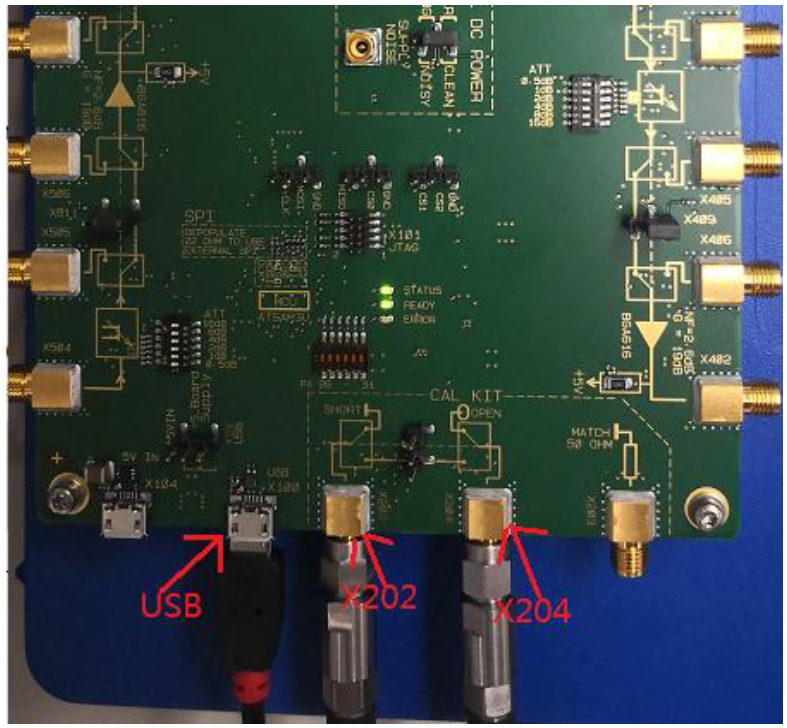

通过本实验，使同学们掌握在实际硬件系统中产生各次谐波的原因，以及通过频谱分析观察谐波的特征。帮助同学更加深刻的理解谐波的概念。实验原理:理论上正弦波是单一频率的信号，但是由于产生正弦波的设备自身硬件存在着非线性，并且在测试过程中，信号经过教学套件的实际链路后，也会带来一定的非线性。因此在频谱分析仪上看到的正弦波会存在多次谐波分量，测量并记录分析各次谐波的功率。实验内容:1. 通过USB接口给教学套件供电，使其工作在正常模式。2. FPC1500的Gen Output输出口连接至教学套件的X202接头，RF Input输入口连接至教学套件的X204接头。如下图所示：

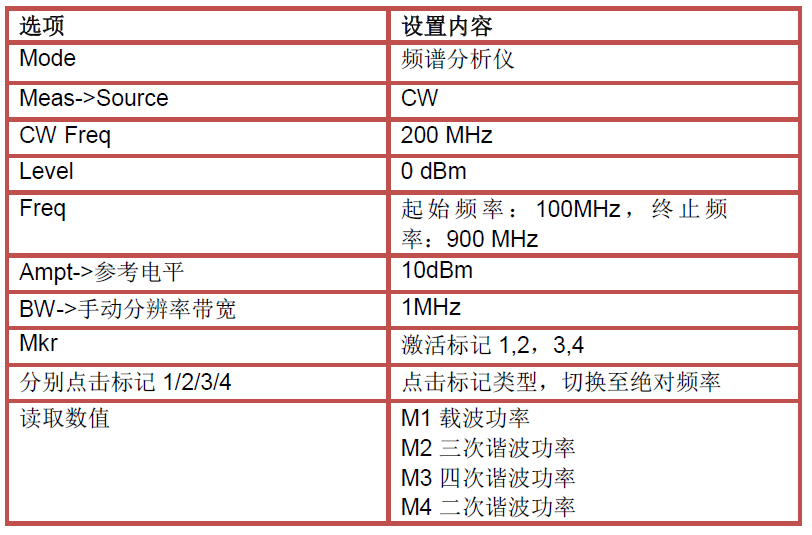

3. 设置FPC1500，使其产生200 MHz的正弦波，并且通过频谱功能测量二次、三次、四次谐波功率，记录结果。具体设置方法，如下表所示：

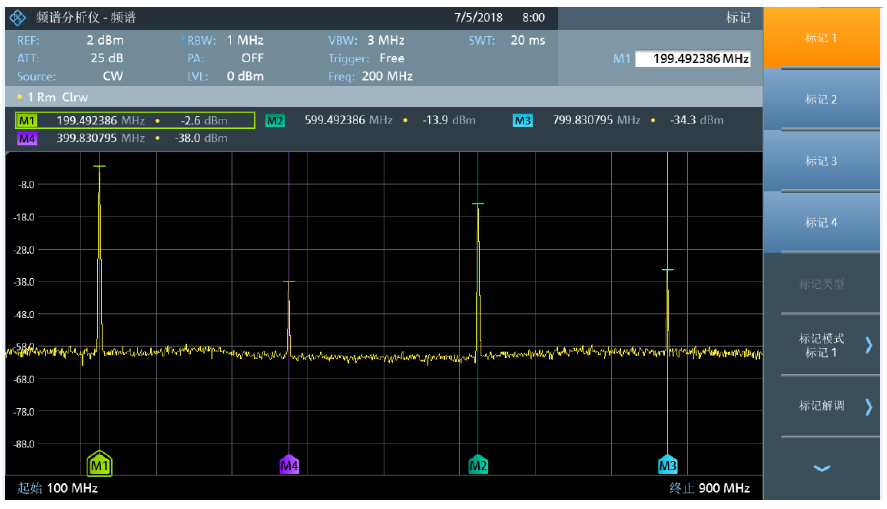

测试结果示意图如下：
