精密宽带宽测量和驱动

人们越来越渴望从我们周围的世界获得更多的见解和更多数据。为了提取这些见解，可能意味着仪器必须同时进行时域和频域分析。仪器中的底层电路必须具有良好的直流和交流性能，以便能够提取这些见解。除了目标带宽上的噪声和失真外，还应仔细注意硬件线性度性能。当查看窄带宽（<例如10kHz）时，针对此挑战分类的解决方案通常来自精密产品组合。然而，随着对更宽带宽的洞察力的需求增长，例如>几百kHz，挑战变得更加大。这就需要更快的测量或驱动解决方案，在更宽的带宽上运行，同时仍然提供良好的直流和交流精度组合。

在宽带宽内提供精密的交流和直流性能

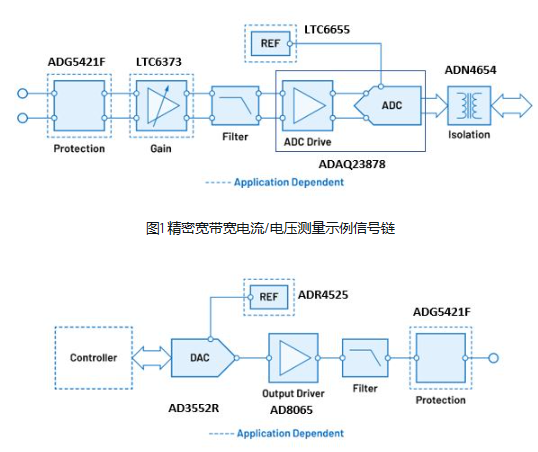

展示了一组精心策划的信号链，重点是提供速度（或宽带宽）的精度。这些信号链的职责是在DC至MHz的带宽上提供交流和直流精度。所展示的解决方案位于传统精度和高速产品组合之间的边界。信号链提供从过压保护到隔离的选项，这些元件的选择是为了应对快速提供精度的挑战。精确宽带宽页面提供了可在研究阶段或设计阶段使用的精选资料。例如，这篇最近的文章重点计算采样时钟抖动对隔离信号链的影响。每个信号链都有一个精心设计的电源解决方案，在开发电源设计时提供了一个很好的起点。

图2 精密宽带宽电流/电压驱动示例信号链

需要在宽带宽内实现精密性能的应用

有许多闭环应用需要宽带宽上的精密性能，或者以另一种方式将精密性能与低延迟相结合。在SMU（源测量单元）等测试和测量仪器或HiL（硬件在环）等系统中，提供低延迟的精密性能对于降低整体环路延迟非常重要。即使在医疗仪器中，例如进行样品细胞分选的流式细胞仪，也需要低延迟的精密性能和低延迟。

I/V 测量和 I/V 驱动器简介

硬件在环或源测量单元等闭环应用是在测量和驱动信号链上继电器的测试解决方案，可提供精度和低延迟的组合。提供低延迟精密测量和驱动对于环路的响应时间和准确性非常重要。

收听有关充分利用精密低延迟信号链的网络研讨会，了解有关这些精度和速度信号链的更多详细信息。

专注于AD3552R

针对高速输出或驱动信号链的精度，ADI公司推出AD3552R和AD3542R数模转换器，这两款转换器都能为低延迟精密驱动信号链提供价值。AD3552R提供精密直流和交流性能的独特组合，更新速率高达33 MUPS。
