昊衡科技-OLI用于光纤弯曲检测

今天小编想跟大家探讨一下，关于光纤的一个小细节问题：光纤是否可以弯曲？

答案是可以的，但却有一定的限制，不同的弯曲半径、不同的光纤类型等，光纤弯曲特性的表征也会不一样。光纤的传播方式主要是全反射原理。光信号于光纤垂直端射入，在与光纤的轴心线重合时沿轴心线向前传播，如果光纤的弯曲度过大，就会造成一部分的光信号无法通过而反射回去。昊衡科技推出的OLI光纤微裂纹检测仪，可以用于检测光纤弯曲特性。

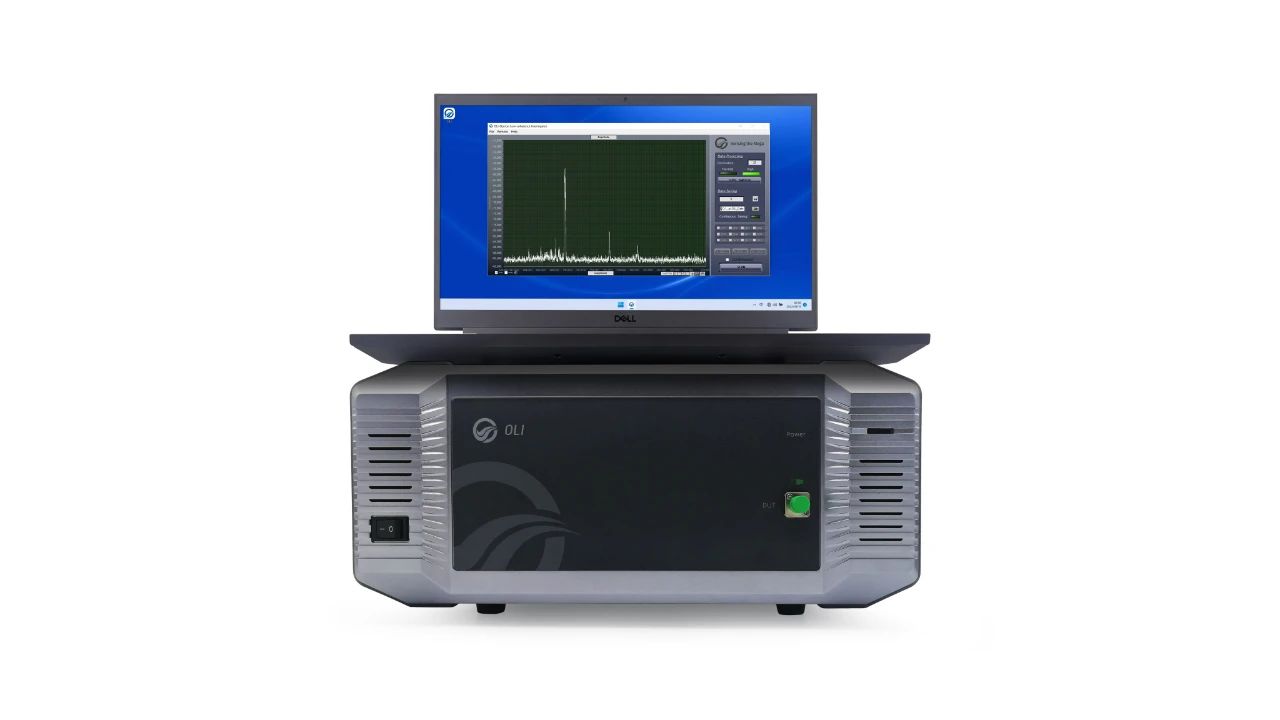

图1. OLI低成本光学链路诊断系统OLI是一款低成本高精度光学链路诊断系统。其原理基于光学相干检测技术，利用白光的低相干性可实现光纤链路或光学器件的微损伤检测。通过读取最终干涉曲线的峰值大小，精确测量整个扫描范围内的回波损耗，进而判断此测量范围内链路的性能。以下是OLI检测单模光纤，弯曲三种不同程度（弯曲半径：2.5mm、3.5mm、5mm）光信号反射的回波强度。

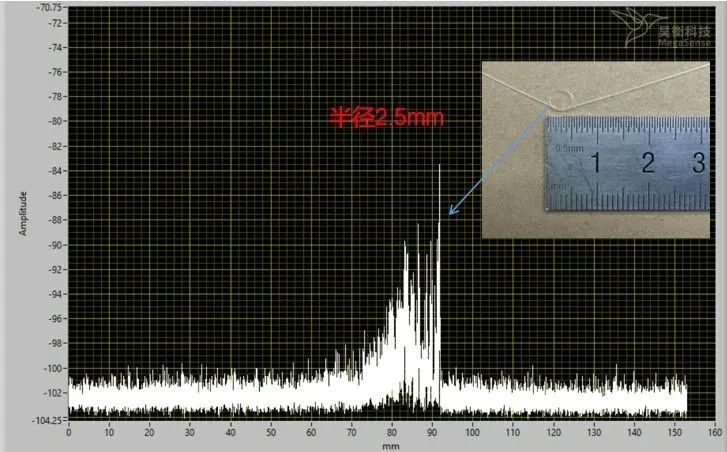

图2.光纤弯曲半径2.5mm测试结果

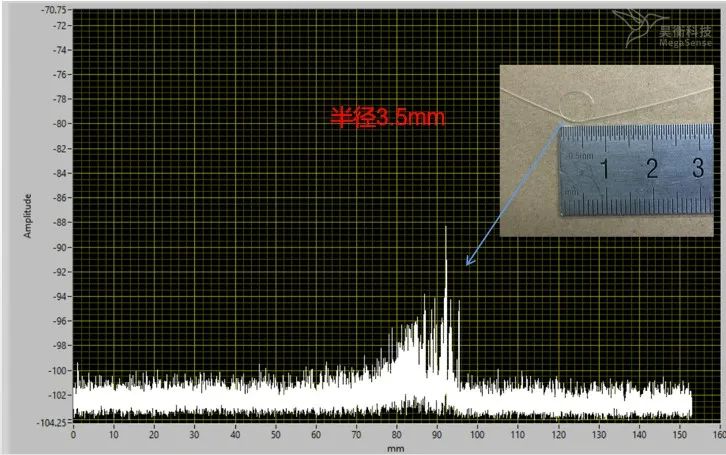

图3.光纤弯曲半径3.5mm测试结果

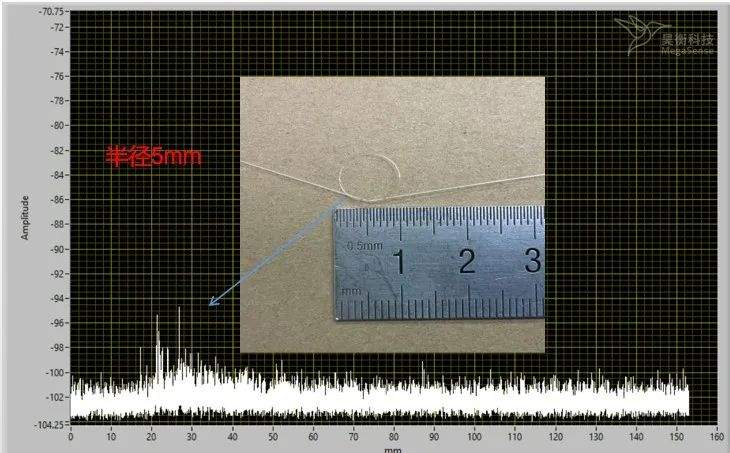

图4.光纤弯曲半径5mm测试结果

上述结果表征光纤弯曲会影响光信号的回波强度。OLI光纤微裂纹检测仪可用于该回波强度测试，该仪器的高精度探测能力可以实现对于微小裂纹的高精度检测和定位，为光学器件的生产和检测提供了有效保障。
