ADI标准空间产品筛选：A组测试

正如我们上次讨论的那样，对空间合格的组件执行了许多筛选步骤。必须执行这些筛选步骤，以确保设备能够承受太空环境的严酷考验。在上一期中，我们查看了下表中以绿色突出显示的步骤 17 到 18。在本期中，我们将在第18步进行 A 组筛查（下表中以黄色突出显示），并讨论该特定测试组的相关项目。

表1

ADI标准空间液位流量

在我们深入研究 A 组测试的细节之前，让我们先花点时间对 A、B、C、D 和 E 组进行高层次的了解，并了解这些步骤的顺序和一般标准。在本博客中，我们将重点介绍A组，这是在这些不同组中执行的第一组测试。只有在允许使用电气废品的情况下，才能对单元进行B，D，D或E组，而无需事先通过A组的所有电气测试。在MIL-PRF-38535规范中，有一些表格定义了每个组的测试参数。该规范还指出了测试可以使用哪些单位以及测试需要执行的频率，如表2所示。需要对每个检验批次进行A组和B组测试。C组测试需要每3个月进行一次，而D组测试需要每6个月进行一次。必须在每个晶圆批次上进行E组测试。

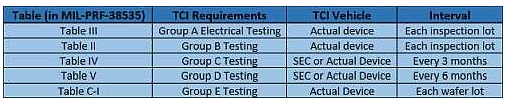

表2

组 A、B、C、D 和 E 组测试

A组电气测试进一步细分为四个不同的类别：静态，动态，功能和开关。在这些类别中，每个类别都有三个子组，分别代表在最低额定工作温度、最高额定工作温度和 +25°C 下的测试。 这些不同的类别代表不同类型的电气测试。表3给出了这四个不同的类别和三个亚组。

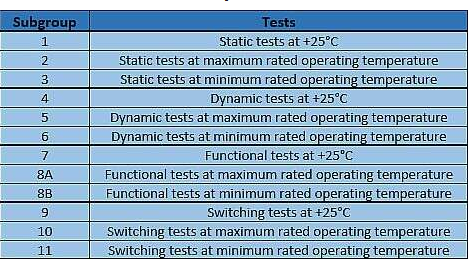

表3

A 组电气测试的子组

我将再次提及高速ADC，以提供A组测试的每个类别的示例。我发现考虑这样的例子很有帮助，这样就可以更好地理解 A 组测试中的各个子组。

静电测试的一个例子是对设备的电源电流的测试。这些将包括每个电源域的信息。此外，通常给出ADC不同工作模式的电源电流。可能有掉电和待机模式，以及启用和/或禁用各种数字功能的不同模式。

动态电气测试参数是ADC积分非线性度的测试。它还将包括SNR（信噪比），SFDR（无杂散动态范围），ENOB（有效位数）和谐波测量以及其他类似项目。

功能测试更像是通过或不通过测试，通常不是ADC的参考，因为列出的规格在器件工作温度范围内具有与之相关的某种性能范围。此类测试的一个例子可以是检查ADC输出的数据是否可用于生成FFT。如果可以产生FFT，则测试将是一个通过，如果没有数据输出导致没有FFT，那将是行不通的。不过，这不是可以在ADC数据手册中列出规格的测试。

在A组电气测试中执行的开关测试涵盖了与输出数据时钟相关的参数和高速ADC位等项目。对于具有使用LVDS（低压差分信号）的数字输出的高速ADC，这些参数将包括与输出数据时钟和输出数据相关的建立和保持时间。开关测试还将包括传播延迟，它给出了输入时钟边沿与ADC输出上转换后数据可用性之间的时间。
