测量新手的LDO线路调整率

线路调节测量只需要一个直流输入源和一个数字万用表。最好在直流输入源和数字万用表上都具有尽可能高的精度。对于直流输入源，我选择了吉时利 2230-30-1 三通道直流电源。它具有0.03%的输出电压精度和0.1%的输出电流精度。对于数字万用表，我选择了最近发布的具有 34461 6/1 位输出能力的是德科技 2A 数字万用表，取代了是德科技（安捷伦）的 34401A 数字万用表。该装置取代了是德科技（安捷伦）值得信赖的 34401A 装置，该装置已投入使用多年。

该测试的测量设置非常简单。吉时利 2230 直流电源连接到 LDO 输入，Keysight 34461A 连接到 LDO 输出。输入电压变化，并记录输出电压响应。线路调整率只是ΔV的测量值外/ΔV在.测量的目的是查看在给定负载电流下输入电压变化时输出电压的变化程度。负载电阻RL设置为通常最大电流来自 LDO。理想情况下，输出电压不会发生变化，并且会保持在恒定水平，但是，实际上这是不可能的。市场上较好的LDO在输入电压的给定变化下输出电压变化非常小。

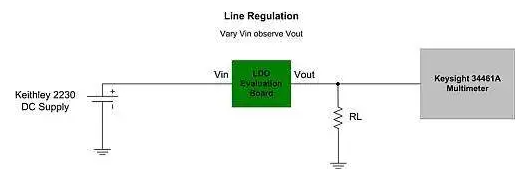

线路调整率测量设置

只需从吉时利 2230 直流电源调节 LDO 的电压输入，然后从是德科技 34461A 万用表手动记录 LDO 的输出电压。另一种方法是使用一些独创性并创建某种脚本来改变输入电压并将输出电压记录到文件中。在这种情况下，我对 Python 的经验有限，所以我向一位同事（他非常擅长 Python）请求一些帮助，以协助创建一个 Python 脚本来自动化此测量并创建输出文件。就我个人而言，我从来没有真正擅长从头开始生成任何类型的程序，但是在修改已经存在的程序方面有一个不错的诀窍。我在生成程序（又名脚本）来执行此测量时得到了一些帮助，后来对其进行了修改以执行负载调整率测量。该脚本以10mV步长调整LDO的输入电压，并将输入和输出电压记录到.csv文件中。完成测量后，我使用 Excel Microsoft对数据进行后处理，以将线调整率转换为分贝，以生成下面的绘图。

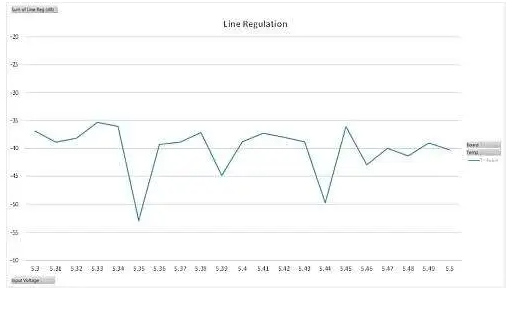

被测LDO的典型线路调整率（以dB为单位）图

对于被测器件，默认输出电压为5.0V，输入电压范围高达5.5V。LDO所需的裕量为300mV。根据这些标准，测试范围设定为5.3V至5.5V。在该器件的输入电压范围内，线路调整率平均约为-40dB。这意味着输入电压每变化100mV，输出电压仅变化1mV。这是相当不错的表现。

这里有一些教训需要学习。一是线路调节的概念非常简单明了。另一个是使用程序（脚本）在可能的情况下自动执行测量的美妙之处。请注意，NSD和PSRR测量不适合自动化，因此测量本质上更加手动。能够自动执行测量可以大大加快测量过程并加快测量速度。作为工程师，使用程序进行更快的测量，不仅可以更快地进行测量，还可以测试更多的设备。将程序放在一起有一些前期工作，但吞吐量的好处超过了前期的初始工作。
