水声声波频率如何划分？水声功率放大器可将频

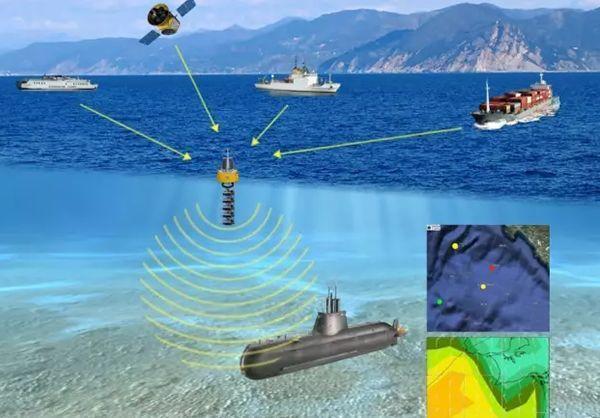

现如今我们可以在地球任意地区实现通信，是因为电磁波的作用。但是我们都知道海洋占了全球十分之七面积，电磁波在水下衰减速度太快，无法做到远距离传输，而光波在水下同样无法远距离传输信号，所以呢，科学家们呢，就发现了声波，声波信号在水下的穿透力强，衰减慢，更适合进行水下通信。

水声声波频率如何划分？

1. 高于2MHz呢就属于检测超声和医疗超声频段，医疗超声也就是我们常说的B超
2. 50kHz-2MHz称为高频，但是高频在水下的传输距离非常近，主要用于压电片和压电复合材料换能器
3. 2kHz-50kHz为中频，是水声工程的主要应用集中在这个频段中，常规探测、水声对抗 (鱼雷、水雷)、水声通信和导航定位等等都在这个频段。
4. 200Hz-2kHz是低频，在这个频段内，传播损失小，声波可以传播得很远，潜艇的目标强度也足够大，所以主要用于远程探测和通信，远程探测作用距离可达上百公里，远程通信可达几千公里。
5. 20Hz-200Hz是超低频，主要用于海洋声学，包括大洋测温，对于潜艇的被动探测也会用于此处。

在超低频段，低于 20Hz是甚低频，属于地震的范畴，海啸、火山喷发、核爆炸等等，都在这个频段。

水声功率放大器是什么？

水声功率放大器是一种专门用于水声信号放大的电子设备。水声功率放大器在水声通信中具有重要的作用，它可以将微弱的水声信号放大至足够强度，以提高信噪比和传输距离；同时，还可以进行信号处理和优化，以及温度控制等功能，从而保证了功率放大器系统的性能和可靠性。

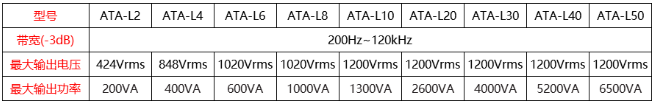

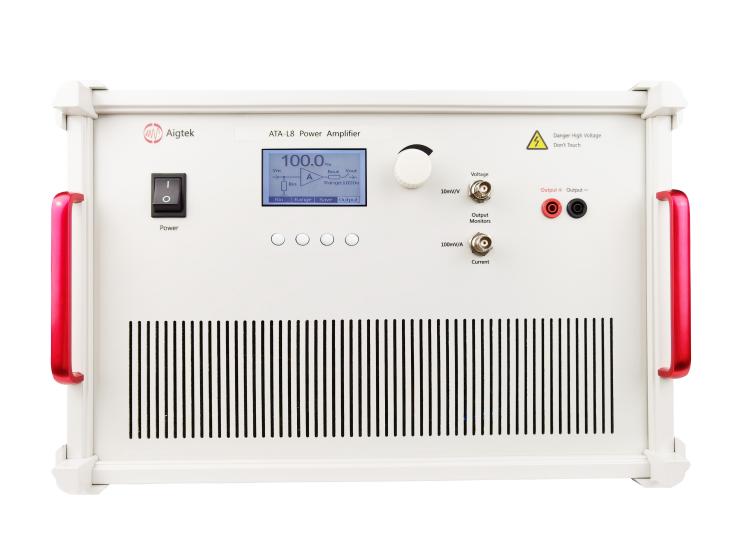

水声传播还会面临着扩展损耗、吸收损耗、边界损耗三种不同损耗，那如何快速、高效的进行水下通信就成为一个重要课题了。ATA-L系列水声功率放大器，带宽可达200Hz~120kHz，最大输出电压达1200Vrms，最大输出功率达6500VA，主要应用于水下通信、水声探测等水声领域研究。
