海洋仪器培训教材-网络分析仪定义、功能介绍及

一、什么是矢量网络分析仪：

• 矢量网络分析仪定义

百度百科定义：矢量网络分析仪可用来测量无源和有源网络的S参量，它是一台双（或四）通道微波接收机，设计成可以用来处理来自网络的透射波和反射波的幅值和相位。矢量网络分析仪器一种电磁波能量的测试设备。射频微波领域的“万用表”专业定义：矢量网络分析仪是一个复杂的测试系统，由测试信号源、功率分配器、定向耦合器、驻波比桥、测试接收机、检测器、处理器及显示等部分构成。主要用来测试高频器件、电路及系统的性能参数，如线性参数、非线性参数、变频参数、混合S参数等。

• 矢量网络分析仪的基本原理

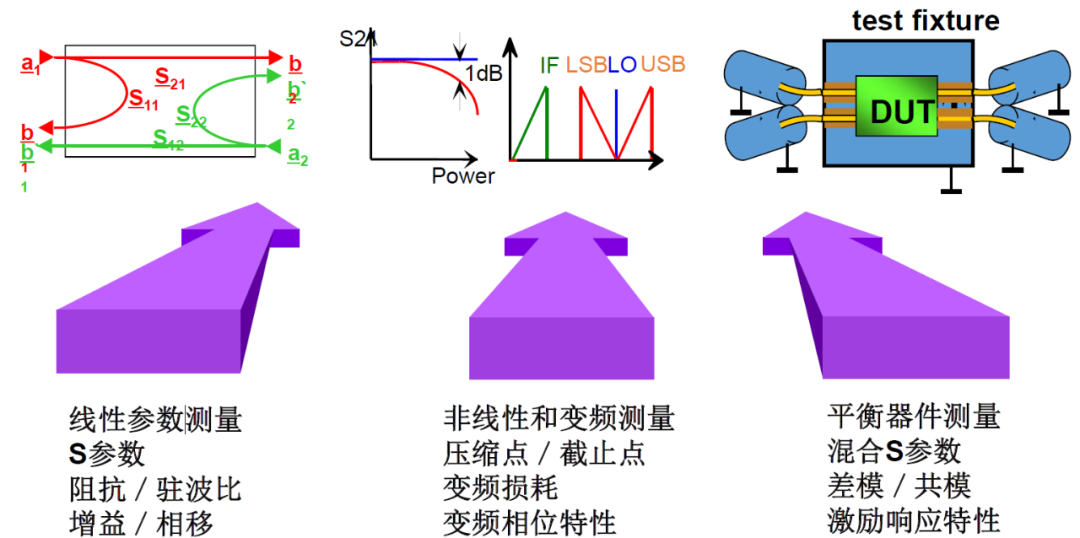

• 矢量网络分析仪的功能

二、如何操作矢量网络分析仪（以ZVL系列网络分析仪为例）

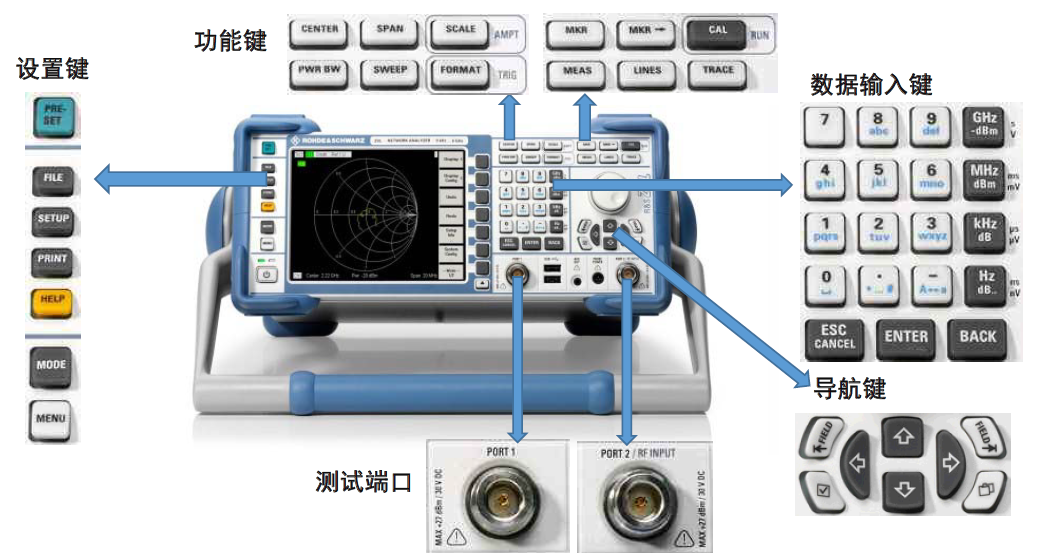

• ZVL系列矢量网络分析仪前面板介绍

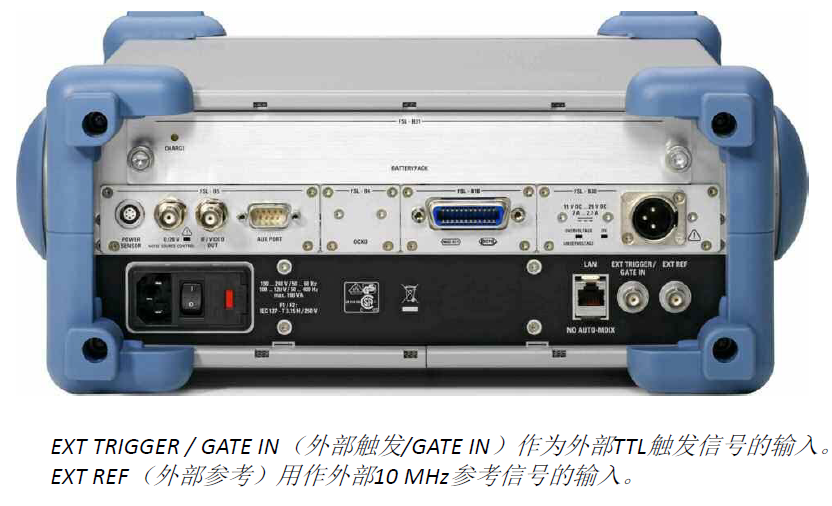

• ZVL系列矢量网络分析仪后面板介绍

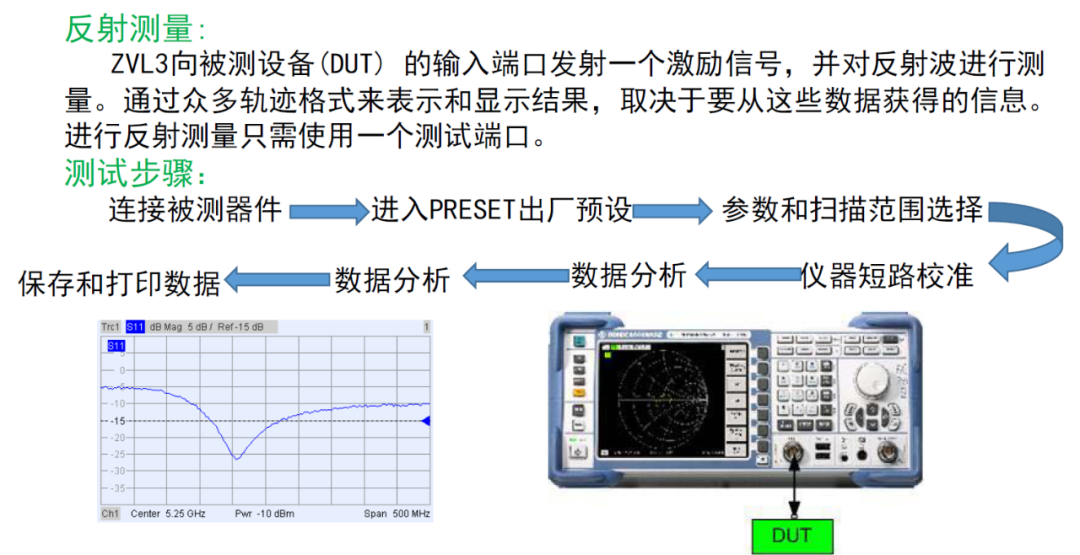

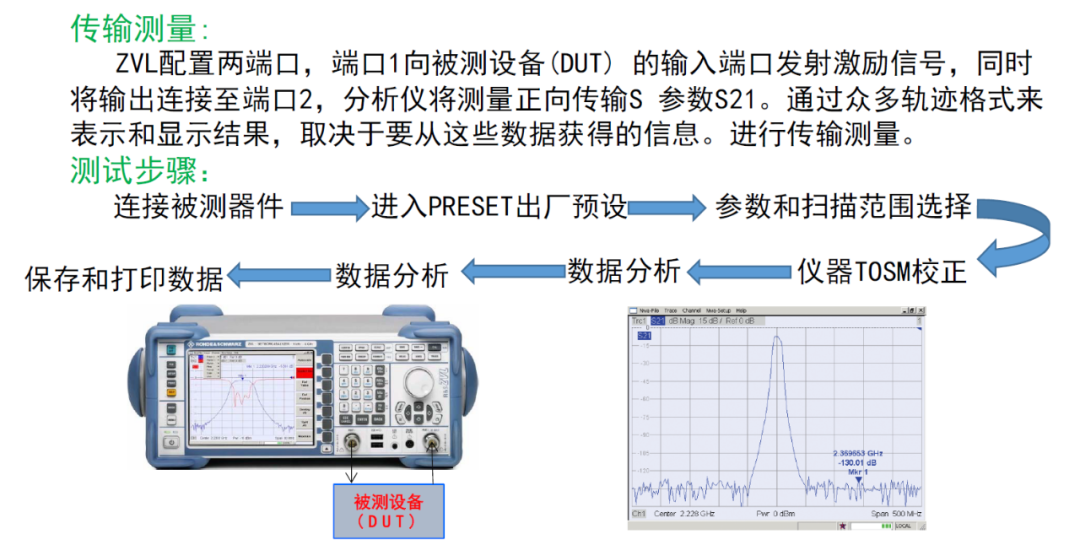

• ZVL系列矢量网络分析仪操作步骤
