影像测量仪怎么测量高度？

全自动影像测量仪可以自动抓取数据点，测量点、线、圆、弧、椭圆、矩形等几何特征，自动分析测量特征的各种参数，如宽度、直径、位置、直线度、圆锥度、圆柱度等各种几何尺寸。仪器特点是可以自动抓取产品的边界和表面，尤其是在测量一些弱边缘特征(如过渡曲线、圆角加工等)时能完成自动抓取。结合专用测量软件对测绘要素数据进行处理、评价和输出。在保证精度的前提下，测量效率更高。

Novator系列影像测量仪配备（1）触发式测头；（2）点激光(激光同轴位移计)；（3）三角激光三种传感器配置，能精准测量零件高度尺寸。

1、接触式测量

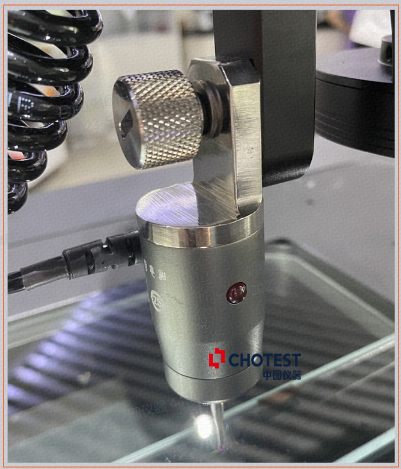

影像测量仪+触发式测头组合相当于一台小的三坐标测量仪，也就是我们说的复合式影像测量仪，在需要测量高度的地方，用探针取元素（点或者面），然后运用影像测量仪软件中的Z轴自动对焦功能，测量得出高度。

2、非接触式测量

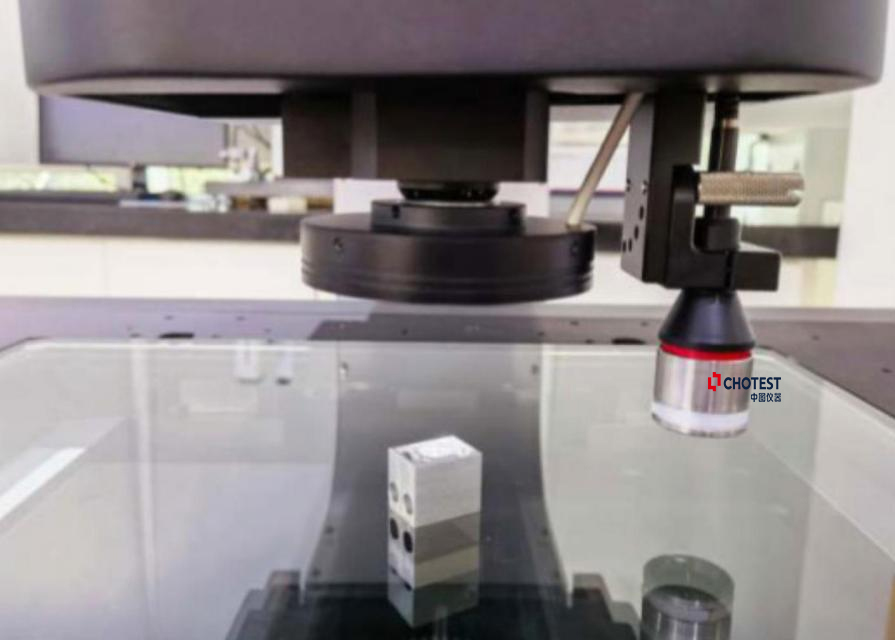

通过搭载点激光(激光同轴位移计)、三角激光传感器配置，点激光轮廓扫描测量以及线激光3D扫描成像进行高度测量，平面度测量，针对镜面和光滑斜面均可测量；或是运用影像测量仪软件中的Z轴自动对焦功能，测量得出高度，这样的测量方法可以减少人为误差，不管是谁来测量，都可以测得同样的数值，非常简单方便。

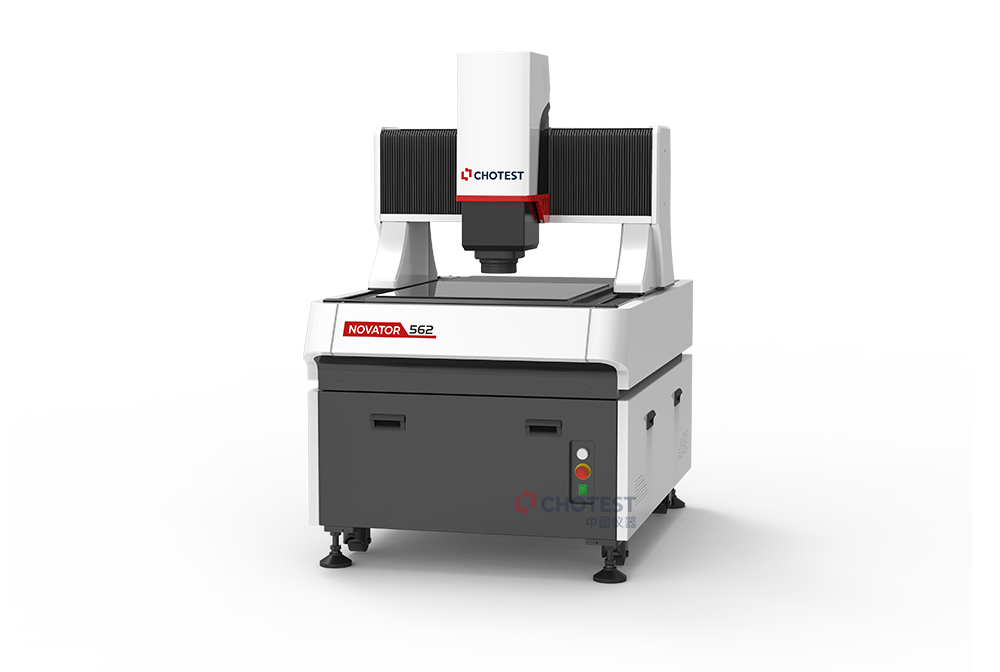

Novator系列影像测量仪具有X、Y、Z方向高精度测量能力，重复性精度1μm；支持点激光轮廓扫描测量以及线激光3D扫描成像，进行高度方向上的轮廓测量，实现3D扫描成像和空间测量。还支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可独立升降和可更换RGB光源，可适应更多复杂工件表面。
