粗糙度轮廓一体机测量锥面轴承、滚子应用

背景

轴承是支撑制造业发展必不可少的“关节”，是制造业中至关重要的基础零部件。滚道和滚子作为圆柱滚子轴承关键的基础元件,其加工精度及一致性对轴承的性能和寿命起着决定性作用。

测量需求

圆柱滚子轴承由轴承滚道与圆柱滚子等部分组成，通过滚子在轴承滚道的运动完成对应工作。
测量需求主要包括：
1、测量轴承滚道锥面直线度与粗糙度；
2、测量圆柱滚子不同位置的凸度、滚子素线、对称性等。

解决方案

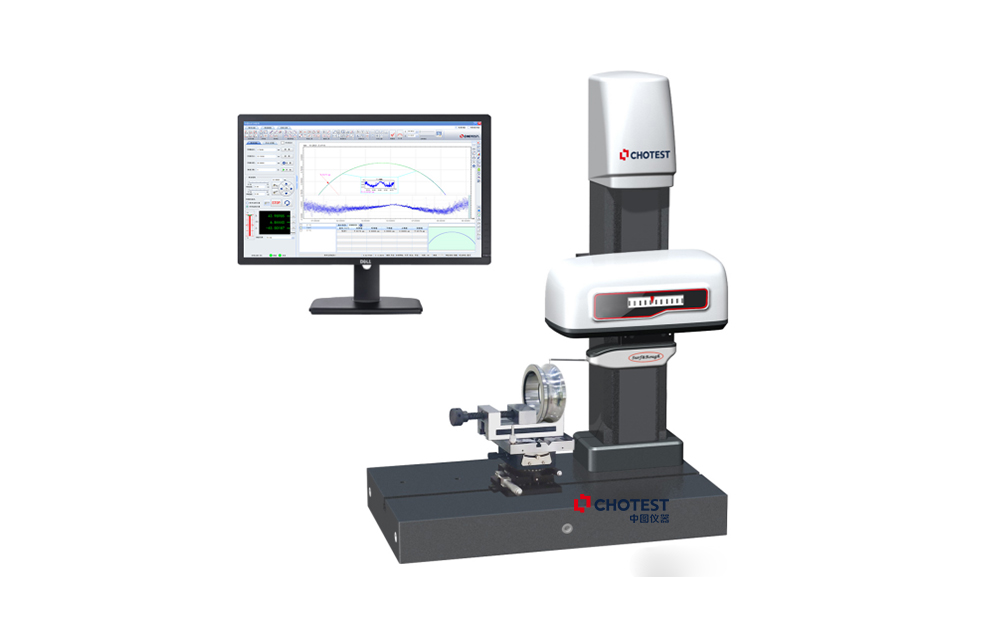

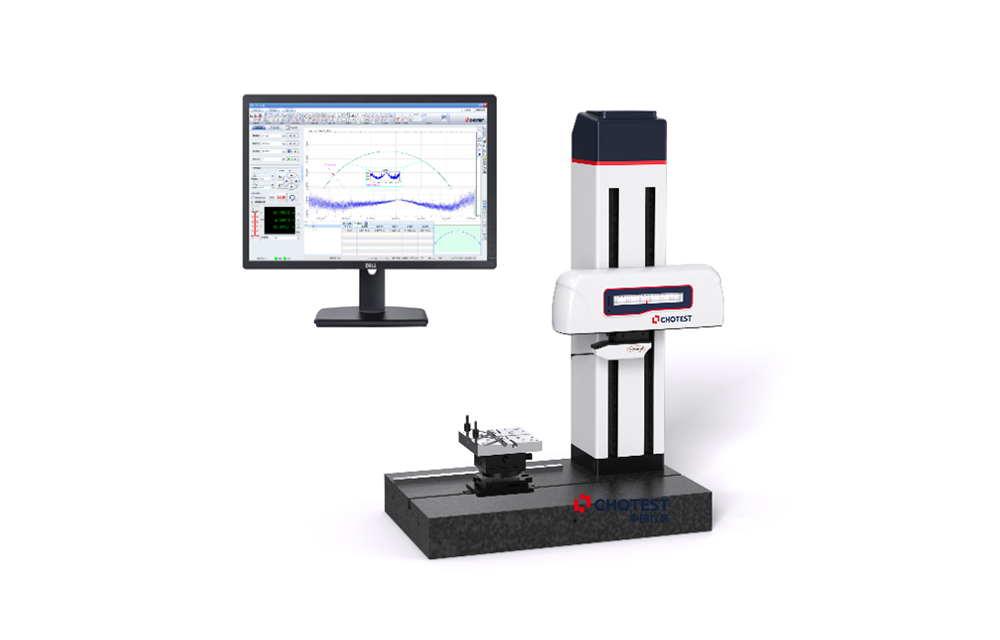

使用SJ5730高精度粗糙度轮廓一体机与配套软件测量轴承滚道，在行业内创新性地实现“一次测量扫描后，在同一个界面显示粗糙度评价结果与轮廓分析结果”。测量圆柱滚子，SJ5730软件新增滚子分析功能，专门针对轴承滚子凸度等参数进行评价分析，如下测量示例：

轴承滚道直线度和粗糙度测量与分析

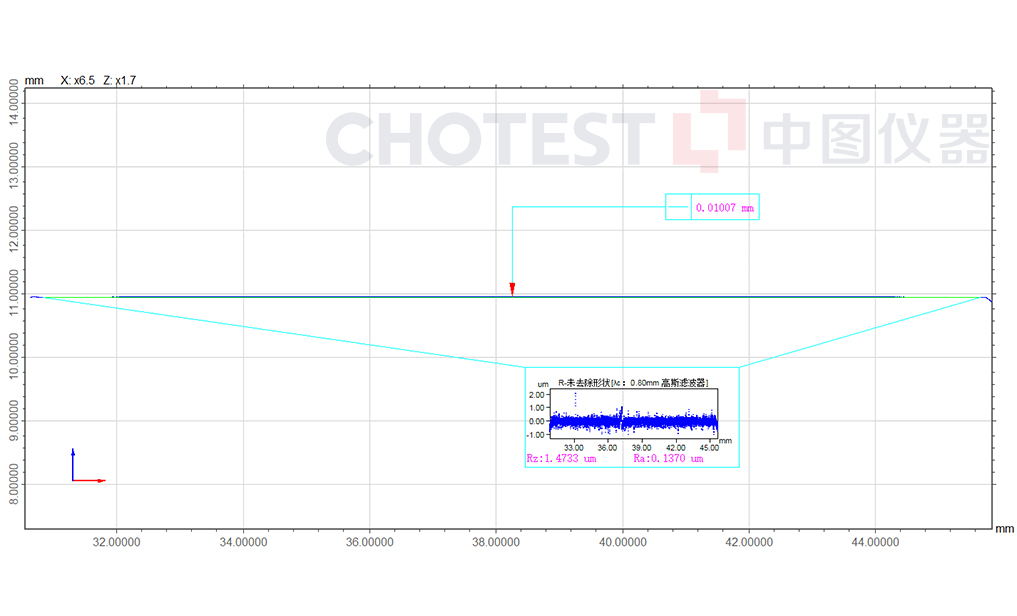

在同个界面可同时显示直线度与粗糙度参数：

圆柱滚子对数曲线测量与分析

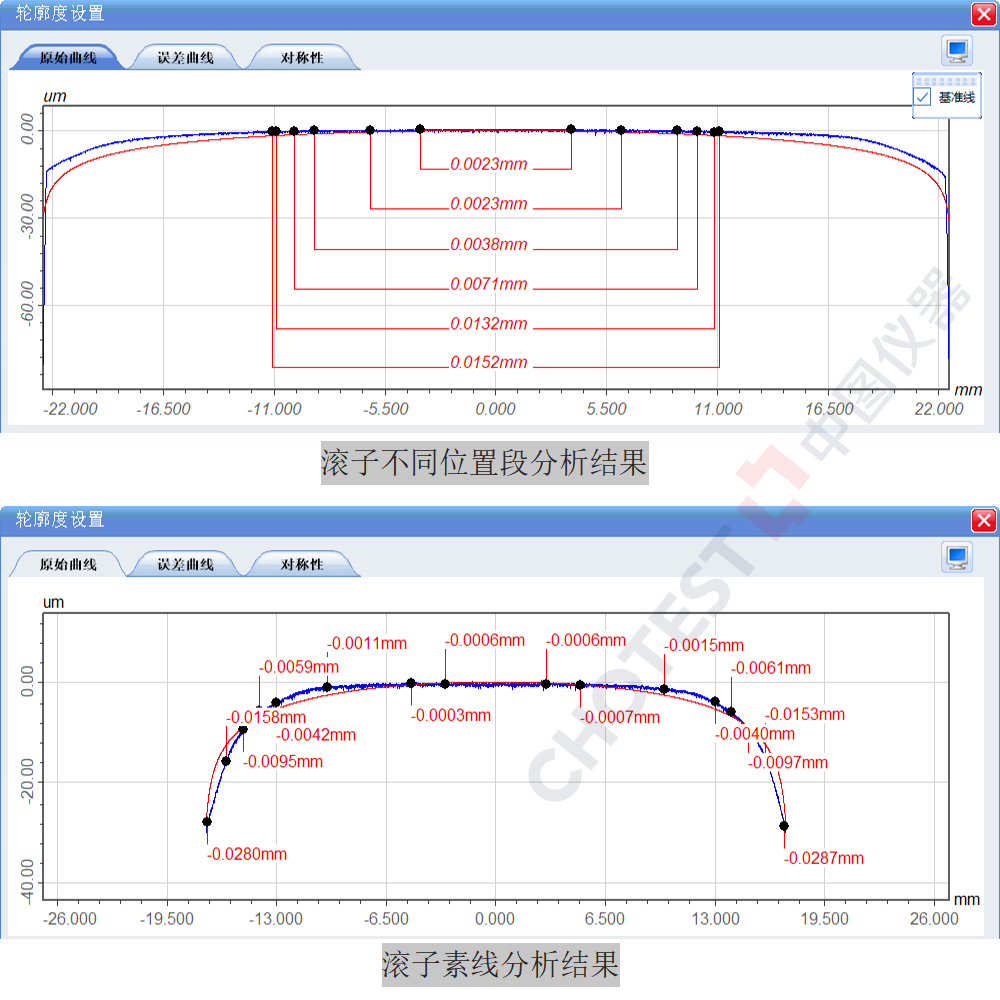

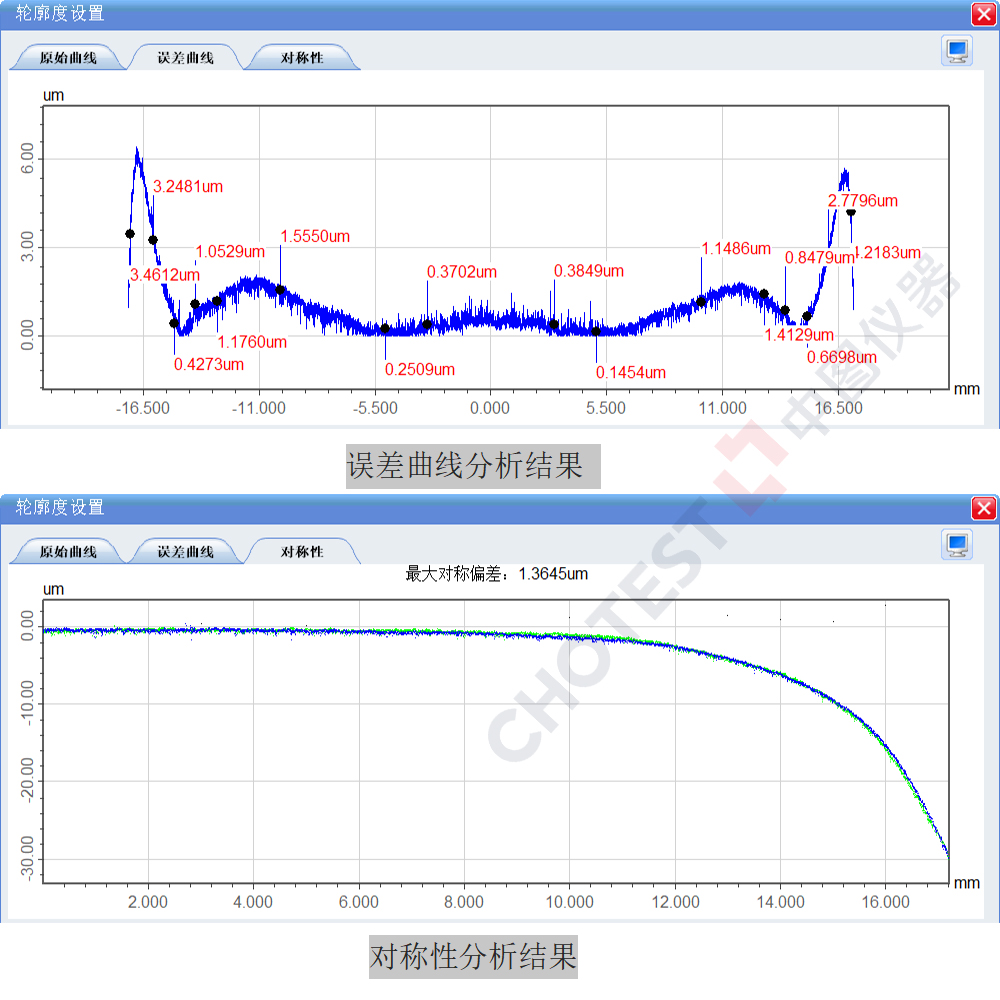

圆柱滚子测量分析结果：

总结

高精度粗糙度轮廓一体机能够满足轴承行业绝大部分测量需求，除了本文提到的圆柱滚子轴承的锥面直线度、粗糙度以及圆柱滚子的凸度分析，也支持其他轴承测量与结果分析。例如内外套圈的密封槽形状（角度、倒角、槽深、槽宽等）；各种滚子轴承的滚子和套圈母线的凸度、角度、曲线；滚针轴承、圆柱滚子轴承、直线轴承的滚动体和套圈的直线度；球轴承沟道与四点接触轴承沟槽曲率半径等测量分析。专业化的软件设计能够让用户轻松使用的同时获得精准的测量数据，为轴承检测行业助力！
