中图仪器机床测头结构分析

机床测头是一种配置在数控机床上的测量设备。一般安装在数控车床、加工中心、数控磨床等数控机床上。它在加工循环中不需人为介入，就能直接对刀具或工件的尺寸及位置进行测量，并根据测量结果自动修正工件或刀具的偏置量，使同样的机床能加工出更高精度的零件。因其能提高加工品质，且成本较低，所以深受企业青睐。

中图仪器机床测头采用稳定的3点触发结构设计，在测头的内部有一个触发机构，当测针受外力作用产生径向或轴向移动时，触发机构触发，测头内部的电路向接收器发出触发信号，接收器将信号传送给数控机床，获得机床各轴位置坐标，再根据不同测量点的数据，计算出需要测量结果。

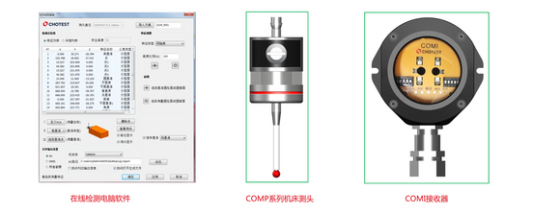

系统的硬件由PO系列机床测头、COMI接收器两部分组成，软件系统由测点信息生成、测量报告生成和宏程序三部分组成。

测头的触发机构是一个机械和电子技术结合的精密装置。这个机构保证了测针每次触发后，能够自动回到原来的位置，其回位误差<1um。正是由于触发机构具有这种的复位功能，使得测头可以作为高精度的测量工具进行连续测量工作。

在数控机床上用测头进行测量时，测头实际上是这种“测量装置”（测头+机床）的一部分，它在测量过程中承担着通过与工件接触来确定测量点的坐标、发出指示信号、保证测量结果和测量操作方便、迅速、安全、可靠的作用。
