测量轮廓度用什么仪器测量

中图仪器SJ5700系列轮廓测量仪是测量各种机械零件素线形状和截面轮廓形状的精密设备。该仪器工作台采用高精度的横向气浮道轨和滚动垂直道轨，移动精度高、稳定性好、寿命长；测量效率高、操作简单、适用于车间检测站或计量室使用。

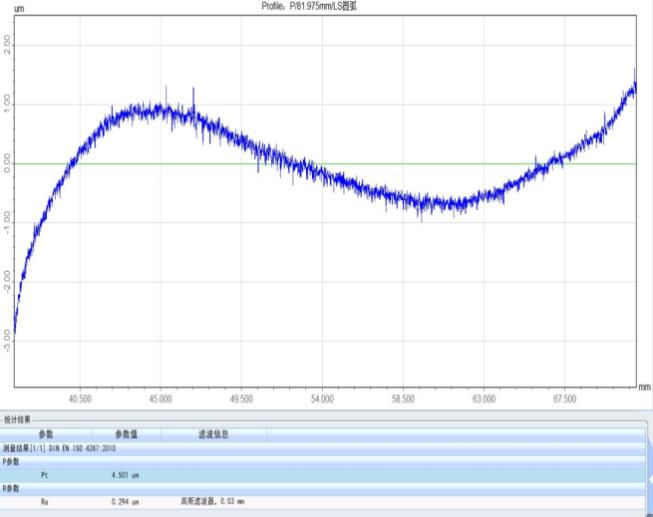

SJ5700系列轮廓测量仪一次测量可同时评定粗糙度及轮廓参数，显示Ra参数和Pt参数。
1.表面粗糙度评定： R参数、P参数、W参数等多参数评定；
2.表面轮廓评定：评定半径、角度、距离、坐标、圆、圆截面；确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面，可对轮廓进行直线度、圆度、轮廓度分析等；
3.形状误差测量：非球面形状误差测量、直线形状误差测量、弧面形状误差测量；

轮廓度测量具体步骤：
1、接好电源线和数据线，再启动电脑桌面的中图轮廓测量仪检定软件；
2、安置好被测件(如果是特殊工件可以使用中图仪器定制的夹具进行装夹)；
3、使用大理石台右侧的操作手柄调整测针位移至被测工件上方；
4、在软件上选择被测工件的起始、结束扫描位置，点击“开始”按钮，测针会自动接触被测工件表面，进行扫描测量；
5、对生成的轮廓曲线进行分析，得出直线度、距离、角度、圆度、间距等轮廓参数，测量结果可以保存到数据库中，供随时查阅、调用，或者打印。
