示波器测量中的相位校正

-----背景介绍-----

使用示波器在测量两个以上通道波形时间相关参数的时候，需要进行相位校正， 比如对功率MOS管进行双脉冲测试的过程中， 测量功率管的打开与关断时延参数， 需要对比栅极驱动信号与漏极输出信号之间的延时。 此时需要对于测量两个通道进行相位校正， 相位校正也称为Deskew设置。 下面请这位小哥演示如何进行示波器的相位校正。

无感电阻负载

▲ 图1.2.2 设置两个通道相位差为0

为了提高相位校正效果，通常选择电路中无感电阻上的信号来帮助矫正。 这是因为电阻负载上的信号上升下降沿比较陡峭，便于对准信号。 如果原来电路中只有电感负载，那么可以临时将电感线圈替换成这种五欧姆无感电阻进行测试。 然后设置电路使其在测试电路上产生脉冲信号。 通常情况下用于相位校正的信号幅度不要超过100V，同时也不要幅度太小。

校正相位延迟

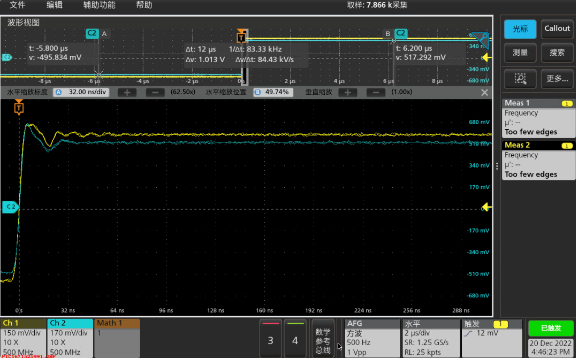

首先设置待相位校正的示波器的两个通道，来采集相同的辅助方波脉冲信号。在这个过程中，通过调整两个通道的垂直放大倍数以及相应的位置，使得这两个通道的信号尽可能的重叠。 然后使用屏幕水平放大展开功能，查看两个通道波形之间时间上的延迟。这个延时时间反映了相同的信号在两个通道上传输的时间差异。 然后选择任何一个通道，寻找其中关于相位设置的菜单。通过输入一个与时间延迟相同的数值，来补偿两个通道之间的信号相位差异。这样在一次测量相同的信号，它们时间延迟就相同了。 这是在MSO24示波器上，两路信号之间的相位延迟。 在这里将通常2 的相位校正恢复到0，可以看到这两路信号在时间相位上就相同了。

总结

本文讨论了示波器测量通道的相位校正， 这一设置步骤在利用示波器测量波形的时间参数时非常必要。
