国芯思辰 |兼容LTC2245，14位GAD2245可用于手持数字

数字存储示波器具有先进的预触发功能，能够观察触发点之前的波形，同时还具有快速地自动测量未知的信号，捕捉电源开、关或信号突变等单次瞬态事件，能够快速、精确的计算和处理各种参数等优点；国芯思辰某客户在设计一款手持数字存储示波表时选用了地芯科技14位单通道模数转换器，高速高精度，转换速率可以达到10MSPS。

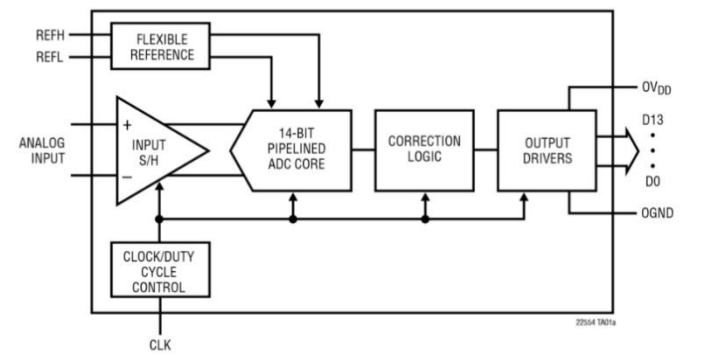

GAD2245是一款低功耗3V单电源供电的模数转换器，适用于数字化高频、宽动态范围信号。GAD2245非常适合要求高的成像和通信应用，其交流性能包括73dB的信噪比(SNR)和88dB的奈奎斯特域的无杂散动态范围（SFDR）。

GAD2245是直流性能包括±1LSBINL（典型值）、±0.5LSBDNL（典型值）和全温度范围无丢失码，转换噪声低至1.3LSBRMS，单电源3V供电支持低功耗运行，独立输出电源支持输出驱动0.5V至3.3V逻辑。单端CLK输入控制转换器操作，一个可选的时钟占空比稳定器允许在全速范围内的时钟占空比高性能运行。

GAD2245性能特征：

•单电源3V供电（2.85V至3.4V）；

•575MHz 全功率带宽；

•时钟占空比稳定器；

•关机和NAP模式；

•低功耗：60mW；

本应用的手持数字存储示波表，其特点是体积小，功耗低，功能丰富，能够很好的适应长时间的室外操作，可应用于工程和设计的各个领域，国芯思辰可提供专业的技术服务和稳定的供货支持。
