基于英飞凌的CYT3DL数字仪表显示方案

大大通——大联大线上技术支持平台&方案知识库

应用场景：

数字仪表盘作为智能座舱应用里不可或缺的一部份，汽车的仪表盘发展经过了几个阶段，从机械指针式到数字段码显示，以及目前最流行和普及的是全液晶仪表，可以显示车速、转速、油耗等各种信息和图像，实现的效果越来越丰富，给驾驶员带来更为舒适的驾驶体验。汽车电子化的发展推动汽车仪表向数字时代转换，座舱电子系统逐步升级，助力汽车液晶仪表发展。2014年至2019年，中国汽车液晶仪表行业的市场规模由164.4亿元增长至192.4亿元。（数据源自中国汽车工业协会）

市场优势：

本方案是以Infineon TVII-C系列中的CYT3DL为主控，使用TVII-C特有的的Graphic driver，具有2D和2.5D的图像生成，实现图像渲染、矢量变换；能够用单MCU实现数字仪表的基本功能，价格比SOC方案更便宜。也可以与SOC搭配，通过SOC生成3D图像，通过CYT3DL传输并且实现图像的叠加，输出到同一块屏幕上。有warping功能可以实现图像的扭曲矫正、JPEG decoder图片解码，矢量画图引擎、硬件加速，直接通过flash输出图像到屏幕，不需要经过缓存。支持HSM硬件加密。

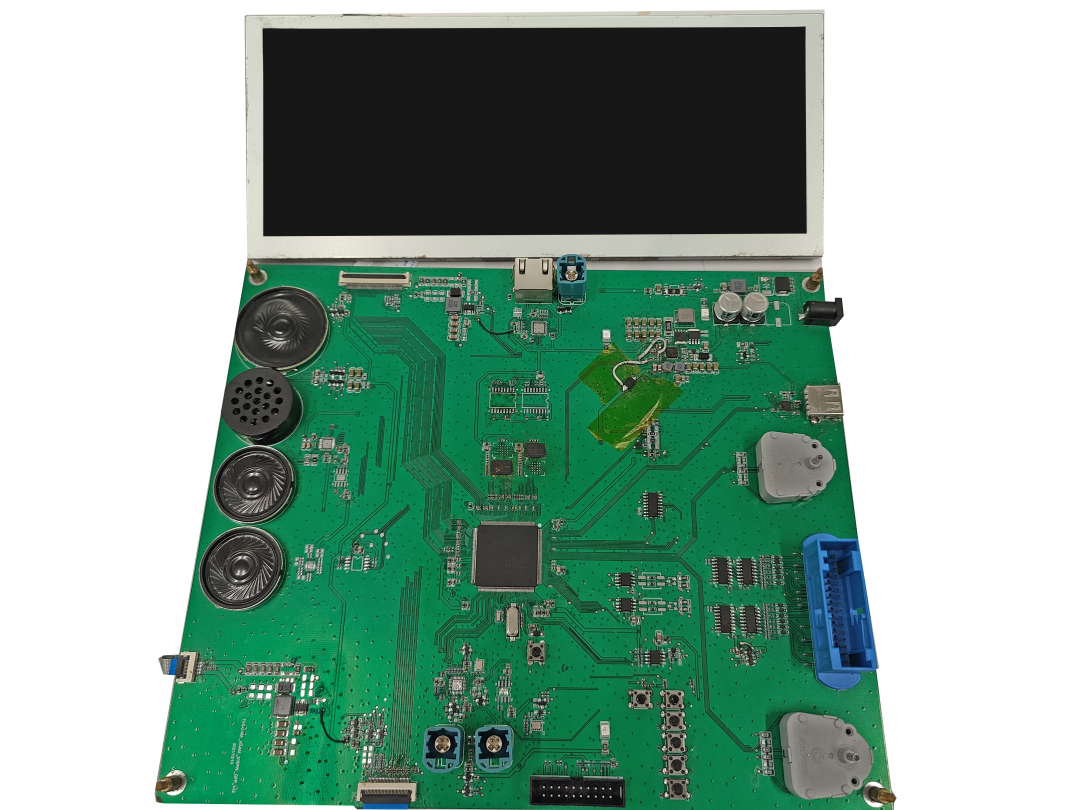

►展示板照片

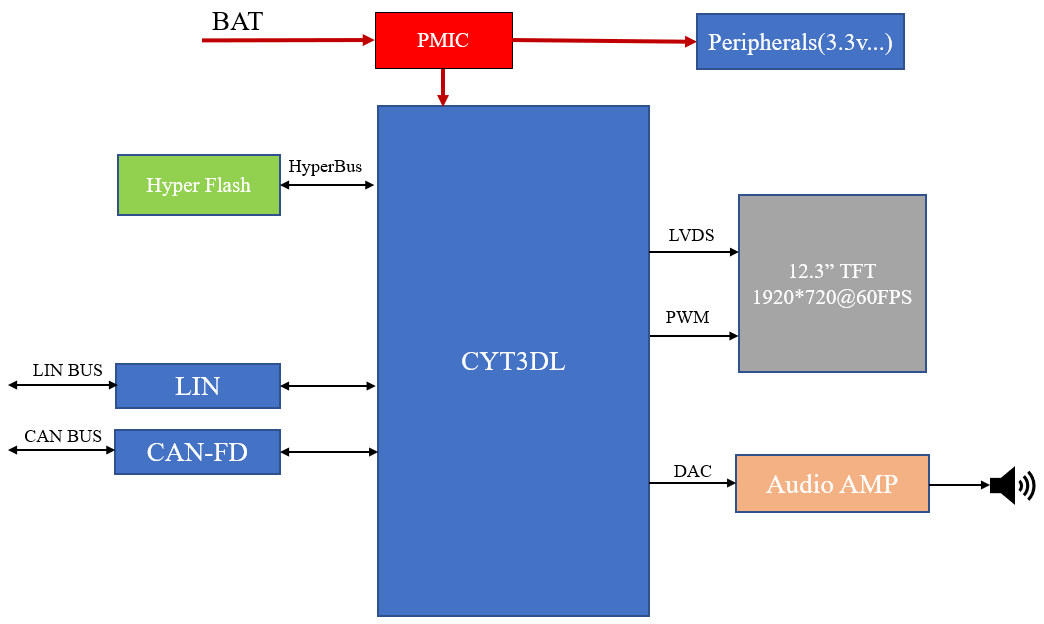

►方案方块图

►核心技术优势

英飞凌CYT3DL优势：

车规级高性能双核：Cortex-M7@240Mhz+M0+@100Mhz

丰富的外设资源：

• 2MB VRAM,512KB RAM,4M flash
• 2D and 2.5D rendring
• 两路视频输出：One RGB (max display size: 1280 × 720 at 60 Hz) + One FPD-link (max display size: 1920 × 720 at 60 Hz) • 一路视频输入：RGB or Two-/four-lane MIPI or TU656
• eSHE,HSM,Security Boot, Ture FOTA
• CAN-FD,LIN,Ethernet,I2C, SPI,UART
• Sound subsystem：DAC,PCM-PWM,TDM

功能安全： ASIL-B

►方案规格

1.单个MCU实现视频渲染输出
2.使用CAN+LIN通讯，LVDS传输视频信号
3.温度范围-40 C to 125C
4. 带低功耗模式
