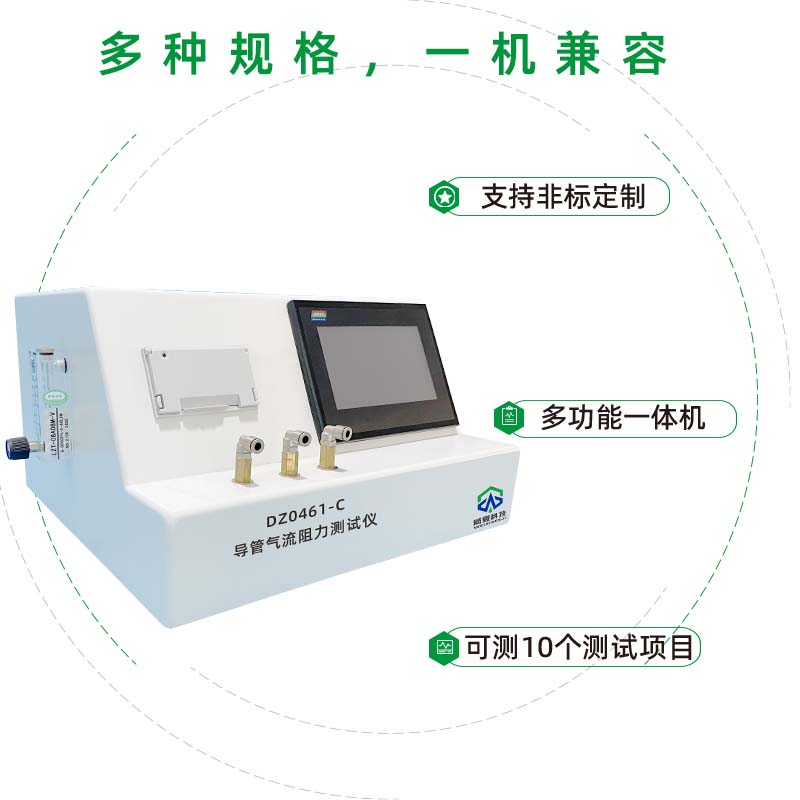

呼吸道用吸引导管气流阻力试验仪

什么是导管气阻？YYT 0339-2019呼吸道用吸引导管标准规定了，整合在封闭式吸引导管上的患者端转换接头，其气阻应符合预期适用患者群体所对应的限值要求。按ISO5367:2014中552来检验是否符合要求，生产企业通过自检仪器——导管气流阻力测试仪完成试验。

导管气流阻力测试仪完成试验步骤如下:

1 原理

由测量通过呼吸管路额定流量时气体的压力增量测试气流阻力。

2 试件

试验在供使用状态下的呼吸管路或在lm长以裁切其长度状态供应的管路上进行。

3仪器

3.1导管气流阻力测试仪-流量测量仪器，能测量呼吸管路的额定流量，精度为士2.5%

3.2 压力测量仪器,精度为士0.01 kP。

3.3缓冲瓶，由一容积为5L的密封广口瓶一根靠近瓶底部进气口和一根靠近瓶口的出气口组成。出气口应呈漏斗形，其内径大于供试呼吸管路的内径。连接压力测量仪器时，应将其位于进气口和出气口之间。

4 导管气流阻力测试仪试验步骤

4.1 预期拉开使用的呼吸管路应在其拉开状态下试验。

4.2本试验步骤在(23+2)℃温度下进行，并将呼吸管路或1m长的呼吸管路在该温度下进行状态调节至少1h后进行。

4.3按图1所示布置仪器，但不连接呼吸管路。调节气流至制造厂标示的额定流量，并保持30s，记录压力测量仪器上的读数，测定试验仪器的气流阻碍。

4.4用一个适宜的接头将呼吸管路及其所带的接头连接于缓冲瓶的出口上。对于成对供应并与Y形件永久相连的呼吸管路，在机器端堵闭一个支管路。保证供试管路的自由端伸直并不受压缩。

4.5调节空气流量至制造厂标示的额定流量，并保持30s。记录压力测量仪器上的读数.

4.6 用(pz-p)计算由呼吸管路产生的压力增量，以千帕表示，并记录该值。

4.7对成对供应并与Y形件永久相连的呼吸管路，从机器端堵闭另一个支管路，用第2个支管路重复4至6。记录两个供试支管路的较高值。

5 结果表示

对于供使用的呼吸管路，以压力增量(pz-p;)标示，以千帕为单位。

对于以裁切其长度状态供应的呼吸管路，以每米长度的压力增量(p;-p)标示，以千帕为单位。
