LOTO示波器如何测试阻抗的频响曲线

模块的输入输出端口，在电路分析上，一般简单表征为电阻来进行计算和分析。但多数情况下，这些端口并不是纯电阻的特性，更精确一些，它可能是电阻电容以及电感的组合，表现为非线性。我们称之为阻抗，比如输入阻抗，输出阻抗。随着通过的信号的频率变化，阻抗也会响应的变化。

大厂出的一些成品，比如芯片，或者模块，一般会提供给客户所需要的阻抗频响曲线，我们通过查看产品数据手册就可以找到。大多数情况下，模块是工程师自己设计搭建的，是没有现成的阻抗频响曲线的，这时候如果要验证设计的品质，我们就需要测试端口的阻抗曲线做参考和决策。

LOTO示波器总结众多的测试经验和考虑各种需求，最近推出了一款微安级的电流探头，配合着带信号源模块的示波器型号，比如OSCA02S,或者OSCH02S，就可以测1M以下的阻抗的频响曲线。

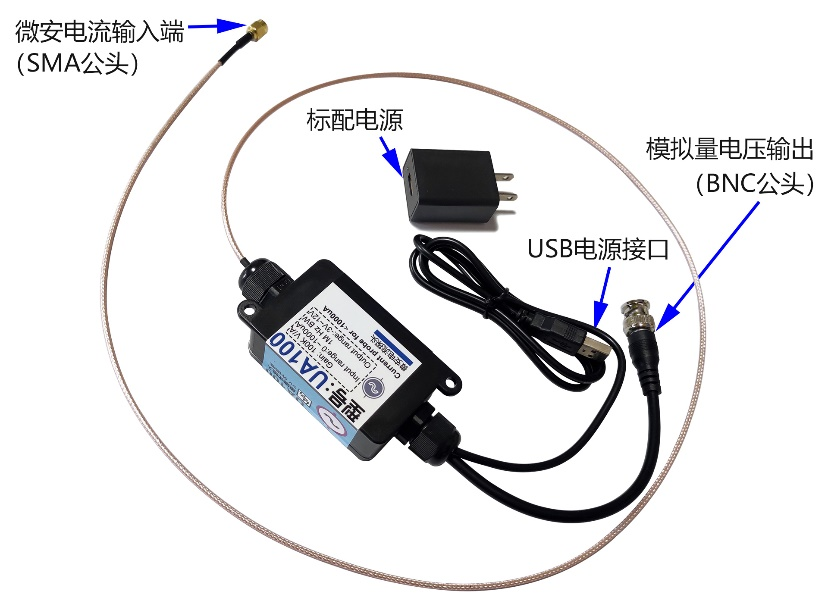

微安电流探头如下所示：

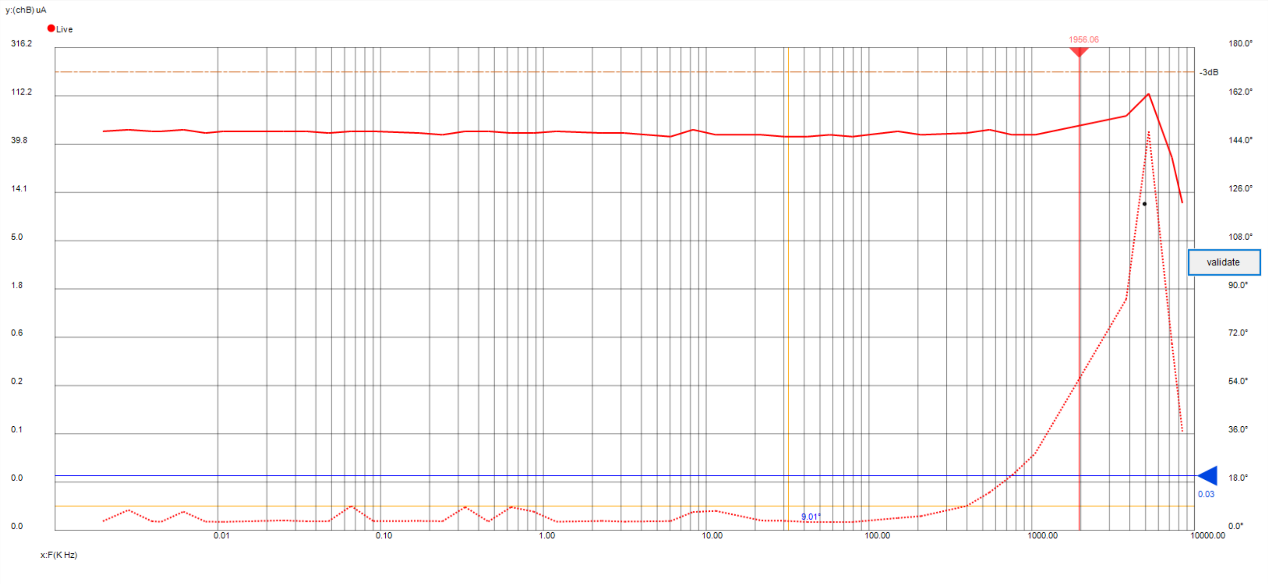

这个探头的量程是0~1000微安，可以测7M赫兹以内范围的电流波形。我们通过它的频响曲线图可以看出，在1M赫兹以内的范围是平坦的，所以我们标称它的带宽是1M赫兹，如下图所示：

我们来测一个这个探头的量程是0~1000微安，可以测7M赫兹以内范围的电流波形。我们通过它的频响曲线图可以看出，在1M赫兹以内的范围是平坦的，所以我们标称它的带宽是1M赫兹。

测试阻抗曲线，我们现在有了电流探头部分，还需要示波器加信号源加频响曲线功能。LOTO这些也都有，可以选择示波器加信号源的型号组合，上位机软件会带有扫频功能，也有频响曲线绘制功能。

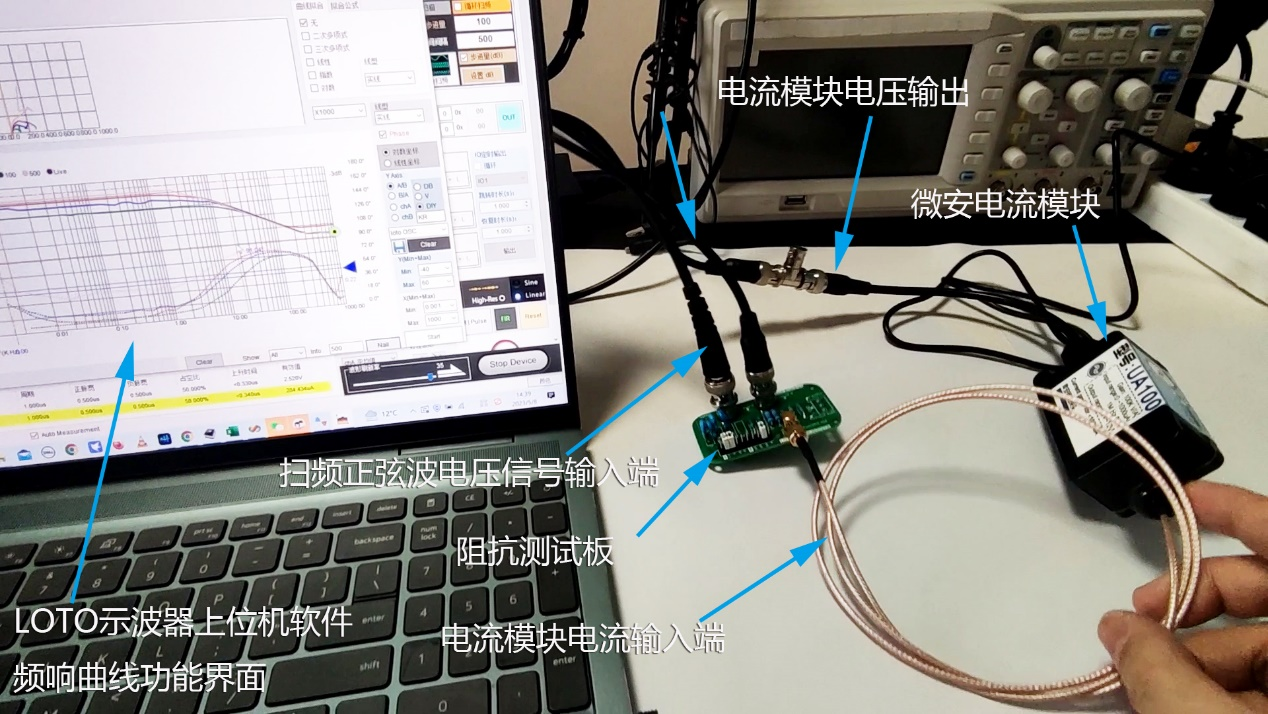

接线如下图所示：

我们把不同频率的正弦波电压波形加在100K电阻上，可以得到不同频率下的电流波形如下：

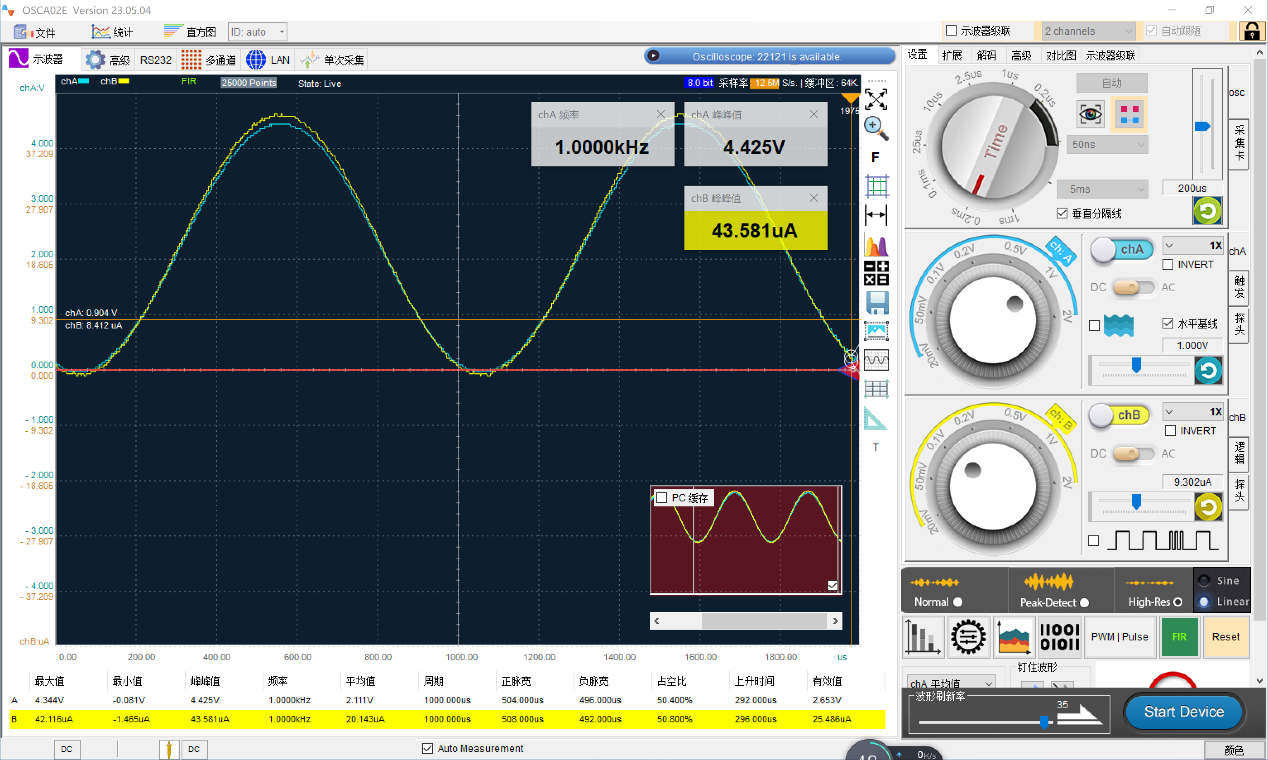

1K赫兹：

10K赫兹：

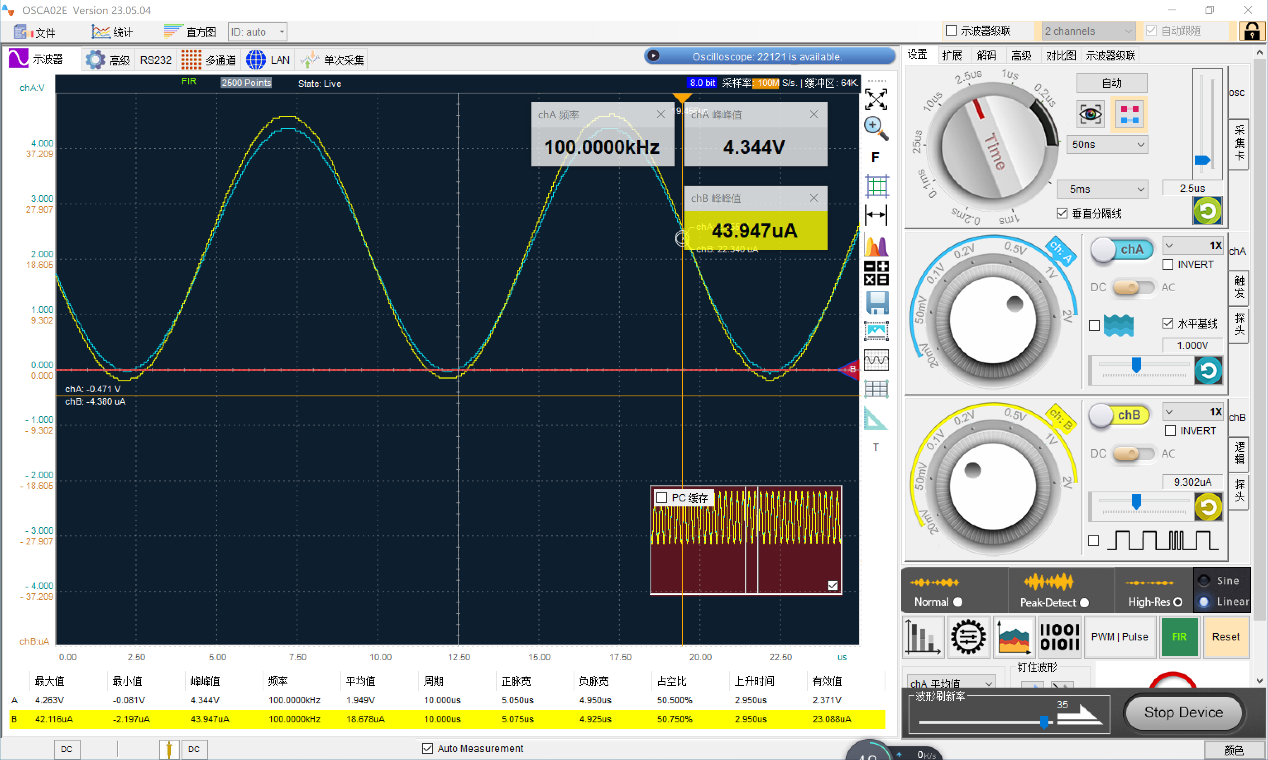

100K赫兹：

1M赫兹：

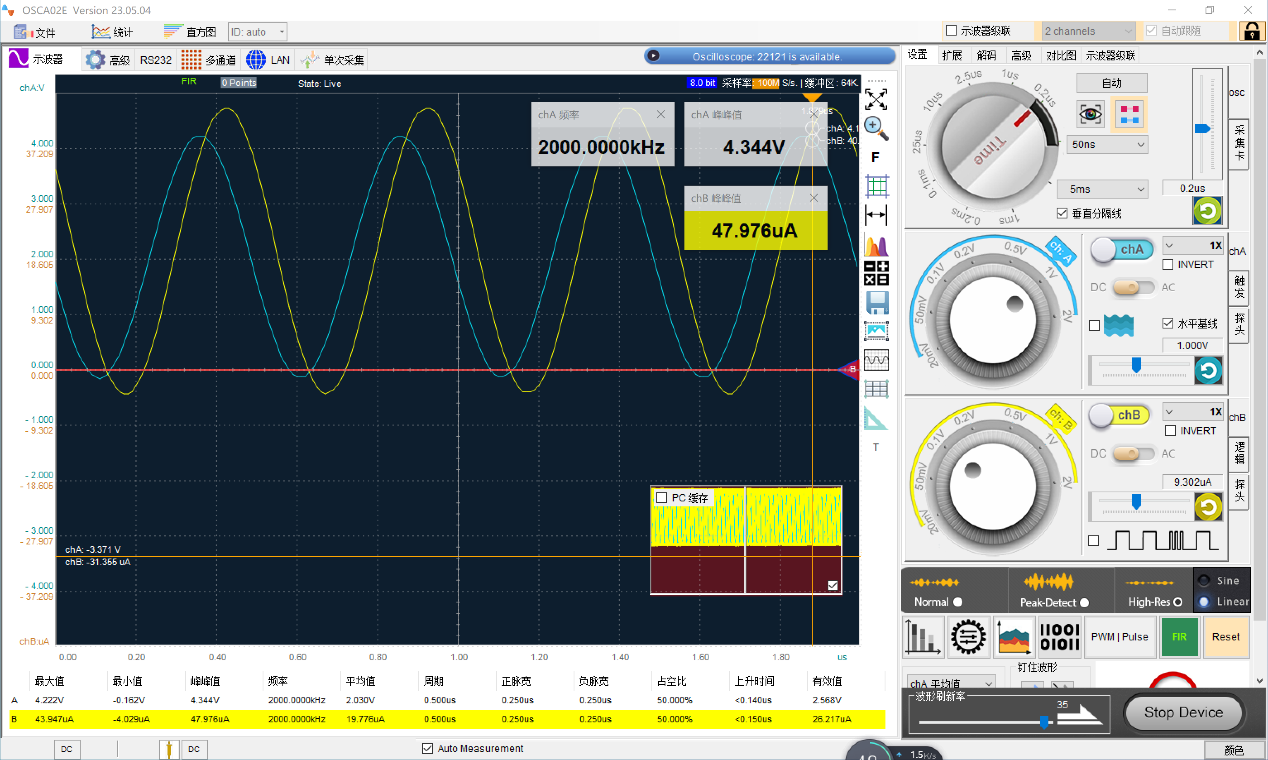

2M赫兹：

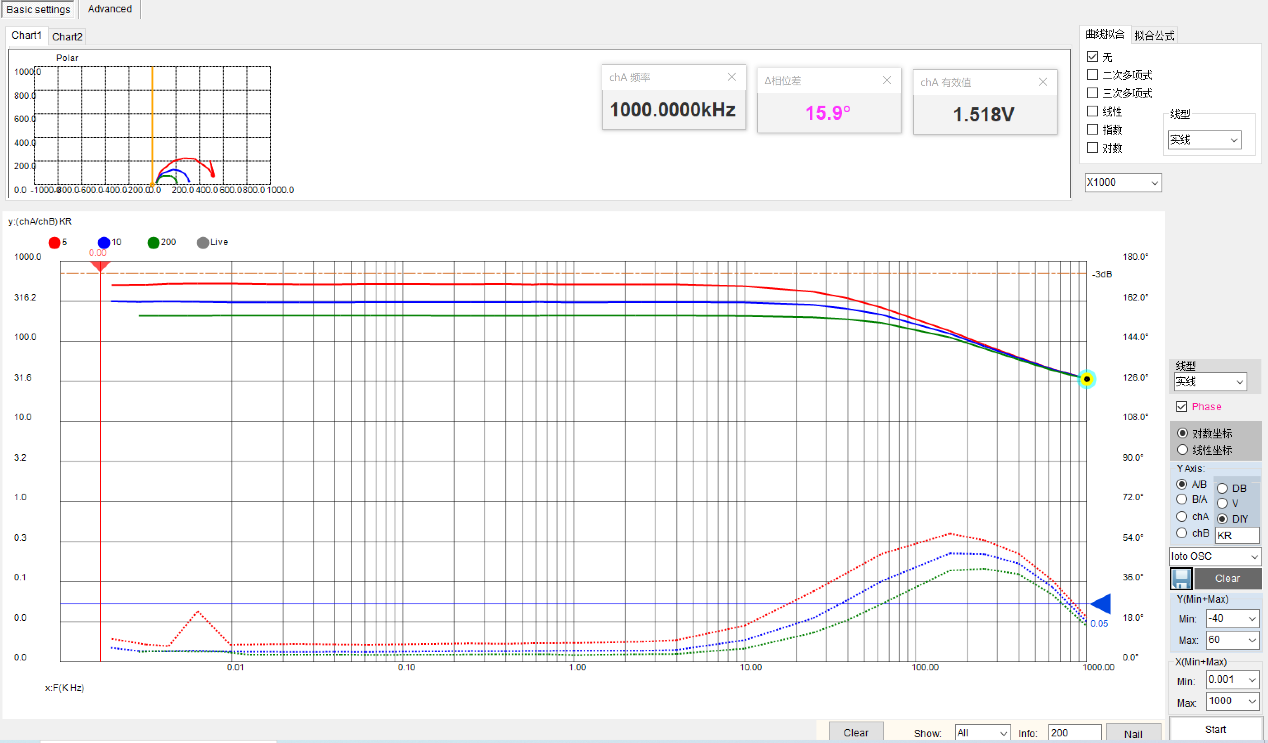

设置好信号源的扫频部分，然后打开上位机软件的频响曲线功能，我们选择电压/电流，也就是通道A除以通道B，就能得到阻抗的频响曲线：
