HDJB-5000光数字继电保护测试仪SMV 接收

MV 接收

【SMV 接收】模块用来进行 SMV 报文（IEC61850 9-2，IEC60044-8 FT3、国网公司 FT3 LE） 检测分析，可按照有效值、统计简报、谐波分析、发送抖动、等间隔性、丢包、错序、报文 分析等测试模式进行分析，可进行合并单元、交换机等测试。

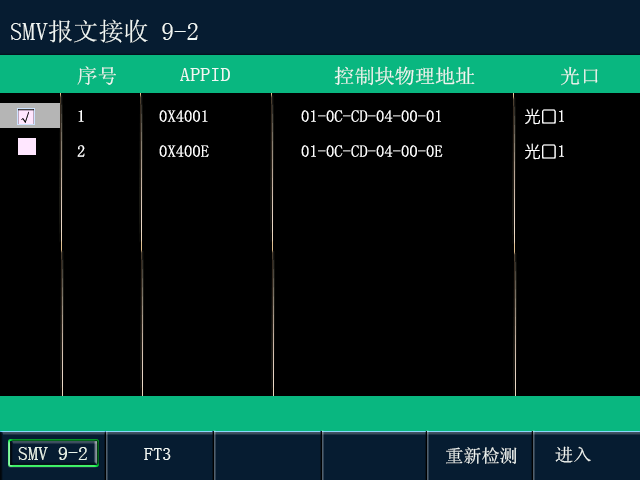

3.4.1.SMV 接收信息

进入【SMV 接收】模块后，将待测设备的光口接入到试验仪后，测试仪会接 收到报文并对其进行分析。展示信息包括 APPID，物理地址，接收光口。通过

选择带检测数据包，按

进入查看。

在【SMV 接收】模块下，按

即可进入 FT3 报文的分析。展示信息包括 LNName，

LDName，DataSetName，波特率。通过

选择带检测数据包，按 进入查看。

3.4.2.有效值

选择接收的数据包后，即可进入有效值（实时值）查看页面，可展示的信息包括，通道 描述、幅值、额定延时、角度、频率、通道数等，同时按

进入功能选择页面，按

即可重新进入 SMV 接收信息查看页面。

3.4.2.统计简报

选择接收的数据包后，按

进入功能选择，通过

选择【统 计简报】模块，即可查看从接收开始到现在测试仪器检测到的接受数据包的问题。按

即可重新进入 SMV 接收信息查看页面。

3.4.3.谐波分析

选择接收的数据包后，按

进入功能选择，通过

选择【谐 波】模块，即可查看接收到的数据包每路通道经过高精度还原后得到的谐波分量，包括基波、

一次谐波、二次谐波、五次谐波。按

即可重新进入 SMV 接收信息查看页面。

3.4.4.发送抖动

选择接收的数据包后，按

进入功能选择，通过

选择【发 送抖动】模块，即可查看接收到的数据包的时间特性、跳变、丢点、错序等情况。按

即可重新进入 SMV 接收信息查看页面。

3.4.5.报文分析

选择接收的数据包后，按

进入功能选择，通过

选择【报 文分析】模块，即可查看接收到的数据包各属性节点信息。按

即可重新进入 SMV
