HDJB-5000光数字继电保护测试仪试验配置

【试验配置】用来进行变电站测试的基础、准备工作，通过【试验配置】

模块，我们可以选择待测试变电站、目标测试设备、以及目标测试设备需要的

SMV 控制块、GOOSE 控制块以及其属性配置

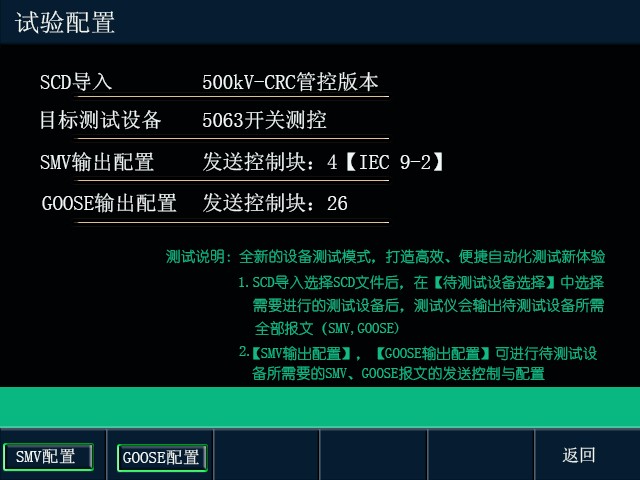

在下图所示界面中按“试验配置”菜单对应的功能键

进入测试

配置页面，如图所示，【测试配置】页面包含的目录项有:SCD 导入、测试目标选

择、SMV 配置、GOOSE 配置。通过

选择条目，

进行 编辑。

3.2.1、SCD 文件导入

选择当前使用的全站配置文件，按

进入“文件浏览器”界面， 页面中会列举 SD 卡的全站配置文件，选择某个配置文件按

会选择指定的 配置文件。按

返回上一目录，选择的配置文件则进行加载。

3.2.2、目标测试选择

选择待测试的过程层、间隔层设备，按 进入“目标测试设备浏览器”界面，页

面会列举配置文件中所有设备，

进行翻页， 进行选择， 按

选择目标测试设备后，按

返回上一目录，目标测试设备需要的 SMV 控制块、GOOSE 控制块数据将会被准备好。

3.2.3. SMV 输出配置

从已准备好、待测试设备需要的 SMV 控制块中确定测试时的控制块数据。通过

选择编辑项，

选择控制块。 可进行以下配置：

1. 选择测试输出的控制块（最多支持 10 组控制块）

2. 进行各控制块额定延时、变比配置

3. 进行各控制块输出光口配置

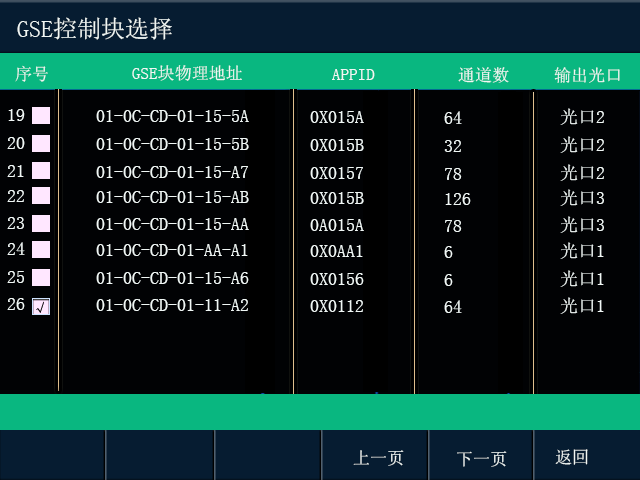

3.2.4. GOOSE 输出配置

从已准备好、待测试设备需要的 GOOSE 控制块中确定测试时的控制块数据。通过

选择编辑项，

选择控制块。

可进行以下配置：

1. 选择测试输出的控制块（最多支持 50 组最大长度 1600 字节的控制块）

2. 进行各控制块输出光口配置SCD 文件读取与导入

仪器附赠 SCD 文件读取以及导入工具，主要用于浏览 SCL 文件中的 SMV 和 GOOSE 控制块以及相应通道配置信息，包括过程层、间隔层设备的订阅、发布信 息，同时生成供测试仪读取的配置信息。

3.1.1、主界面介绍

图 3.1.1

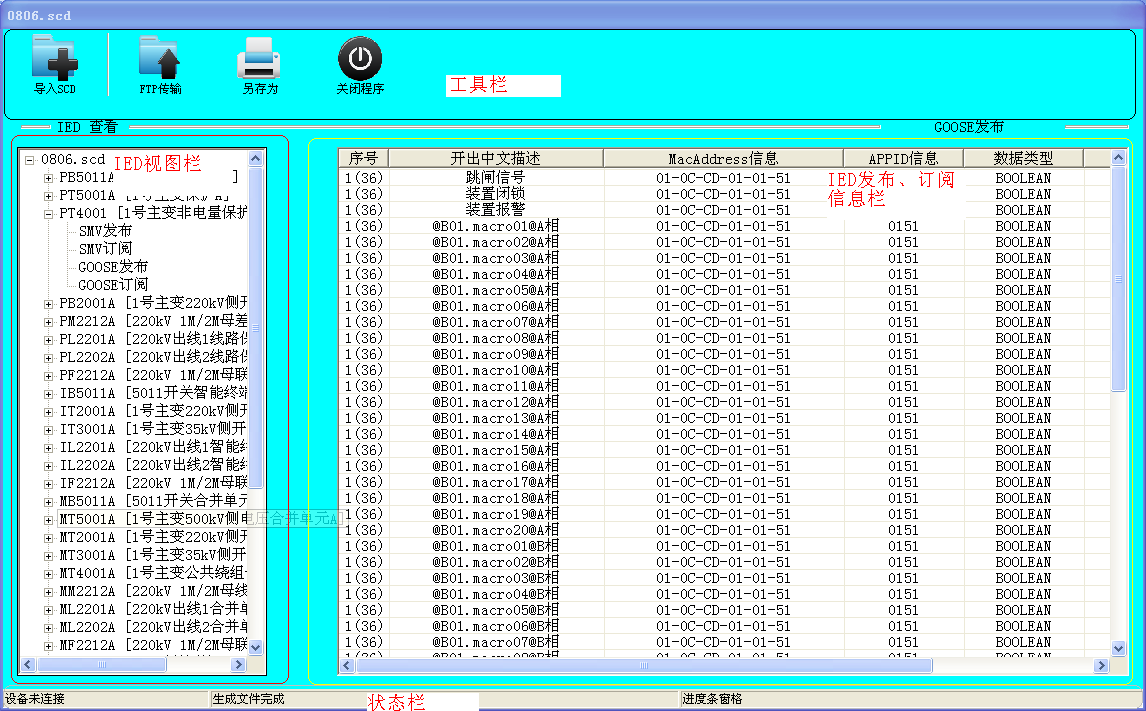

如图所示，SCDEditor 工具的主界面自上而下分为 3 个区域：工具区、IED

视图区，IED 发布、订阅信息视图区和状态区。

工具区：提供快捷操作按钮，目前包括导入配置、FTP 传输、关闭程序、导 出配置功能

IED 视图区：展示 SCD 文件中全部 IED 信息，展开树状图可看到【SMV 发布】，

【SMV 订阅】，【GOOSE 发布】,【GOOSE 订阅】信息。单击后即可在 IED 发布、订 阅信息视图区进行查看

IED 发布、订阅信息视图区：用以显示所选 IED 的【SMV 发布】，【SMV 订阅】，

【GOOSE 发布】,【GOOSE 订阅】信息。

状态栏：显示加载文件状态、解析文件状态、FTP 功能下传输进度提示

3.1.2、SCD 文件加载

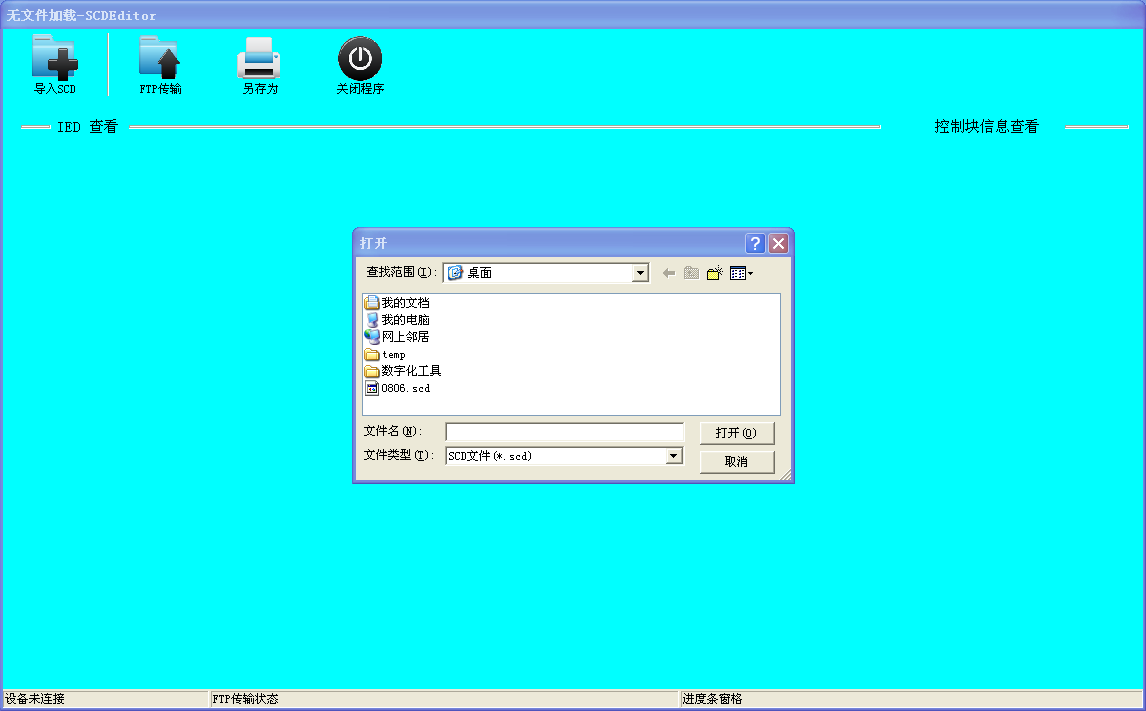

通过点击工具栏“导入配置”按钮，弹出文件选择对话框，选择相应的

文件、点击打开。如图 3.1.2 所示。

而后，本工具会对选中的 SCD 文件进行解析，提取其中的 SMV 和 GOOSE 信息，并解析过程层、间隔层设备的发布和订阅信息，显示到相应的报表视图上。 可通过“GOOSE 发布”，“GOOSE 订阅”，“SMV 发布”，“SMV 订阅”查看，通过“选 择 IED”选择需要查看的过程层、间隔层设备

选择 SCD 文件

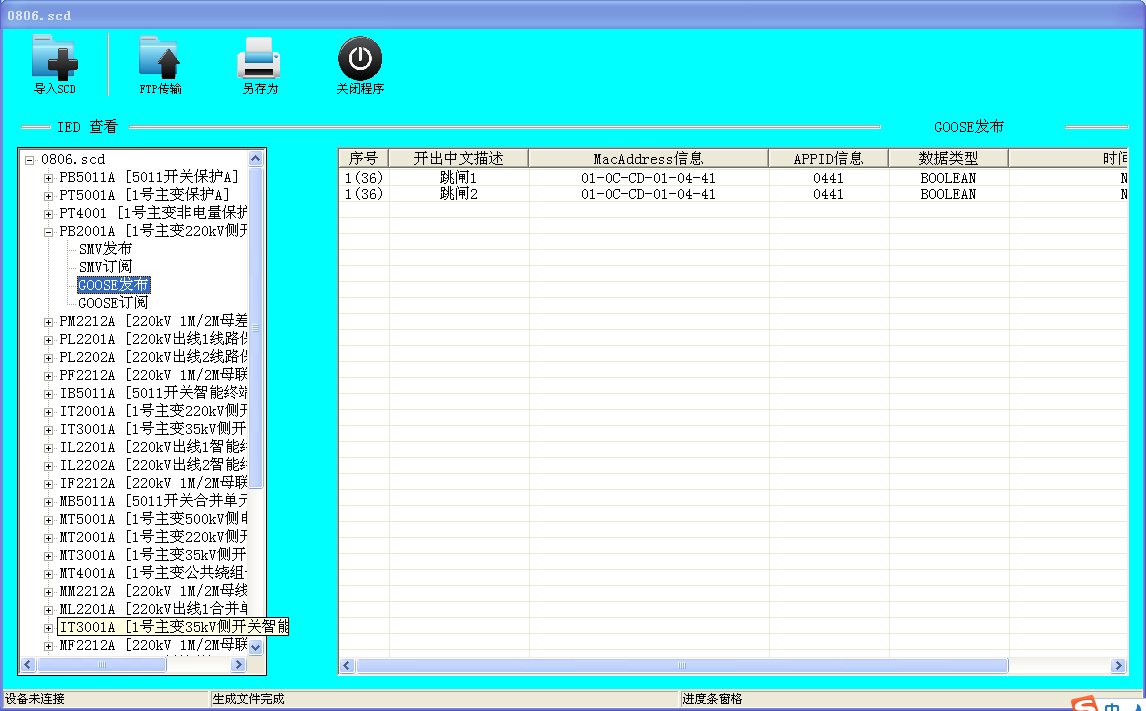

GOOSE 发布查看

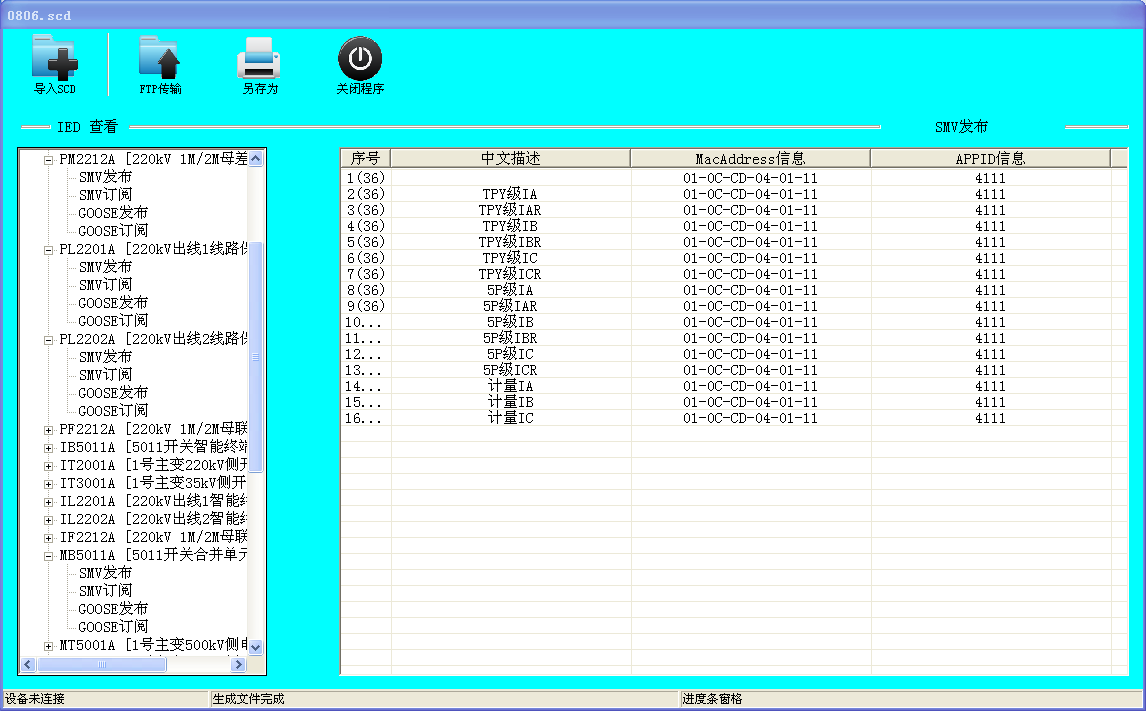

SMV控制块查看

3.1.3、FTP 传输

本仪器系统可不通过第三方（SD 卡）介质、通过 FTP 功能传输至测试仪中。

使用软件的电脑需设置有线网卡网段是（192.168.253.【0-255】），注此网段是数 字站专用网段。

SCD 文件导入后，点击工具栏“FTP 传输”按钮后，如下图所示。通过状态栏

可查看传输进度。

FTP传输
