虹科新品 | 车载以太网媒体转换器合集，带你走

概述

Media Converter可在车载以太网连接(100BASE-T1或1000BASE-T1或10GBASE-T1)和任何具有带RJ-45连接器的标准以太网网络接口卡(NIC)的设备之间建立物理层转换。在转换过程中，设备不存储或修改任何数据包，并具有高可靠性。

一个镀锌钢板的便携外壳，加上方便配置DIP开关，使用户可以毫不费力地与转换器交互。它的设计使它便于携带，易于安装在测试架上。金属外壳使其具有坚固的IP20保护性能。是理想的智能、易于管理的解决方案，协助高效处理车载以太网的工作。它使用车规级连接器，满足在下一代车辆系统中测试与验证最先进的通信技术解决方案日益增长的需求。

产品亮点

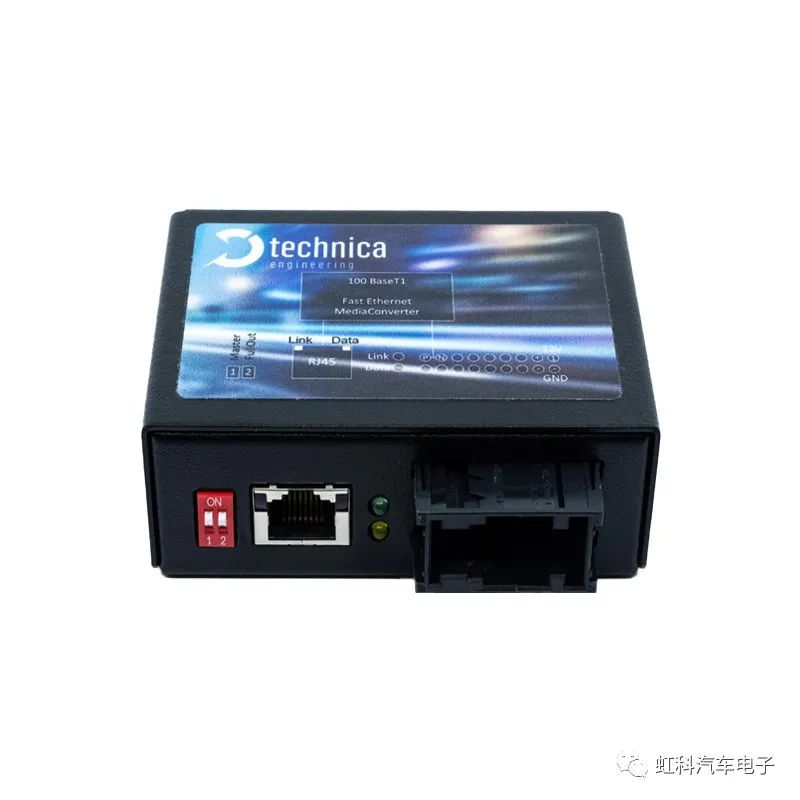

1.100BASE-T1

• 全双工100BASE-T1 (1 x非屏蔽双绞线-UTP) 快速转换为100BASE-TX

• 应用BCM 100BASE-T1 PHY

• 2 x DIP开关，便于配置 (Master/Slave; HalfOut/FullOut)

• 2 x状态指示灯 (包括Linkup和Data数据指示灯)

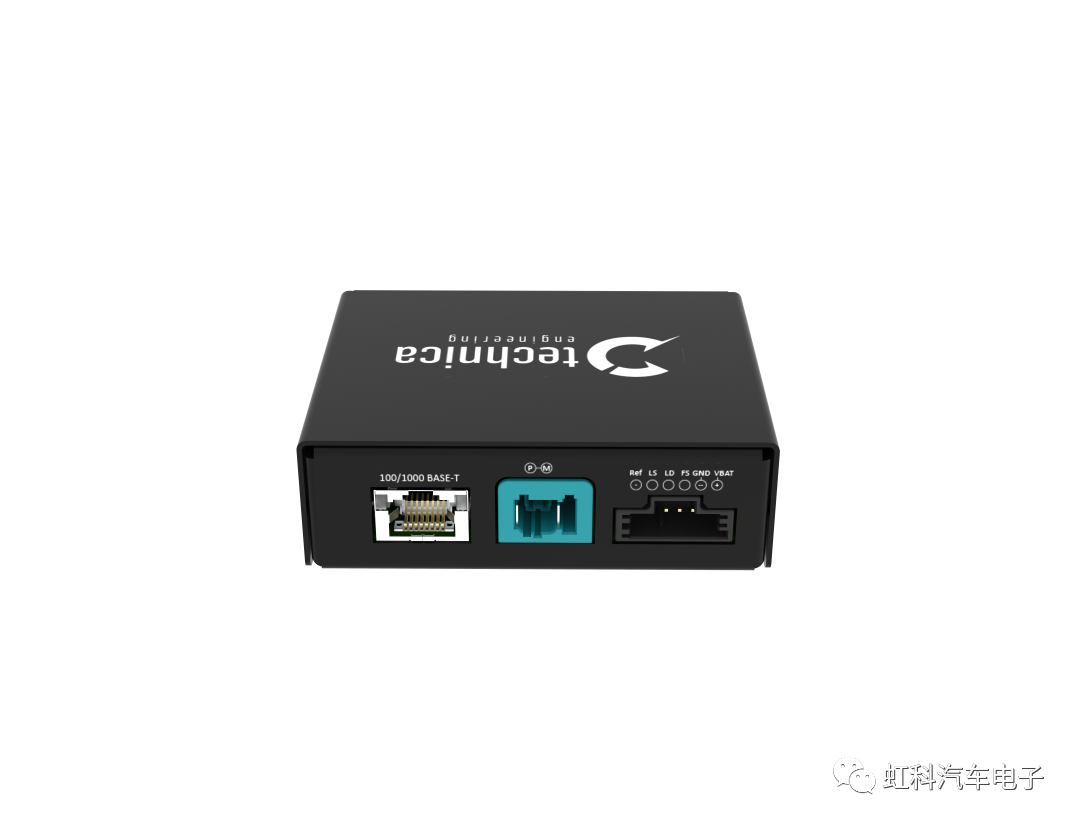

2.1000BASE-T1

• 应用Marvell 88Q2112 A2 PHY, 兼容100BASE-T1

•1 x RJ-45端口，用于100BASE-TX/1000BASE-TX

• 1 x 100/1000BASE-T1端口，不同接口：MATEnet、HMTD (若ECU端带有四孔HMTD接口或需要其他接口，可以修改线束来匹配)

• 4 x DIP开关，便于配置 (Master/Slave; 100/1000 Mbit/s; 传统/IEEE模式; 帧生成)

• 状态指示灯

• MQS连接器

• 输入信号用于启用“强制Slave模式”和“强制链路断开”

• 输出信号用于通知“链路连接状态”

3.2.5/5/10GBASE-T1

•允许通过2.5/5/10GBASE-T1多千兆的车载以太网端口轻松地连接到ECU

•兼容车载以太网的PHY 88Q4364 2.5G/5G/10GBASE-T1 IEEE 802.3ch

•1 x H-MTD端口，用于10GBASE-T1

•1 x 标准 SFP+模块 (10GBASE-T，光学，直接连接电缆)

•4 x 状态指示灯

•4 x DIP开关，便于配置 (Master/Slave; 10GBASE-T1/other;2.5GBASE-T1/5GBASE-T1)

• I/O信号，易于与自动化系统接口

• 输入信号用于启用“强制Slave模式”和“强制链路断开”

• 输出信号用于通知“链路连接状态”

Media Converter应用领域

1. 具体用途有：激光雷达、相机等传感器数据采集；自动化在环HiL测试；下线测试EOL；DV和PV试验等。

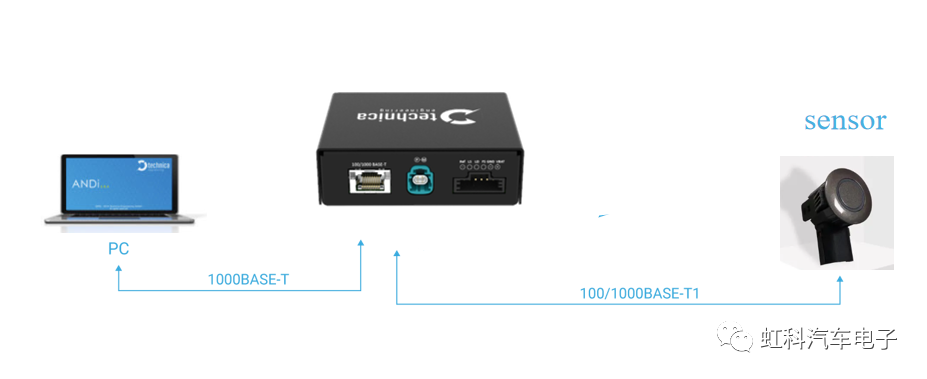

2. 针对性案例：车载以太网接口的传感器，通过转换器与PC上位机连接，进行数据传输。

ENDING

如果您想要了解更多相关信息，欢迎来电咨询虹科，我们将竭诚为您服务！
