共聚焦显微镜——光伏产业制造智能化测量新技

我国智能光伏应用持续升级，产业各环节产量又创新高。根据光伏行业规范公告企业信息和行业协会预测的数据来看，全国多晶硅、组件产量同比增长均超过60%，晶硅电池产品出口同比增长超过156%。

作为全尺寸链精密测量仪器制造商，为加快推进产业智能制造和现代化水平，有效提升光伏产业智能制造水平，中图仪器VT6000共聚焦显微镜可以为太阳能行业实验室和生产过程检测需求服务，提供从二维到三维的多尺度检测手段。

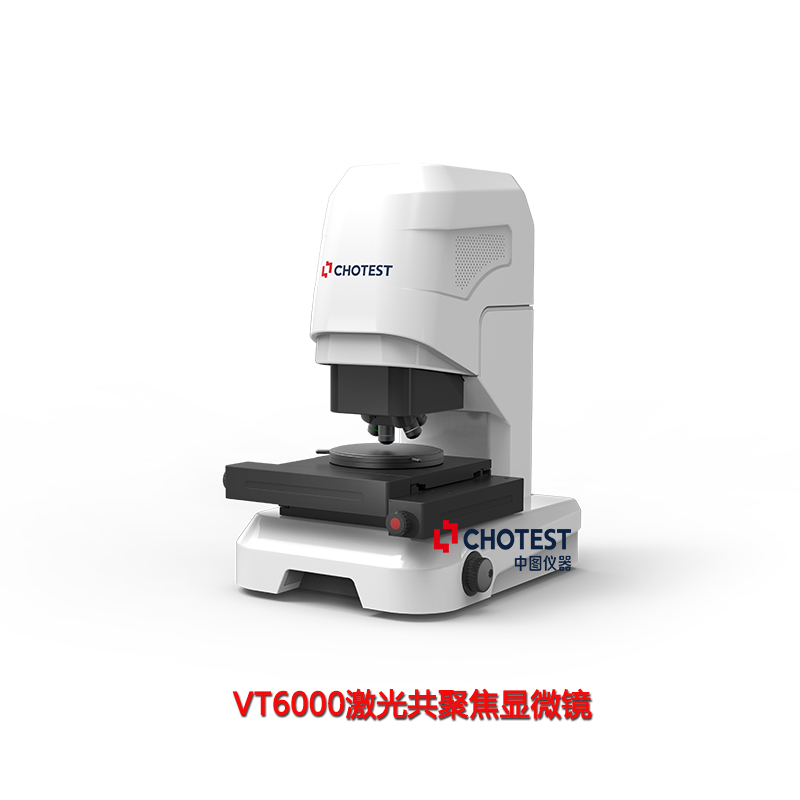

VT6000共聚焦显微镜以针孔共聚焦技术为原理，结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，对大坡度的产品有更好的成像效果，在满足精度的情况下使用场景更具兼容性。

1.真彩图像

配备了真彩相机并提供还原的3D真彩图像，对细节的展现纤毫毕现；

2.结构简单：

仪器整体由一台轻量化的设备主机和电脑构成，控制单元集成在设备主机之内，亦可采用笔记本电脑驱动。

(1)采用全电动化设计，并可无缝衔接位移轴与扫描轴的切换，图像视窗和分析视窗同界面的设计风格，实现了所见即所得的快速检测效果。

(2)采用自研的电动鼻轮塔台，并对软件防撞设置与硬件传感器防撞设置功能进行了优化，确保共聚焦显微镜在使用高倍物镜仅不到1mm的工作距离时也能应对。

VT6000共聚焦显微镜测量全自动化、精度高、快速测量、处理数据便捷等优点，能对太阳能电池片微观结构进行三维形貌重建：

1、能够对电池板绒面这种表面反射率低且形貌复杂的样品进行三维形貌重建，并由专用分析模块自动获取绒面上每个金字塔的体积，比表面积等信息，计算出单位面积金字塔数量和不同尺寸金字塔的比例。

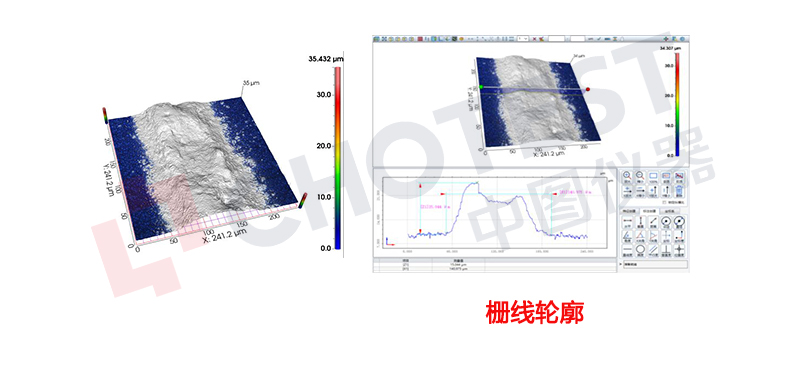

2、对栅线进行快速检测，软件具备对视场内的栅线自动测量功能，能够对扫描获取的三维轮廓进行多剖面分析，计算出每个剖面的栅线高度及宽度尺寸。

新一代测量技术与光伏产业融合创新，非传统光学、白光和激光扫描测量设备是越来越多用户的选择。
