桥式三坐标和龙门三坐标区别

桥式三坐标测量仪结构刚性好，x、y、z方向的行程大，一般为大型机。从结构形式上，桥式三坐标机又可分为固定桥式和活动桥式两种，主要应用于中等测量空间，精度高的情况下，特别是对小尺寸的测量。

1、活动桥式坐标测量机：最常用的三坐标测量机的结构，轴为主轴在垂直方向移动，厢形架导引主轴沿水平梁在 方向移动，此水平梁垂直 轴且被两支柱支撑于两端，梁与支柱形成“桥架”。因为梁的两端被支柱支撑，所以结构刚性好，承重能力大，可完成中型到大型零件的测量任务，得到最小的挠度，且比悬臂型测量精度高。

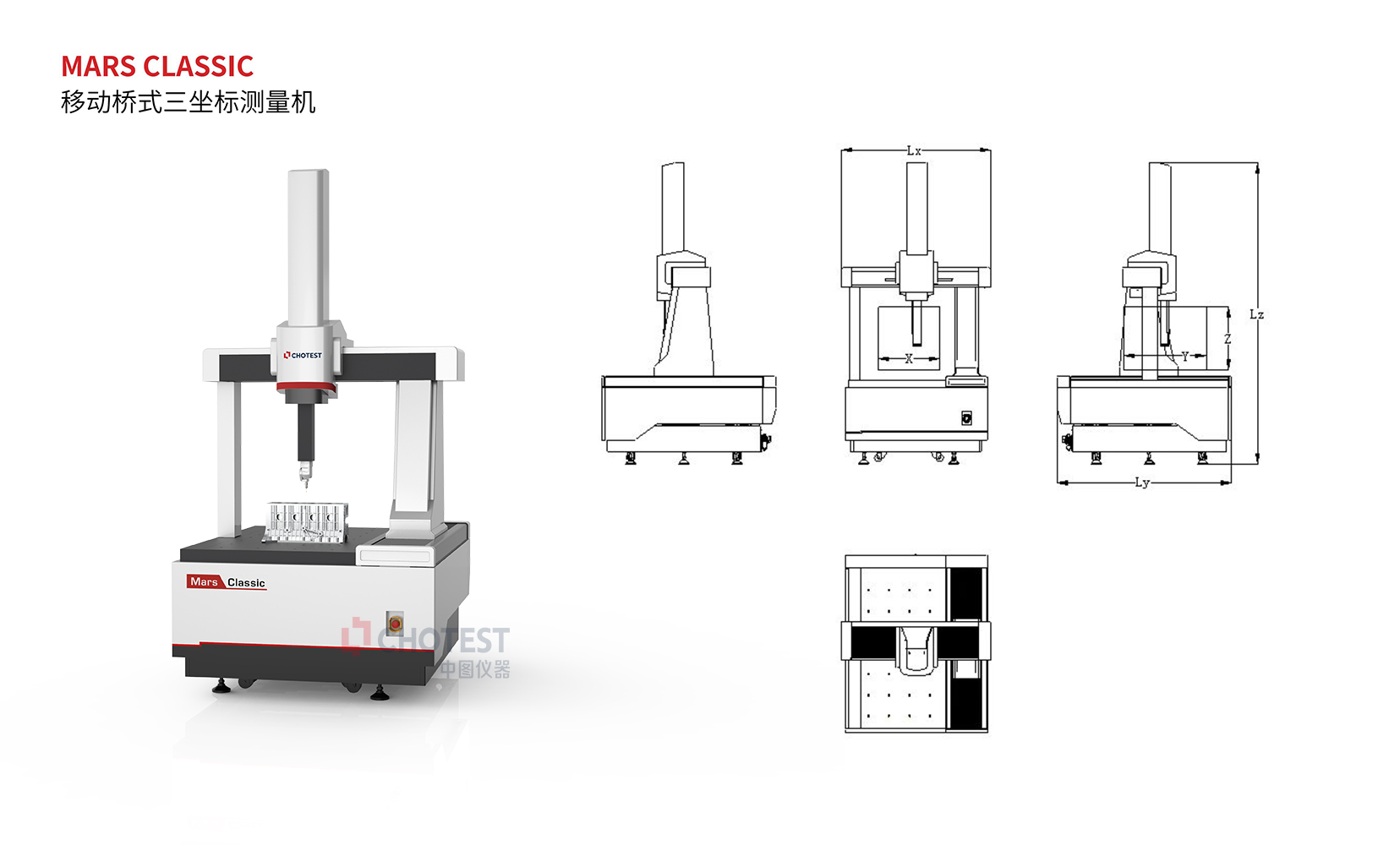

Mars系列移动桥式三坐标测量机支持触发、扫描和非接触式探测系统。能够对各种零件和部件的尺寸、形状及相互位置关系进行检测，也可以对软材质或复杂零件进行光学扫描测量。并且支持测头更换架以及影像相机，同时支持精密转台等。

2、固定桥式坐标测量机：采用此结构的通常为高精度测量机。优点：结构稳定，整体刚性强，中央驱动偏摆小，光栅在工作台的中央，阿贝误差小，X/Y方向运动的相互独立，相互影响小，但测量对象伴随着工作台运动运行速度低，承载能力较小。

3、龙门式三坐标测量机仪的特点是龙门架刚度大，结构稳定性好，精度较高。由于龙门或工作台可以移动，使装卸工件方便，但考虑龙门移动或工作台移动的惯性，龙门式测量机一般为小型机。

总之要根据自己产品特点以及测量需求，选择合适的测量机，在保持产品的生产与设计要求一致的同时，还可以提高生产效率，降低成本投入。
