DT71 智能镊子评测——三合一的镊子、万用表和信

转帖自CNXSoft，作者：Jean-Luc Aufranc

今年早些时候，我发现了一种新类别的设备，这些设备看起来对电子项目很有用，集成了 LCR 表的智能镊子，可以帮助快速识别 SMD 组件。

我收到了另一款小巧但价格实惠的智能镊子型号--Miniware DT71 智能镊子。DT71 可用作万用表和信号发生器，售价约为 59 美元（含运费）。

Miniware DT71 智能镊子开箱

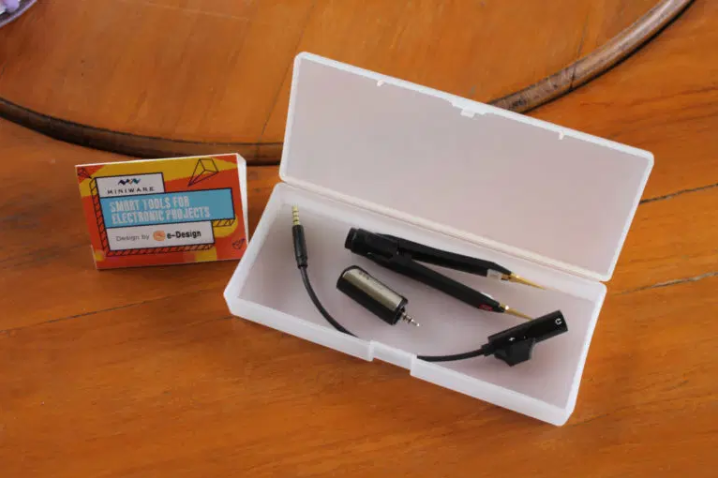

让我们先看看我收到了什么。智能镊子存放在一个由三部分组成的塑料盒中。

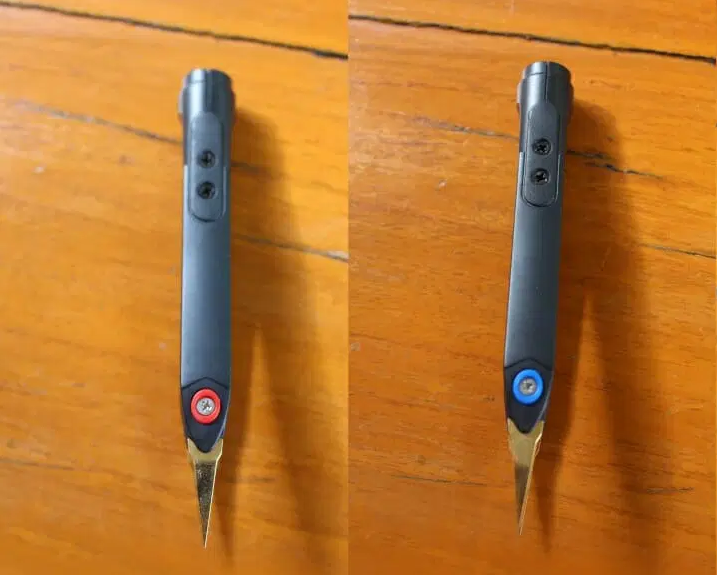

首先，装有可更换镊子尖端的测量臂，有正极（红色）和负极（蓝色）的标识。

有一个 3.5 毫米音频插孔，可让我们将显示控制单元与镊子臂连接，顶部还有触摸按钮。我们还可以将用于充电和数据连接的额外电缆连接到 PC，以自定义各种参数并升级固件，如本评测中所示。

Miniware DT71 规格和主要特性

█ 显示器：360° 可旋转控制器，带 OLED 屏幕，自动识别左手/右手操作

█ 控制器顶部的触摸按钮可通过短按和长按来更改模式/功能

█ 磁性测试臂

█ 万用表功能

• 电阻 – 0.1 Ω 至 2MΩ
• 二极管 – 0.1 V 至 0.3 V
• 电容 – 1 pF – 400 uF
• 电感 – 1 uH 至 50 mH
• 频率 – 10 Hz 至 20 MHz
• 电压 – 1 mV 至 40 V DC

█ 自动识别SMD，包括电阻、电容、电感和二极管，同时显示主要和次要参数

█ 信号发生器 ：正弦波、噪声、脉冲波和用户定义波

█ 测量臂内置双锂电池

█ 尺寸：控制器--47mm；测量臂--106mm

█ 重量 ：22 克

建议在使用DT71之前阅读用户手册。

元器件、电压、频率测量和信号发生器

给镊子充电大约两个小时后，可以通过短路镊子尖端来唤醒DT71。然后它会开机，DT71如果静置 60 秒，会自动休眠。

使用DT71镊子测量24Mhz晶振频率

我进行了以下测量：

DIP 电阻器和电容器测量

二极管压降测量和 LED 测试

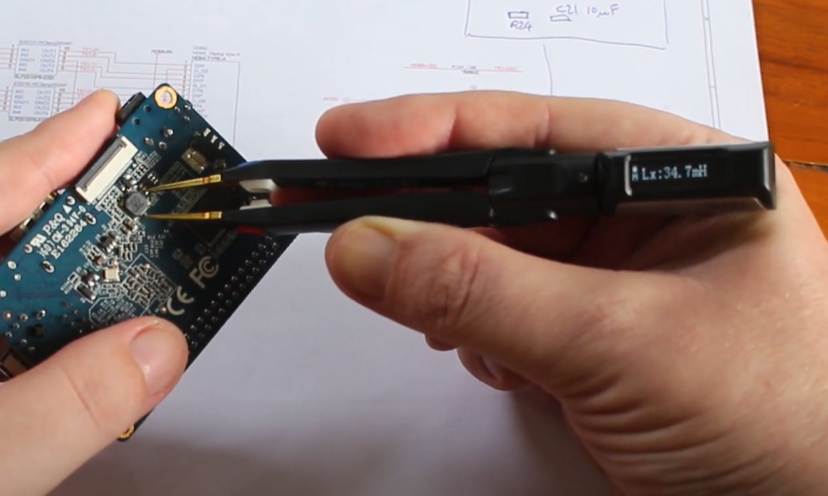

Orange Pi One v1.1 SBC上的电感、频率和电压测量

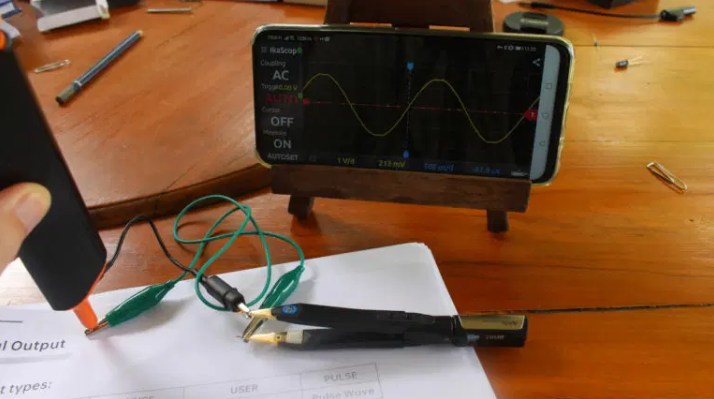

然后我切换到信号发生器模式，使用笔式示波器检查正弦波、噪声、用户定义信号和方波。

DT71整体运行良好，我遇到的主要问题是我有时会不小心触摸控制器单元的尖端并无意中改变操作模式。测量焊接到板上的组件时，您必须考虑并联/串联连接到板上的其他组件，但这也是检查您是否从电路中获得预期值的好方法。

DT71 智能镊子设置和固件更新

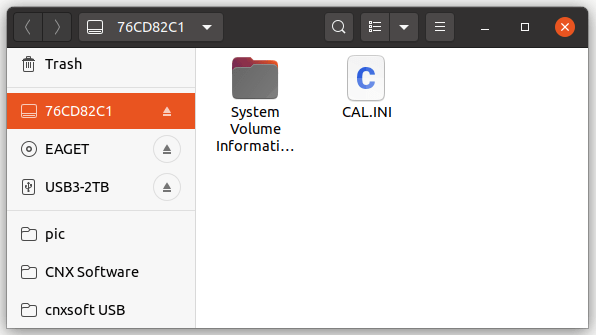

您可以通过 Miniware DT71 随附的数据线将控制器单元连接到电脑上。然后，您应该会看到一个带有 8 位名称的 USB 驱动器出现在您的计算机上，其中包含CAL.INI文件。

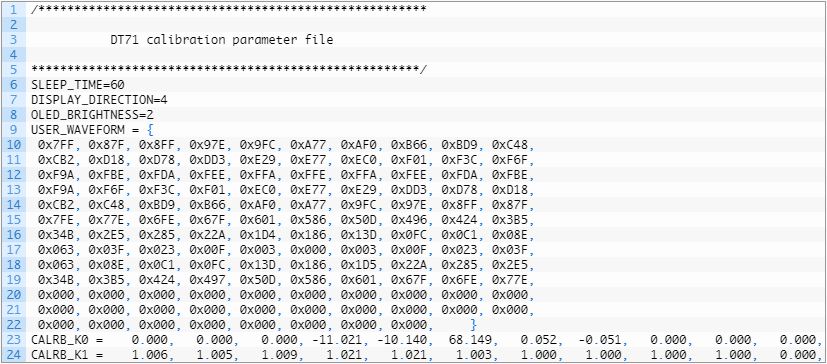

在文本编辑器中打开文件，可以见到可调整的参数：

DT71的用户手册中有详细的参数说明，比如，您可以将 SLEEP_TIME（休眠时间） 设置在 30 到 999 秒之间，而 USER_WAVEFORM 使用代表 0 到 3V 的 3 位十六进制数字定义具有 100 个数据点的波形。

默认 CAL.INI 中还有其他未显示的参数，包括 SINE_FREQ_OPT、NOISE_FREQ_OPT、USER_FREQ_OPT 和 PULSE_FREQ_OPT，它们为信号发生器默认预设频率，范围为 200Hz 至 100 KHz。

当然也可以通过这个 USB 驱动器进行固件更新。在minidso论坛下载新的固件，并将固件文件复制到 USB 驱动器，hex文件自动变为为rdy文件后，就可以成功更新固件。

结 论

Miniware 出品的 DT71 智能镊子对于电子爱好者和工程师来说确实是一个非常有用的工具。可以用来检查 SMT（和 DIP）组件、调试您的电路板、进行电压和频率测量，甚至生成用于测试的信号。我发现它比使用传统万用表的测试线更方便，因为我可以只用一只手进行测量。但DT71不能完全取代万用表，因为测量范围有限，并且不支持交流电压（AC）等功能，而且显然它的信号发生器功能也不如专业的信号发生器那么强大。

但是考虑到DT71的便携性和便宜的价格，那么这一切缺点都不存在，DT71将会成为是一款成功的测量工具，电子工程师可以将DT71随身携带，并且轻松的用一只手就可以辨识各种元件、并测量大概的数值，这种方便是普通万用表和LCR测量仪给不了你的。
