【虹科案例】虹科脉冲发生器在读出电子测试中

大型物理应用中的读出测试

在大型物理实验中，尽管主要作用是观察物理现象的探测器，但非常高效的读出电子采集链同样重要，因为它可以收集和存储许多实时数据。读出链基于分层树结构，其中最低层位于探测器附近，它使用通信协议转换数字脉冲以将信息传递到下一层。通常最低层由 FPGA 系统组成，该系统收集多个检测器的数字脉冲并创建数据包以使用光学链路传送到下一层。在这个系统的开发过程中，工程师们通常在他们的实验室中没有探测器或整个对撞机，因此有必要找到一种方法来模拟探测器产生的脉冲。

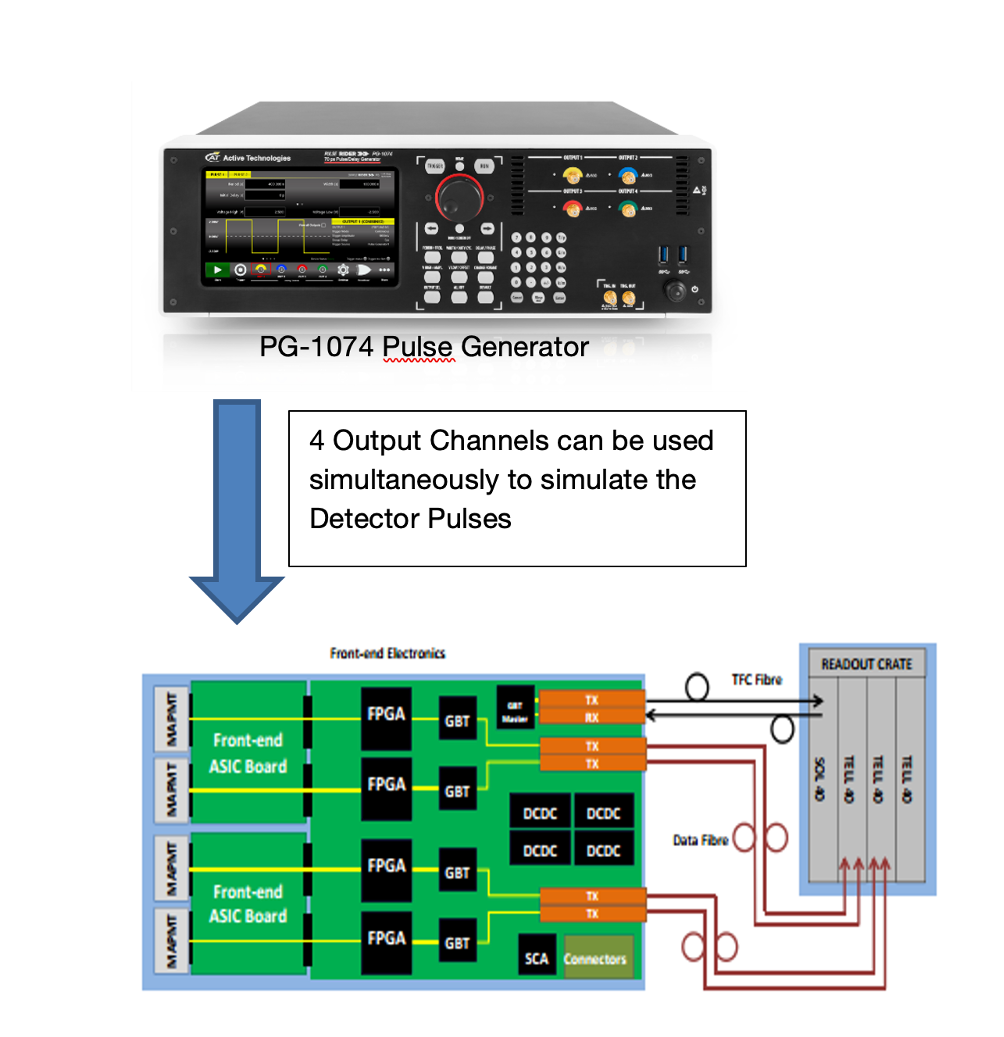

使用虹科PG-1000 系列脉冲发生器，可以测试 FPGA 系统的响应，确保定时和同步，您可以检查如果通道有一些偏差会发生什么，并测试多个脉冲的接收。虹科PG-1000 系列脉冲发生器提供多达 4 个通道，每个通道提供单脉冲、双脉冲、三脉冲或四脉冲，每个脉冲独立于触发输入信号的周期、宽度和延迟。

PG-1074 型号：四通道同步，延迟在 100ps 和 1 ns 之间

激光驱动器

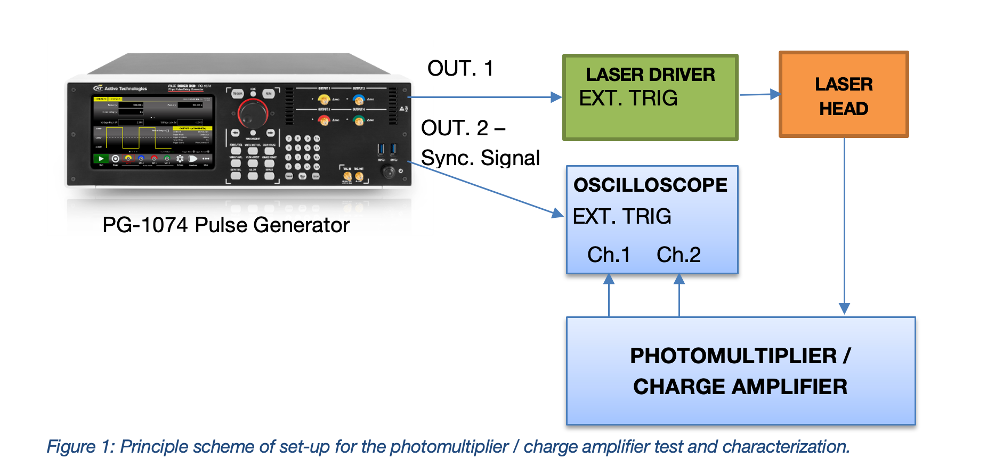

在大型物理实验中，光电倍增管是基础，因为它们允许将光子转换为电荷，而采集系统可以接收这些电荷，从而允许检测光子。声子的发射可以与科学家研究的特定现象相关联，例如切伦科夫效应。在光电倍增管的设计和生产阶段，有必要使用激光束或 LED 二极管对其进行表征和校准。光源必须由具有固定宽度和重复的使能信号驱动。

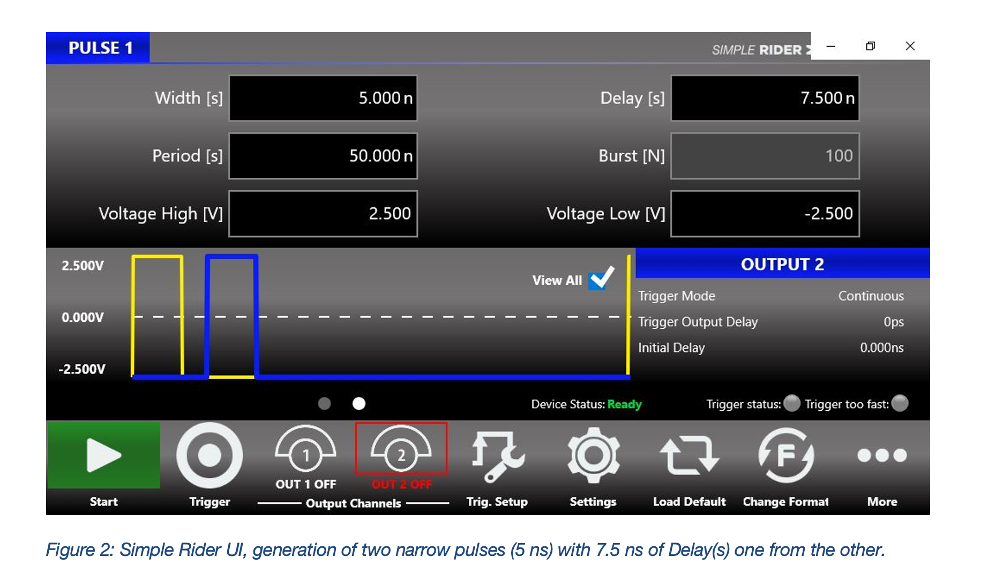

使用虹科PG-1000 系列脉冲发生器，可以生成具有不同宽度、周期和振幅的脉冲。设置单个脉冲使仪器等待外部触发输入或以连续方式生成脉冲非常快速和容易。

速调管控制与同步

速调管是一种专用的线性束真空管，可用于多种应用，例如在用于大型物理实验的对撞机中，它的目的是产生将发生碰撞的粒子。

速调管

与激光应用一样，需要生成使能信号来驱动速调管。该信号可以由基于逻辑端口或FPGA的复杂系统产生，但该系统的设计和开发可能需要很长时间，而且如果需要改变时序，用户必须改变原理图或FPGA 代码。虹科PG-1000 系列脉冲发生器提供现成的解决方案，可使用图形界面和触摸屏显示器以简单的方式控制和修改速调管使能信号参数。

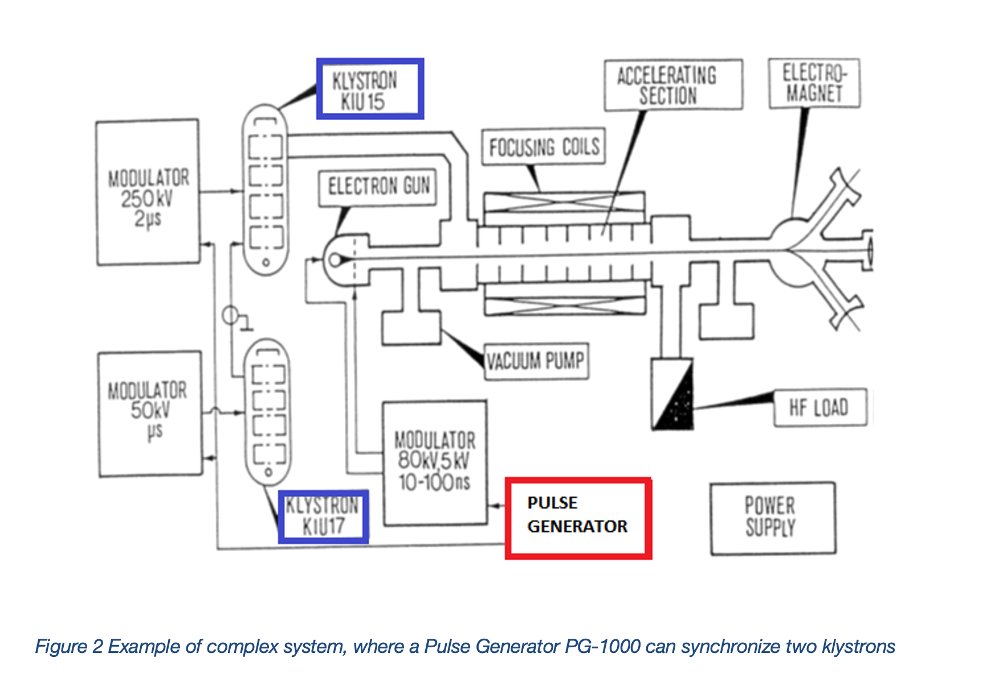

速调管驱动中另一个有趣的应用是同步多个单元的可能性，虹科PG-1000 系列脉冲发生器有多达 4 个独立的同步通道，可用于提供与触发信号有特定延迟的同步信号。此功能允许同步多个速调管进行计数并补偿不同驱动链之间的延迟。
