M8020A BERT介绍及自环回测试

M8020A BERT介绍及自环回测试

1.关键词

M8020A、自检、自环测试

2.摘要

KeysightJ-BERT M8020A 高性能比特误码率测试仪能够快速、准确地表征传输速率高达 16 或 32 Gb/s 的单通道和多通道器件中的接收机。M8020A 可用于测试常见的串行总线标准，例如 PCI Express、USB、MIPI M-PHYTM、SATA/SAS、DisplayPort、SD UHS-II、光纤通道、存储器总线、背板、中继器、有源光纤电缆、Thunderbolt、10 GbE、100 GbE（光和电）、SFP+、CFP2/4 收发信机和 CEI。

本次主要介绍M8020A自检以及自环测试。

3.测试系统搭建

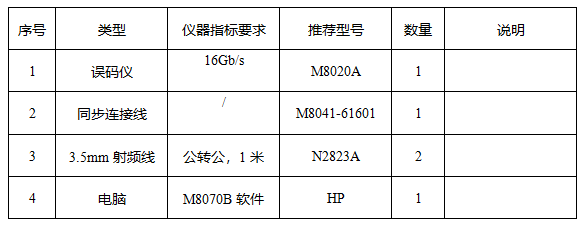

3.1.仪器/附件/软件清单

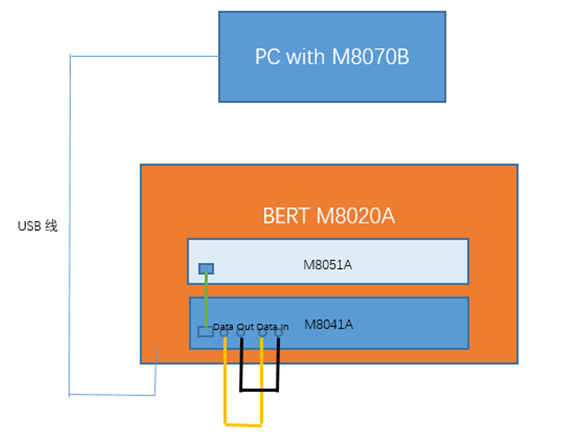

3.2.连接示意图

图1

4. 测试步骤

4.1. 连接设备仪器

图2

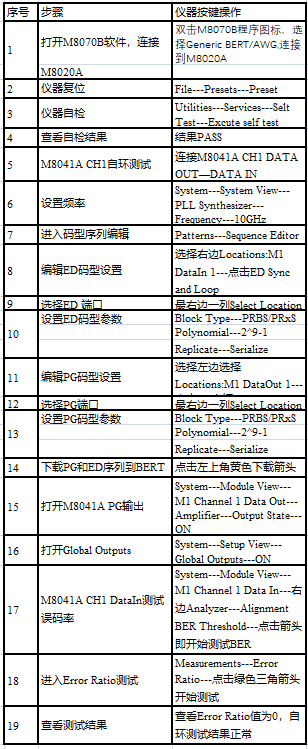

4.2.操作步骤

5.分析总结

M8020A的自检和自环回测试相对来说比较简单，设置好PG和ED的对应端口以及对应的码型即可。需要注意的是当M8020A有两个模块的时候，这两个模块必须同步，否则仪器开机连上M8070B后会报错
