白光干涉仪自动拼接测量功能介绍

SuperViewW1白光干涉仪测量小尺寸样品时，可以测到12mm，也可以测到更小的尺寸，XY载物台标准行程为140*110mm，局部位移精度可达亚微米级别，镜头的横向分辨率数值可达0.4um，Z向扫描电机可扫描10mm范围，纵向分辨率可达0.1nm级别，因此可测非常微小尺寸的器件；而测量大尺寸样品时，支持拼接功能，将测量的每一个小区域整合拼接成完整的图像，拼接精度在横向上和载物台横向位移精度一致，可达0.1um。

测量方法

1.点击XY复位，使得镜头复位到载物台中心
2.将被测物放置在载物台夹具上，被测物中心大致和载物台中心重合；
3.确认电机连接状态和环境噪声状态满足测量条件；
4.使用操纵杆摇杆旋钮调节镜头高度，找到干涉条纹；
5.设置好扫描方式和扫描范围；
6.点击选项图标，确认自动找条纹上下限无误；

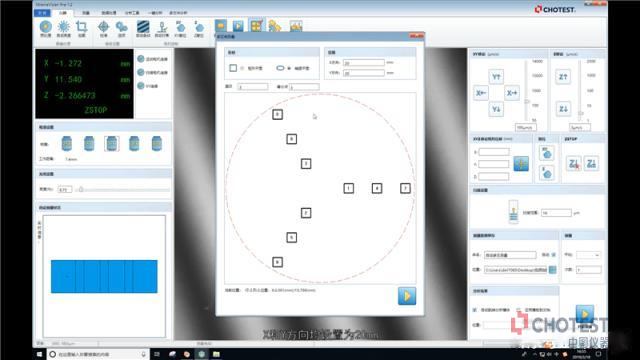

7.点击多区域测量图标，可选择方形和（椭）圆形两种测量区域形状；
8.根据被测物形状和尺寸，"形状”栏选择“椭圆平面”，X和Y方向按需设置；
9.点击弹出框右下角的“开始”图标，仪器即自动完成多个区域的对焦、找条纹、扫面等操作。
