Agilent 34970A通过RS-232与PC之间的连接

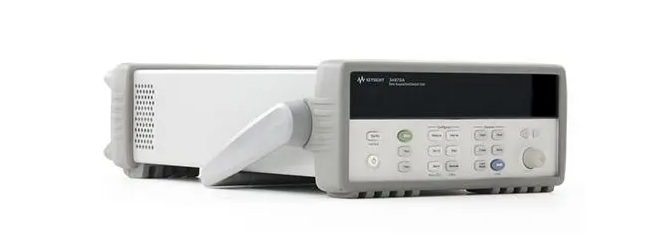

今天给大家介绍这款Agilent 34970A数据采集仪，34970A是一种高性能、低价位的数据采集和开关主机，十分适于数据记录、数据采集和一般的开关与控制应用。

34970A有3个模块槽和8个开关与控制模块可配置，配合日常测试应用，同时34901A 20路继电器多路复用器时，34970A便成为紧凑的、低价位的数据记录器，适于实验室或现场的快速测试。有自引导菜单的直观面板和明亮的、便于阅读的真空显示使独立的设置既快又方便。所有读数都自动加有时间标记并存入-50,000读数的存储器

34970A如何通过RS-232与PC之间的连接？

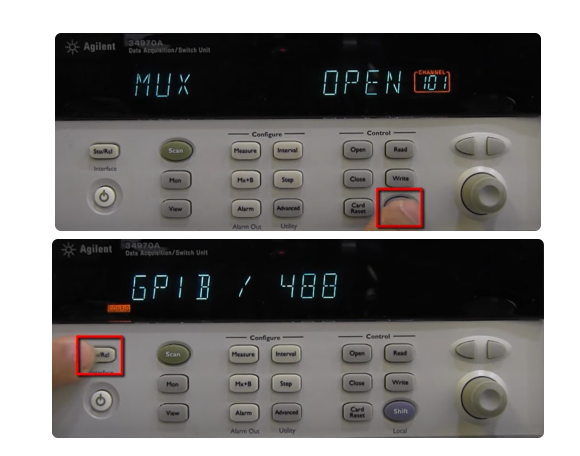

步骤一：首先，我们需要确认34970A接口RS-232是否设置正确，按“shift”键，进入“interface”。

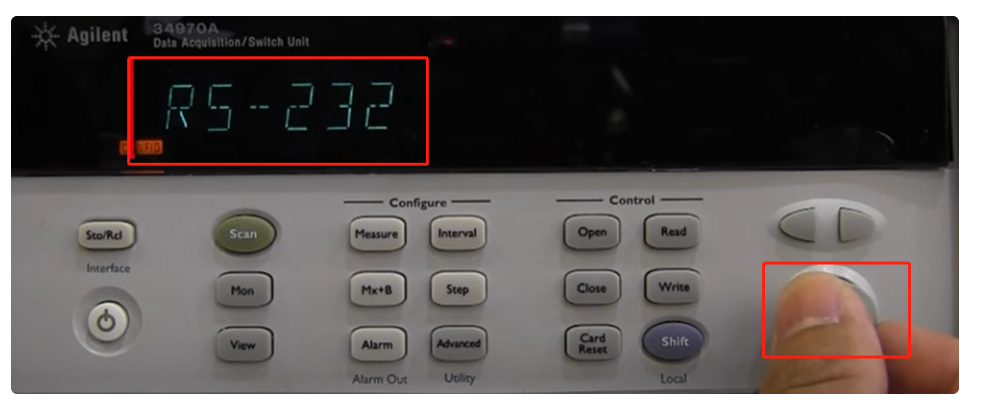

注意：如果默认的接口不是RS-232，则需要旋转旋钮，直到显示为RS-232。按下Sto/Rcl按钮，保存接口方式

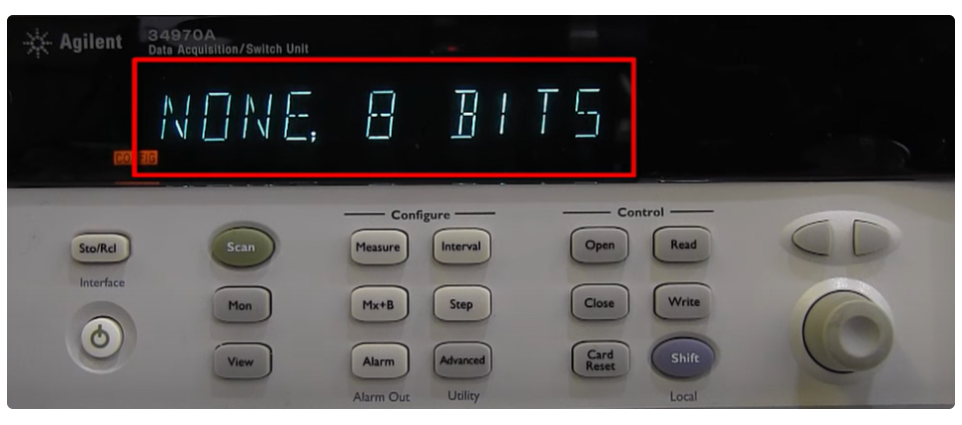

步骤二：接着设置波特率，有几个可选的波特率（2400、4800、9600），这里我们选择9600演示，继续按Sto/Rcl按钮保存参数。奇偶校验选择none,数据8位

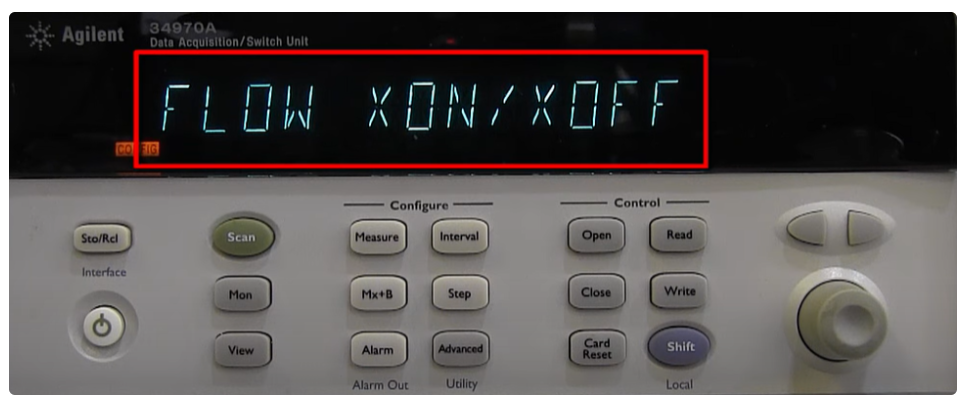

步骤三：设置流控制，我这里设置为XON/XOFF,保存设置，按Sto/Rcl按钮退出界面

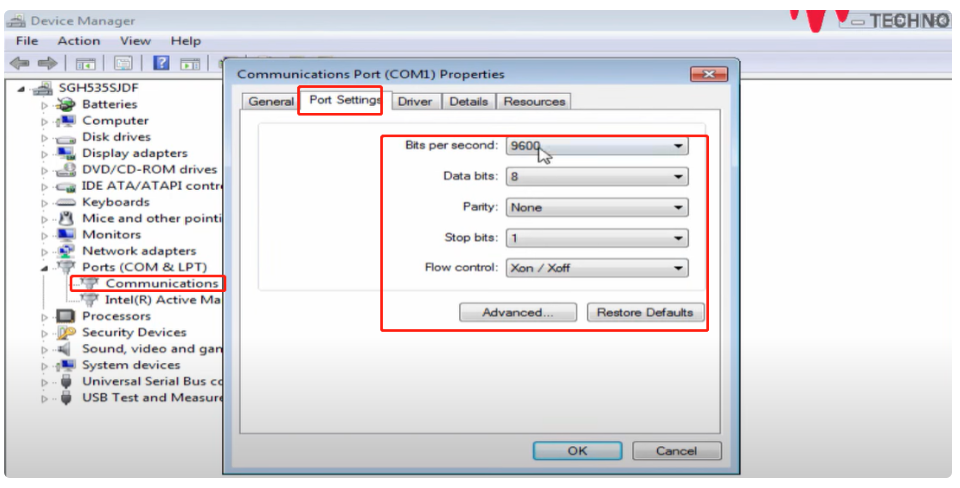

步骤四:在PC机上设置（Agilent Benchlink date logger）,查看PC机端口COM与仪器串口参数必需一样

步骤五：在Keysight IO Libraries软件中设置,单击Manual configuration tab,选择串口，检查并确认设置与34970A上的串口一致，确认无误后，点击"Accept"

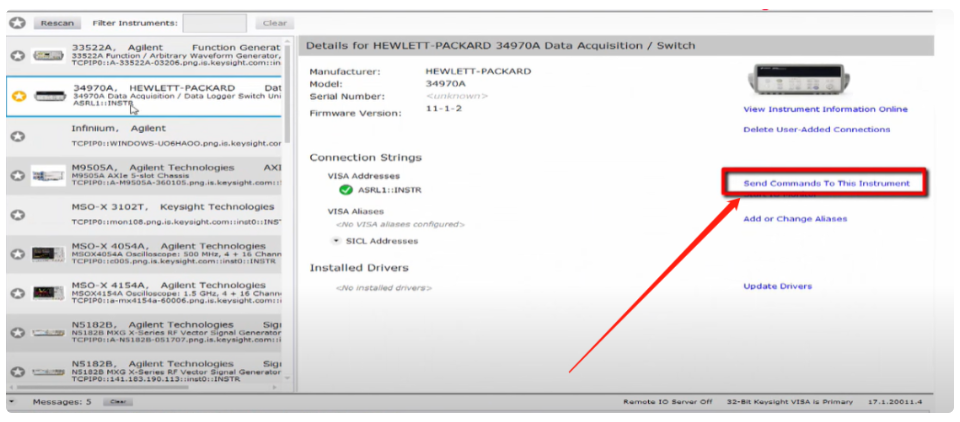

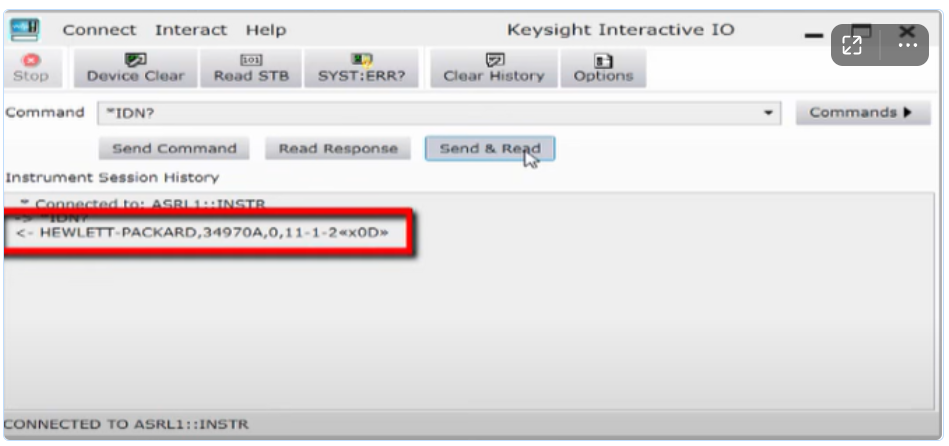

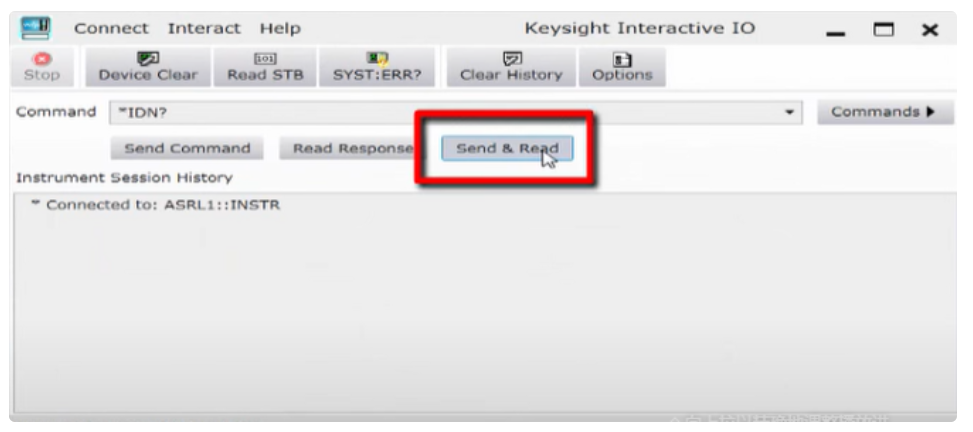

步骤六：点击"Send Commands To This Instrument",选择*IDN命令，并点击Send & Read按钮，界面中返回食品信息，表示34970A与电脑通讯已对建立了连接

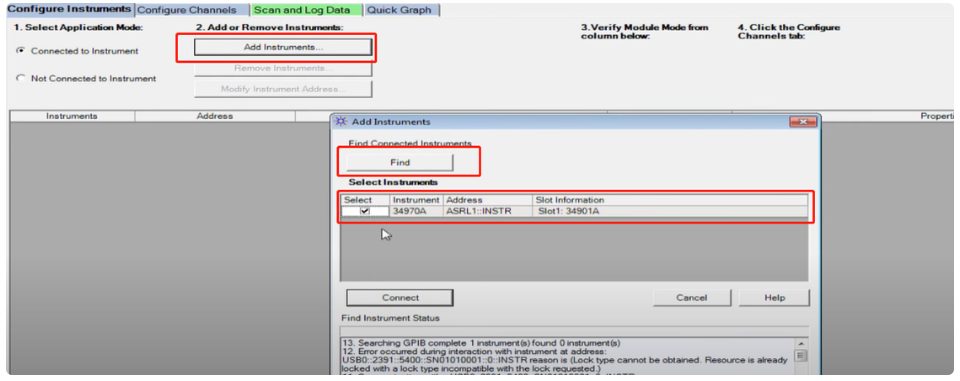

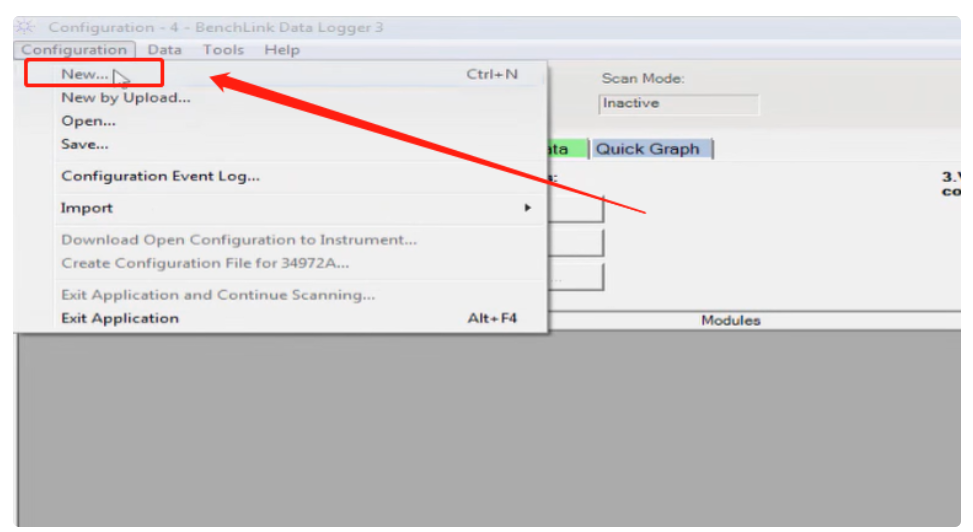

步骤七：设置Data Logger软件，打开软件，配置选项卡中创建配置，创建成功后，点击添加按钮，添加设备并查找。检测到仪器，勾选连接34970A并连接“Connect”

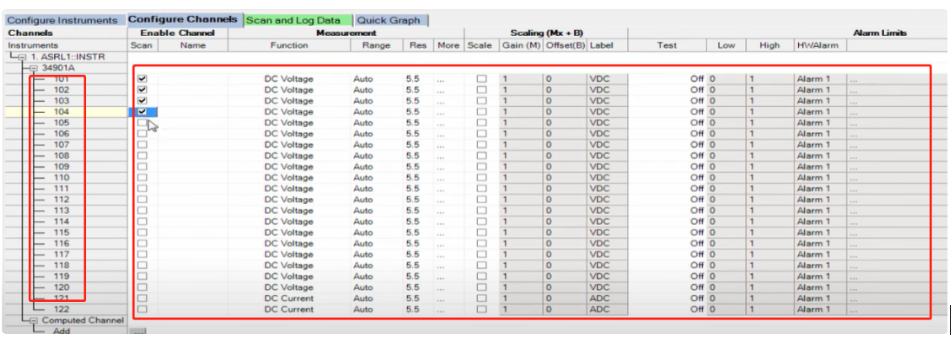

步骤八：配置通道，这里可以按具体需求来配置，完成后单击“Scan and Log Data”，点击运行即可，这里就完成所有34970A通过RS-232与PC之间的连接
