找方案 | 基于立锜科技RT6056可在高侧或低侧进行

RT6056 是拥有 I2C 或 SMBUS 界面的高精度电流检测监视器，可通过读出负载电流和功率消耗而向系统提供完整的负载资讯。

它通过内建的高精度 ADC 模数转换器对电流流过电阻时产生的电压差和汇流排电压进行检测并转换为电流和功率资料，为实现柔性设计还具有可程控的标定、可调转换时间和平均值计算功能。

它可在 -40°C~125°C 的环境温度范围内工作，供电电压范围为 2.7V~5.5V，电流测量点的共模电压范围为 0V~36V。

RT6056 具有开漏的报警信号输出，可在发生过流、过压和功率过大时向系统发出报警信号以实现完整的保护，其封装形式为 MSOP-10。

目前碳权、碳关税受到越来越多厂商的重视，利用RT6056可以监测每个网通产品从早到晚的功率变化，搜集每个使用者的大数据，进而可让厂商在碳交易市场获得更有利的结果！

应用:

服务器、存储和网路设备

可携式、电池供电系统

负载点电源模组

笔记型电脑

高端数位电视机

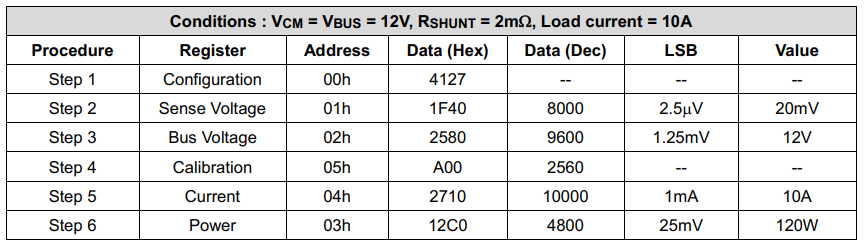

Power Calculation Procedure:

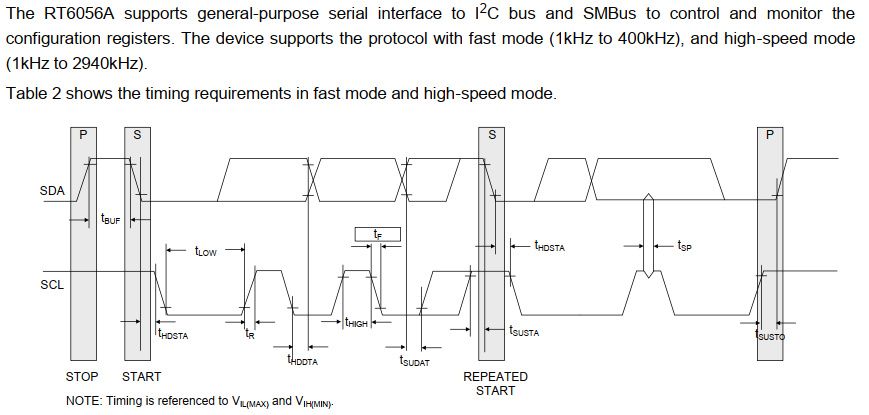

Bus Timing Diagram:

电路图:

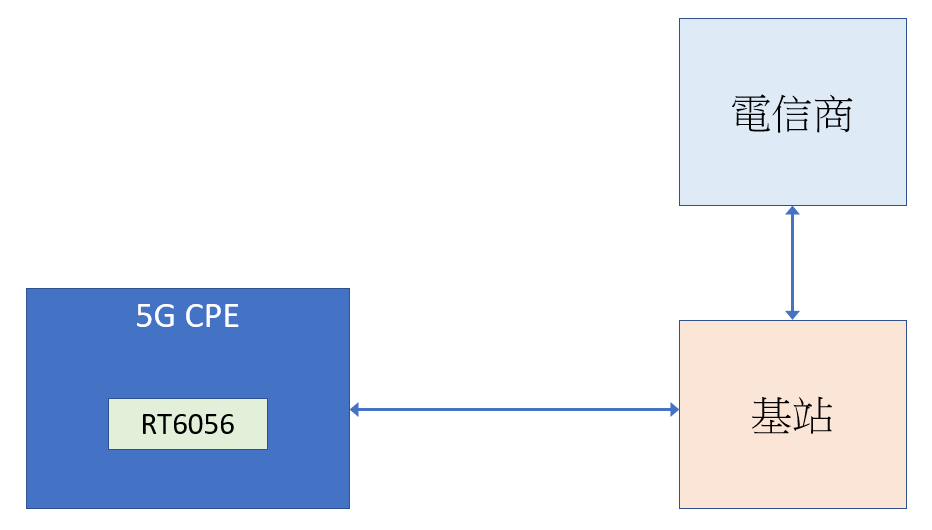

►场景应用图

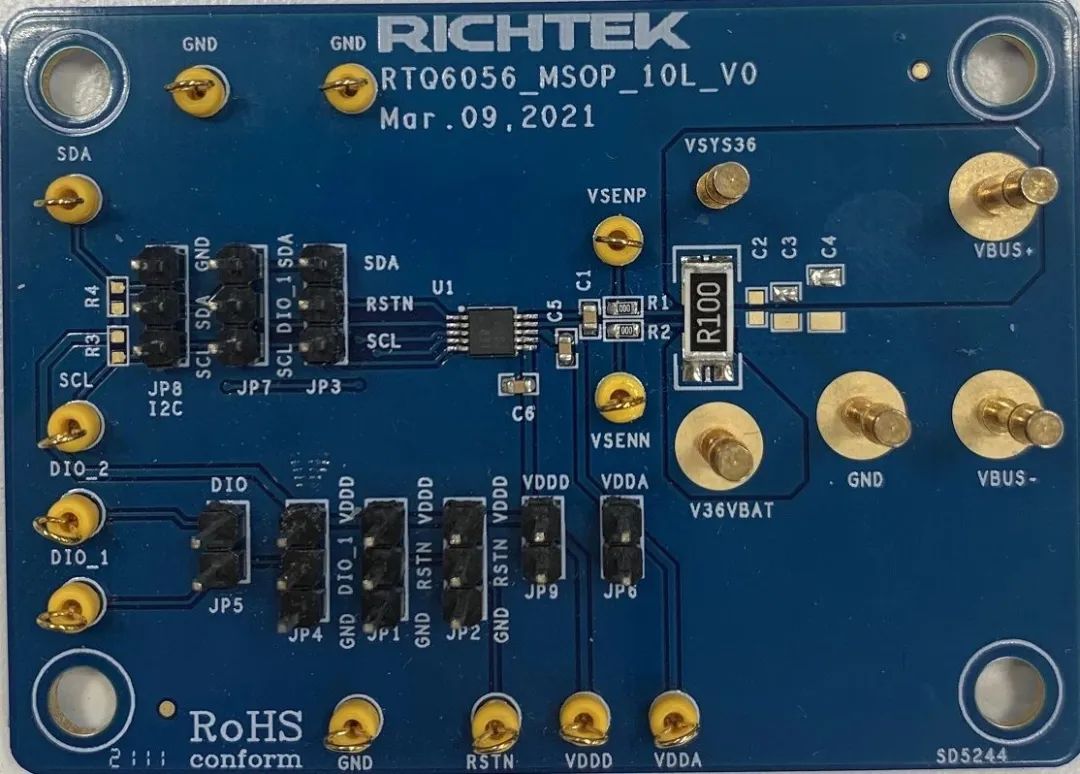

►展示板照片

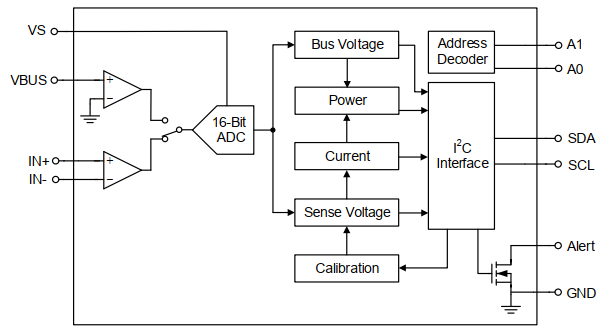

►方案方块图

►核心技术优势

关键特性:

I2C / SMBUS 相容界面;

容许在高侧或低侧实施的双向电流检测;

工作电压范围：2.7V~5.5V;

共模电压范围：0V~36V;

高精度放大器，增益误差最大 0.12%;

低偏置电压，最大 10μV;

上报电流、电压和功耗;

报警阈值可程控;

过流、过压、功率过大报警。

►方案规格

输入电压: 2.7V~5.5V;

输出通道: 1;

Voffset (typ) : 0.0025mV;

CMRR (typ) : 140dB;

包装: MSOP-10
