多通道信号源频率、功率步进联动方便用户调试

时间:2023-01-30 17:20

人气:

作者:admin

标签: 测试测量  射频  硬件

导读:标准信号源在使用过程中可以通过使用功能按键“上”和“下”来设置信号源的输出频率或功率按照步进值做递加和递减。但是在一些特殊的使用环境中,要求频率或功率的步进值可变...

一、功能描述

标准信号源在使用过程中可以通过使用功能按键“上”和“下”来设置信号源的输出频率或功率按照步进值做递加和递减。但是在一些特殊的使用环境中,要求频率或功率的步进值可变。另外在测试一些多端口器件时往往要使用多个信号通道,且信号通道之间也可能有联动需求。为了适配这类使用环境,我们特别推出了三通道信号源SLFS20T,另外在功能性上也做了一些专有的设计,可以更灵活的玩转各路信号让整个测试流程得心应手。

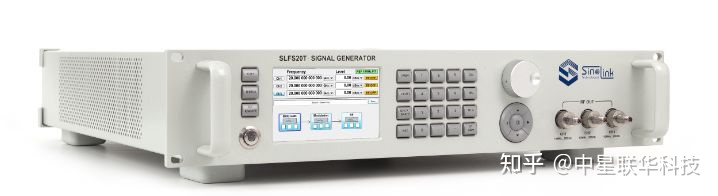

中星联华三通道信号源SLFS20T


二、功能使用

1.设置页面介绍

该功能的设置界面打开流程为:菜单(Menu)→设置(Settings)→射频RF)→基础设定(Basic Settings),打开界面如图一。

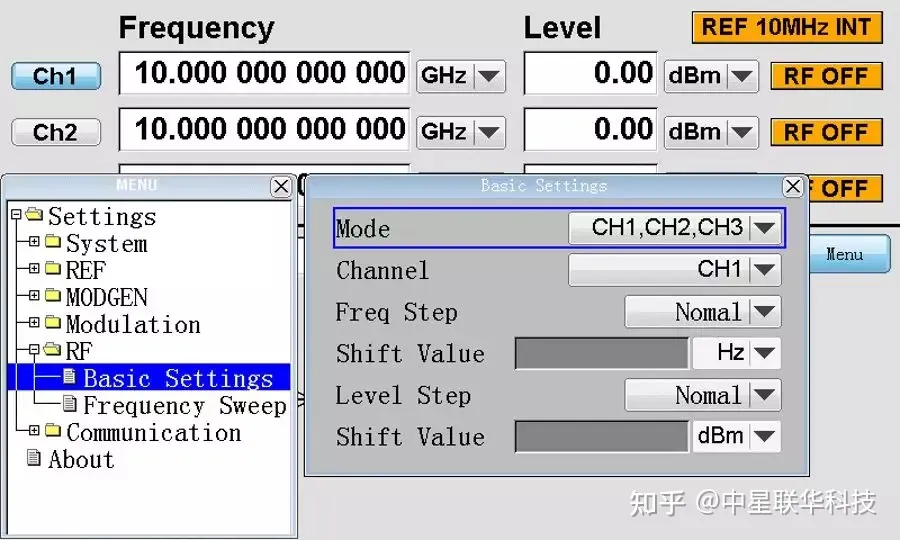

图一 、功能设置页面

该页面下状态栏依次为:各通道信号设置模式、对应通道选择、频率步进状态(标准,可变),频率偏移量设置、功率步进状态(标准,可变)、功率偏移量设置。

2.使用方法

各通道信号设置模式下拉菜单共有5种模式,依次为:三通道独立;CH1和CH2联动,CH3独立;CH1独立,CH2和CH3联动;CH1和CH3联动,CH2独立;三通道联动。下拉菜单页面如图二。

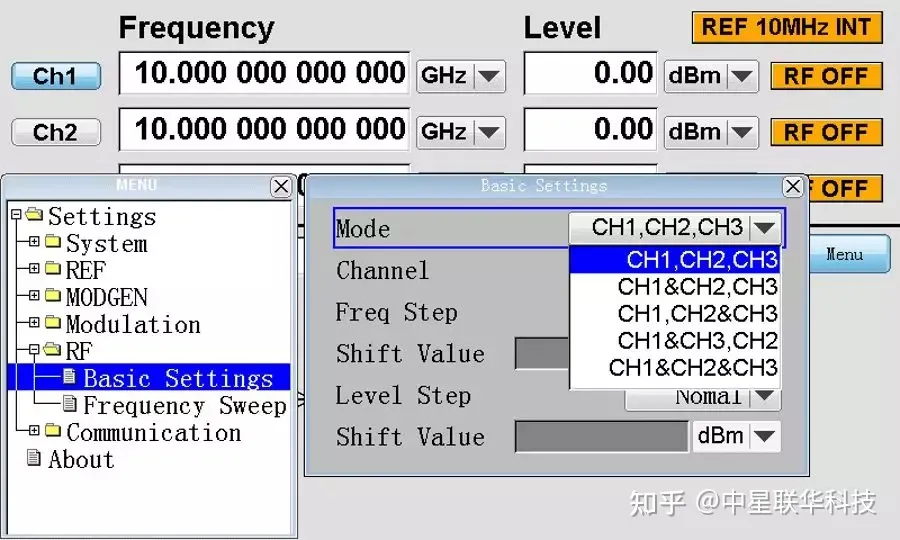

图二、各通道信号设置模式下拉菜单

(1)一般使用模式。

在一般的使用模式下,信号模式设置为三通道独立,频率与功率的步进状态设置为标准模式。那么在信号源主页面的频率或功率设置时,按动功能按键“上”和“下”则频率或功率的步进值为当前光标下的位置增或减一个单位。当我们使用修改步进状态为可变模式时,可以设置对应通道的频率或功率步进为一个固定值。如图三所示。

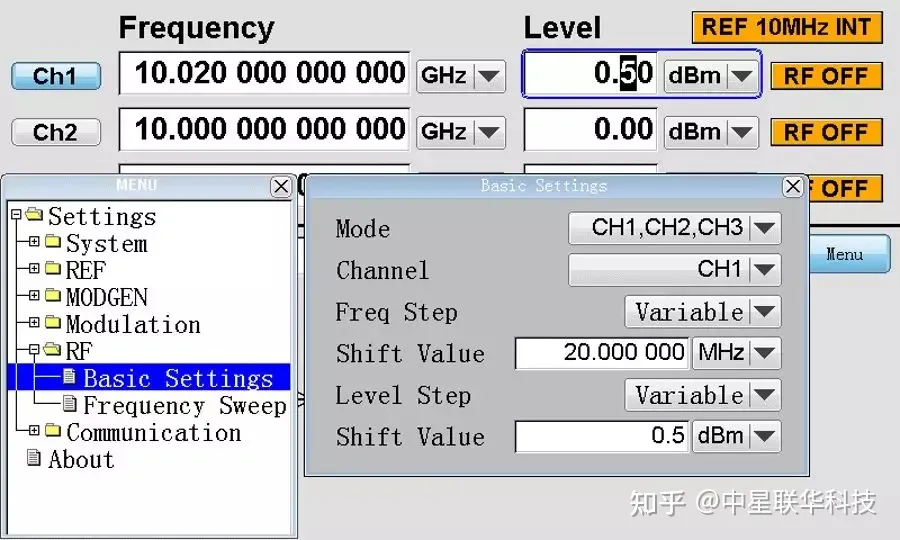

图三、CH1频率与功率步进为固定值的设置页面

此时在频率设置栏按动功能键“上”可以看到频率向上步进了20MHz,在功率设置栏按动功能键“上”可以看到功率向上步进了0.5dBm。

(2)信号通道联动使用模式。

信号源联动使用模式常用于一些变频组件的测试中。若要测试一个混频器,要求输出中频频率不变,那么需要在该混频器本振端口与射频端口加入频率步进一致的信号。那么我们的信号源就可以发挥出独特的作用,可以极大简化测试的操作流程。如果我们要求信号源的通道一和通道二输出不同的频率但是要有相同的频率步进值,首先我们设置信号模式为CH1和CH2联动,CH3独立,将频率步进状态设置为可变状态,步进值设置为20MHz。然后在频率设置栏分别将CH1和CH2的频率设置为5.1GHz和5.2GHz。然后在通道1或通道2的频率设置栏按下功能键“上”可以看到通道1和通道2的频率同时步进增加了20MHz。此时CH3也可独立设置其步进频率值。设置页面如图四所示。

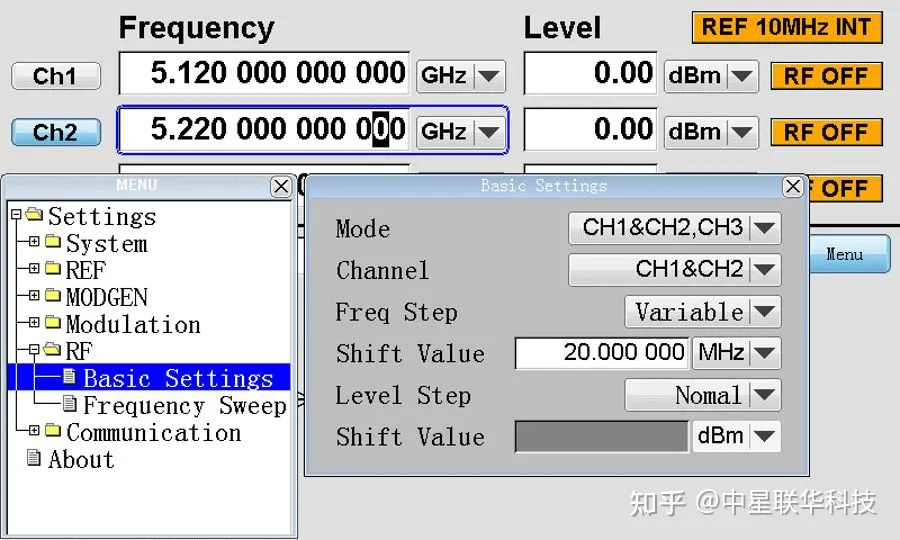

图四、CH1和CH2联动,CH3独立的设置页面

可以看到我们的各通道信号设置模式可以使信号源三个通道自由两两组合,同样也可以三个通道同时联动,设置页面如图五所示。

图五、三通道联动的设置页面

特别注意:各通道信号设置模式设置为三通道独立时才可以分别设置各路信号的功率步进值,其他模式下均为默认的功率步进状态,即光标位置加或减一个单位数据。

----------------------------------------------------------------------------------------------

文章摘自中星联华科技知乎官方账号
