【解决方案】安科瑞智能小母线监控在数据中心

1

概述

数据中心综合解决方案 ，智能母线监测概述数据中心 。服务器配电传统采用精密配电柜，占用空间较大，配电线缆多，新増设备不便，为了节省面积，智能小母线方案由于不占用机房面积、可按需灵活播拔，受到很多数据中心的青睐，被越来越多的应用。安科瑞智能母线监控产品分为交流和直流母线监控两类，包括始端箱监测模块、插接箱监测模块以及触摸屏，另外还可以搭配母线槽连接器红外测温模块用于监测母线槽的运行温度，确保母线槽配电安全。

2

参考标准

GB50174 《数据中心设计规范》

TIA942 《数据中心通信基础设施标准》

GB51409 《数据中心综合监控系统工程技术标准》

DB31/T1302《数据中心能耗在线监测技术规范》

CDCC 《数据中心监控系统技术白皮书》

3

配置方案

针对电力智能母线需求新设计的产品，该监控装置包括始端箱检测模块和插接箱检测模块两部分。集成了常规电力参数的测量，以及电能监测和考核管理，同时具有在线报警功能且能够独立运行，脱离系统。可以实时监测母线接口温度，采用MODBUS-RTU协议可以方便可靠的将监测数据上传至主控箱触摸屏进行集中监控，保证系统安全可靠运行。智能母线监控装置具备接线灵活方便等优点，可以取代传统的集中式列头柜。

推荐配置

4

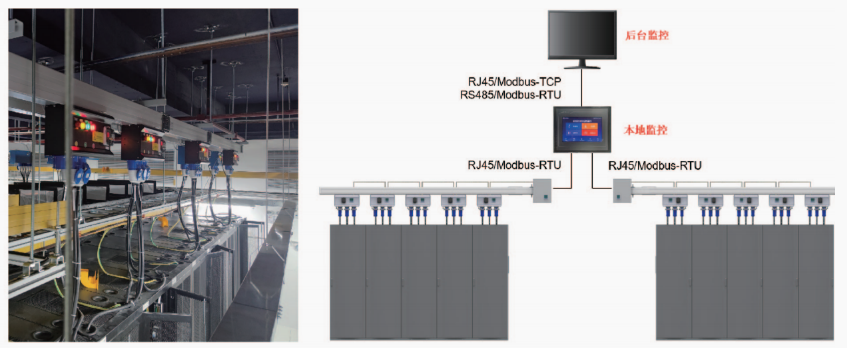

系统结构

5

本地触摸屏系统功能

●实时监测

在主页点击数据采集按钮后，进入系统图界面：此界面显示了每个箱子的电压。

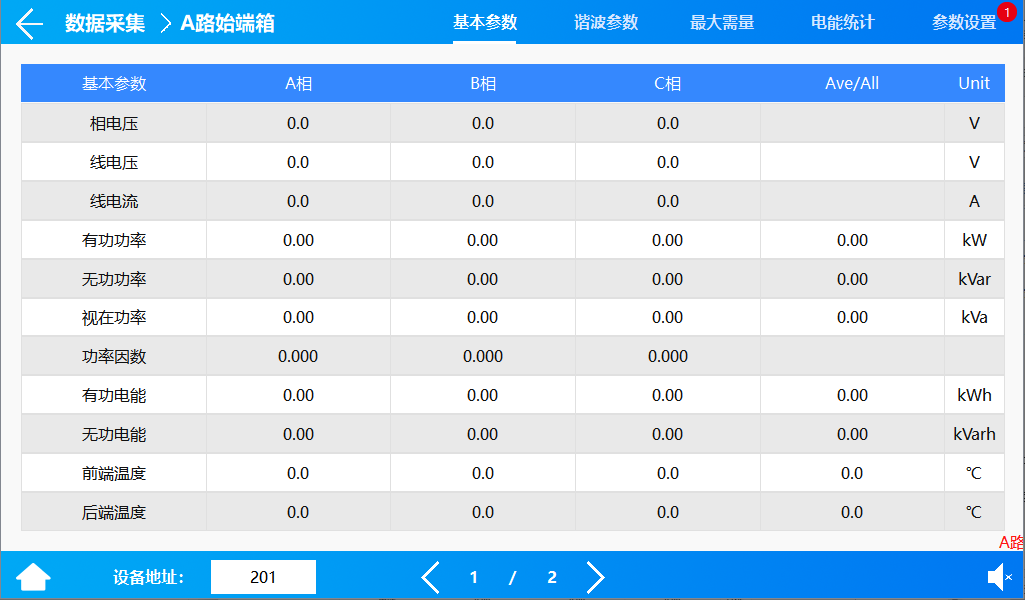

●基本参数界面

显示电压、电流、功率、电能等电参数数据，在设备地址旁边的输入框输入本箱子对应的仪表地址，即可实现对箱子中仪表数据的采集。

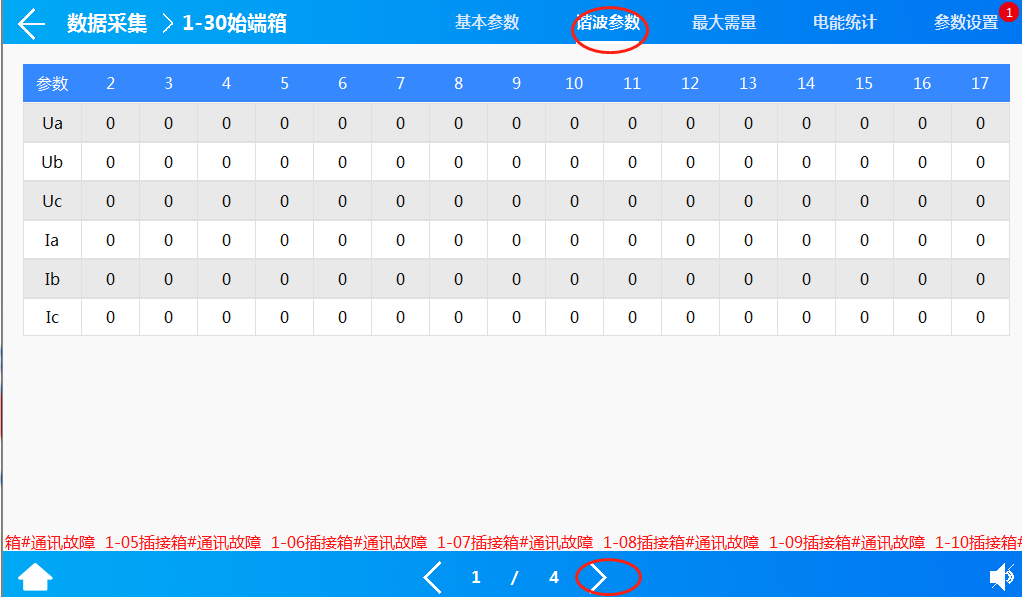

●谐波数据

通过点击“箭头”来左右切换2-63次谐波数据；

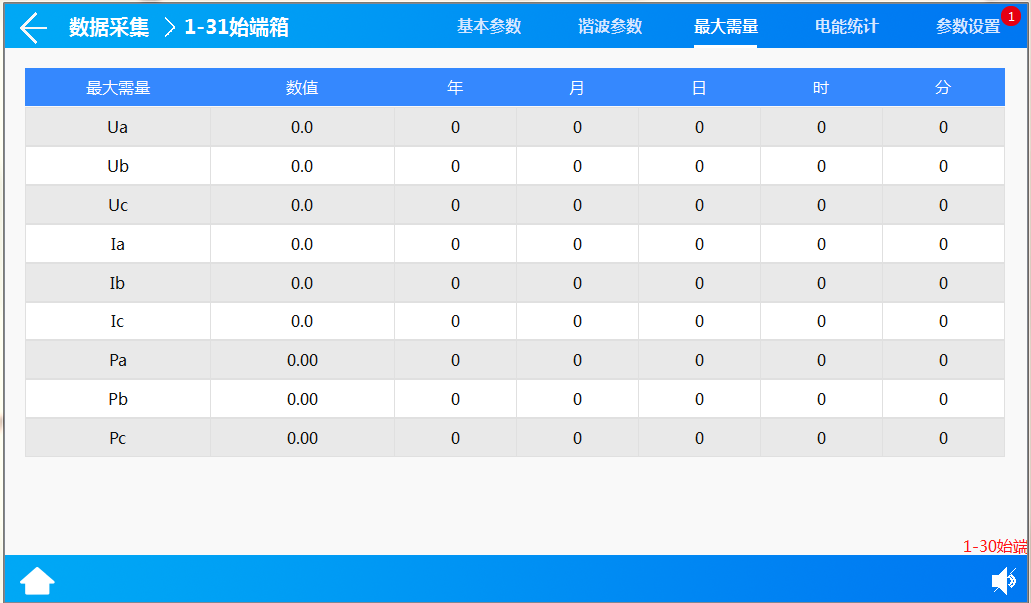

●最大需量

显示电压、电流、功率的最大需量的数值及发生时间；

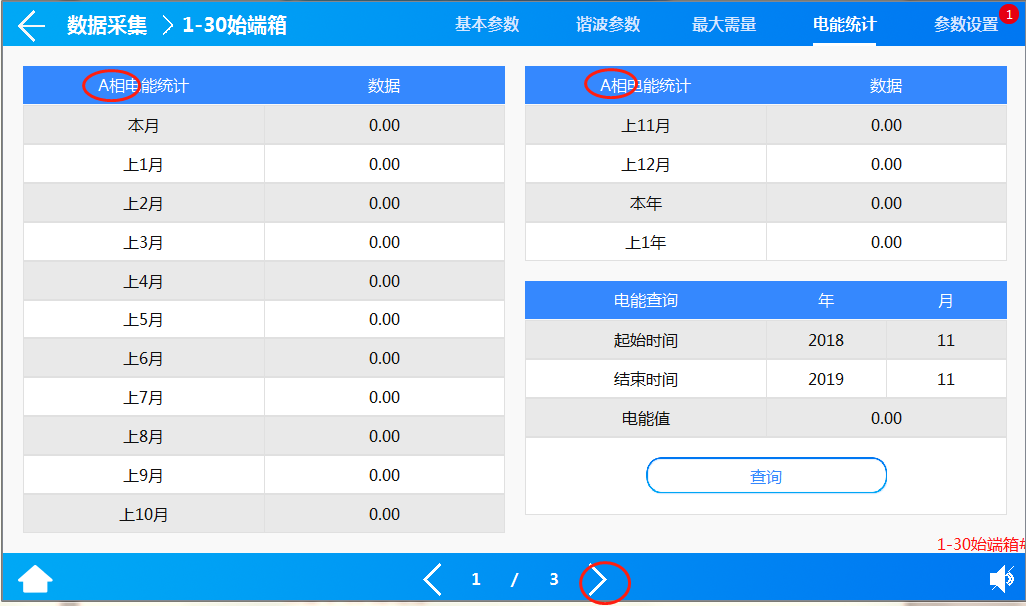

●电能查询

电能情况可以查询上12月份的每个月用电量、上一年总用电量、本年已用电量、根据选择不同时间查询电能值。
