【解决方案】安科瑞配电室环境监控系统解决方

1

概述

配电室综合监控系统包括智能监控系统屏、通讯管理机、UPS电源、视频监控子系统（云台球机、枪机）、环境监测子系统（温度、湿度、水浸、烟感）、控制子系统（灯光、空调、除湿机、风机、水泵）、门禁监控子系统（读卡器、开门按钮、磁力锁）、安防监控子系统（双鉴检测器）。

2

应用场所

适用于轨道交通，工业，建筑，学校，商业综合体等35kV及以下用户端供配电自动化系统工程设计、施工和运行维护。

3

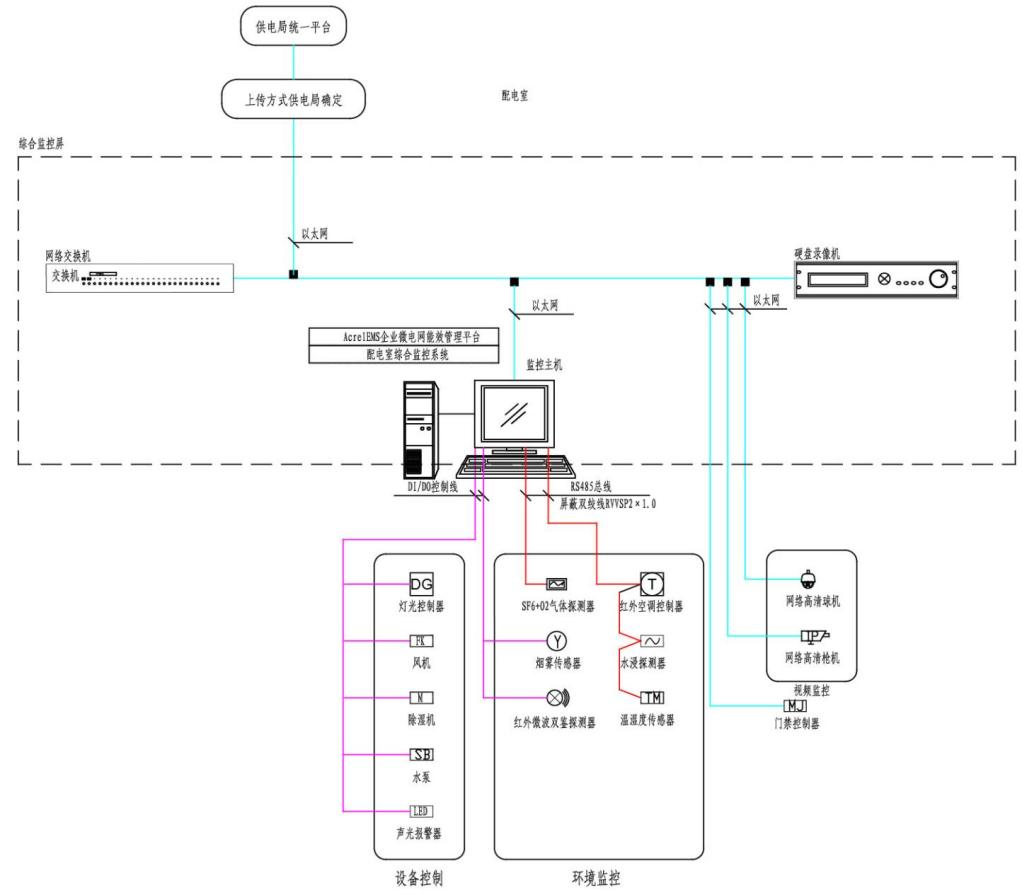

系统结构

4

系统功能

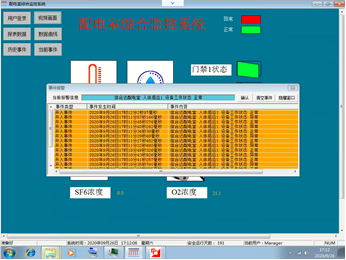

实时监测

能够显示配电室设备的运行状态，实时监测配电室环境参数信息，实时显示有关故障、告警等信息。

数据查询

在人机界面中，可以直接查看配电室中各个设备的运行数据。

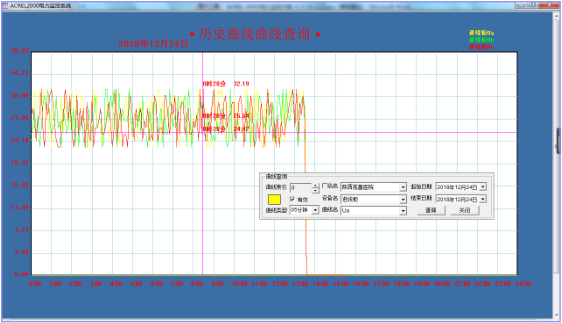

曲线查询

可以直接查看各电参量曲线。

运行报表

查询配电室内设备的运行数据报表。

实时告警

具有实时告警功能，系统能够对配电室温度、湿度、有害气体、设备故障或通信故障等事件发出告警。

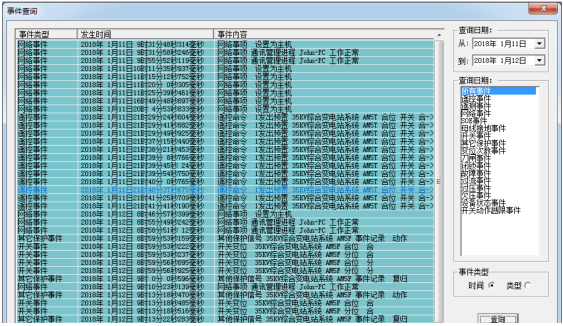

历史事件查询

能够对产生的所有事件记录进行存储和管理，方便用户对系统事件和进行历史追溯、查询统计、事故分析。

用户权限管理

设置了用户权限管理功能，可以定义不同级别用户的登录名、密码及操作权限。

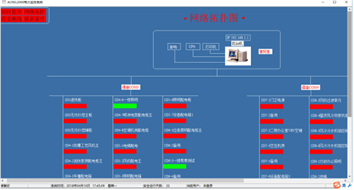

网络拓扑图

支持实时监视并诊断各设备的通讯状态，能够完整的显示整个系统网络结构。

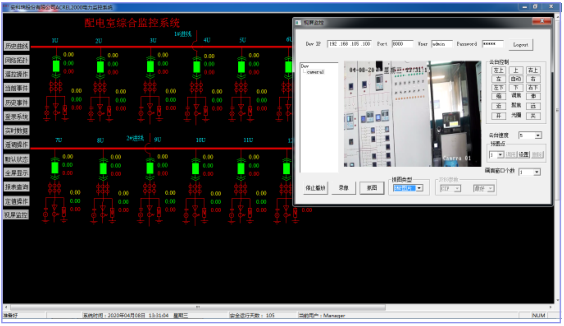

遥控功能

可以对整个配电系统范围内的设备进行远程遥控操作。

5

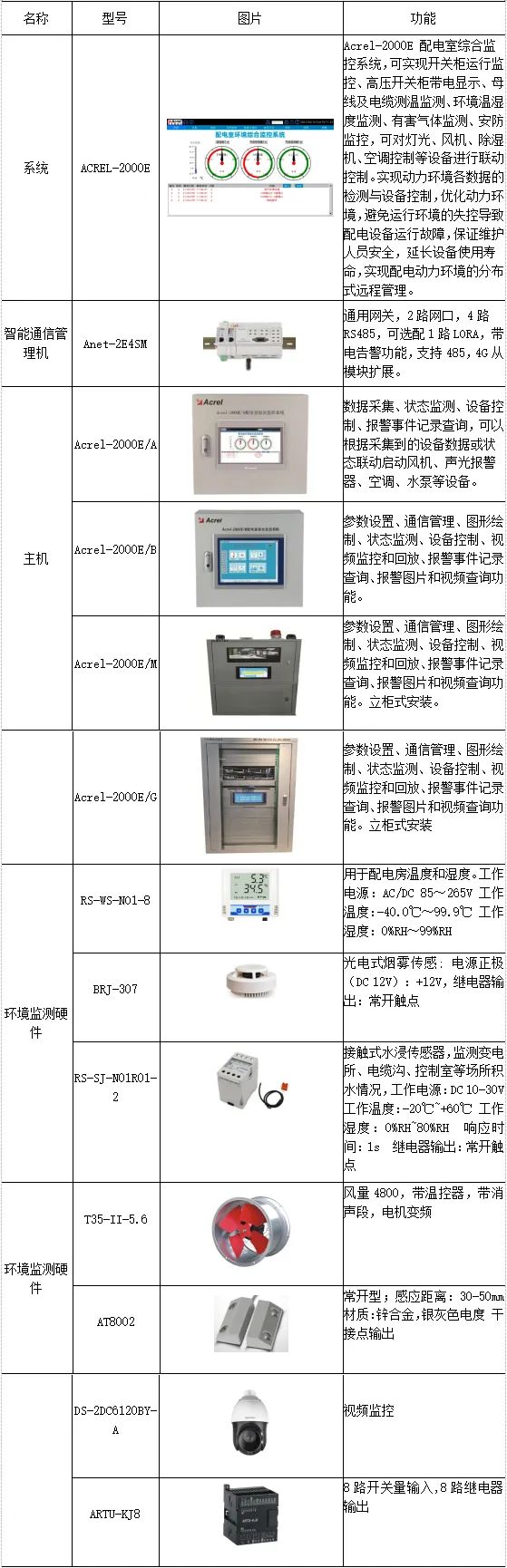

系统硬件配置
