安科瑞ASJ10/20智能剩余电流动作继电器

● 概述

  ASJ系列剩余电流动作继电器可与低压断路器或低压接触器等组成组合式剩余电流保护装置，主要适用于交流50Hz，额定电压400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，也可用来对人身触电危险提供间接接触保护。产品符合GB/T 22387—2016《剩余电流动作继电器》的要求。

  ASJ系列剩余电流继电器特别适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区，地铁、石油化工、电信及国防等部门用电的安全保护。

● 产品型号

ASJ10-LD1C型剩余电流继电器

ASJ10-LD1A型剩余电流继电器

ASJ10L-LD1A型剩余电流继电器

ASJ20-LD1A型剩余电流继电器

ASJ20-LD1C型剩余电流继电器

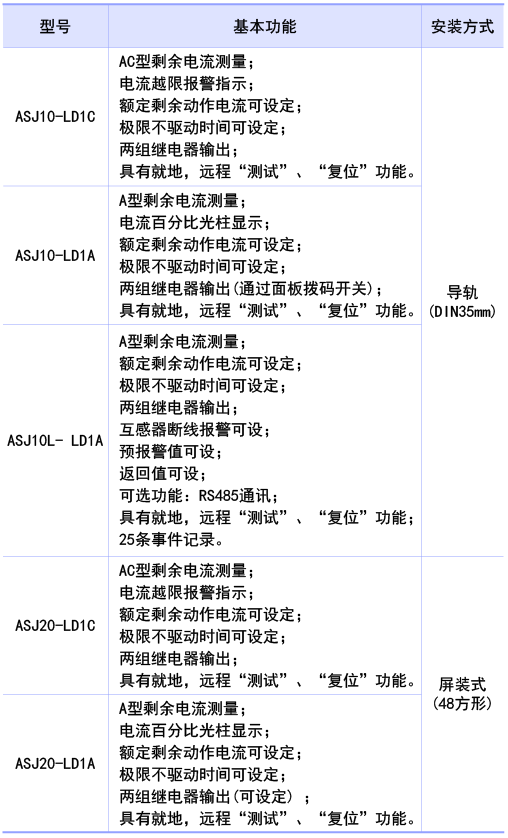

●产品特点

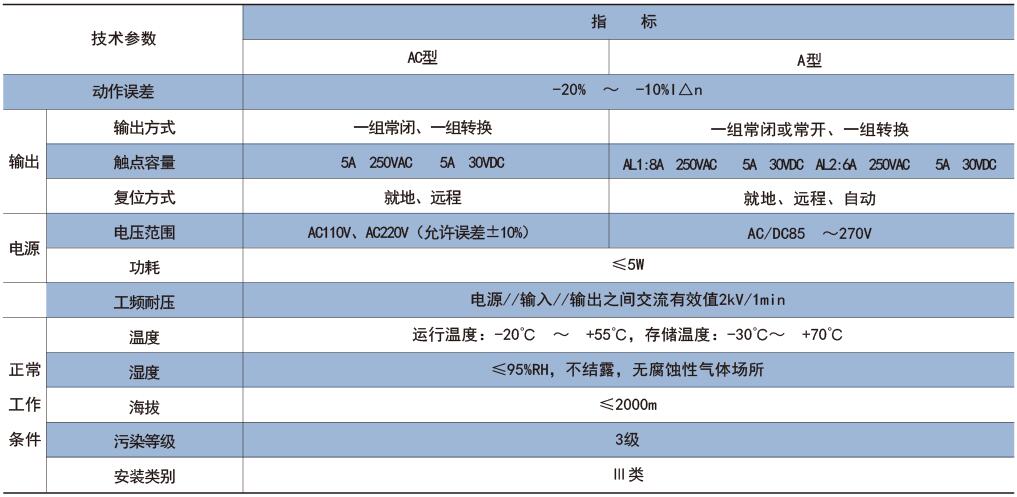

● 技术参数

注：ASJ10L额定剩余动作电流10mA-30A连续可调；极限不驱动时间0-10S连续可调。

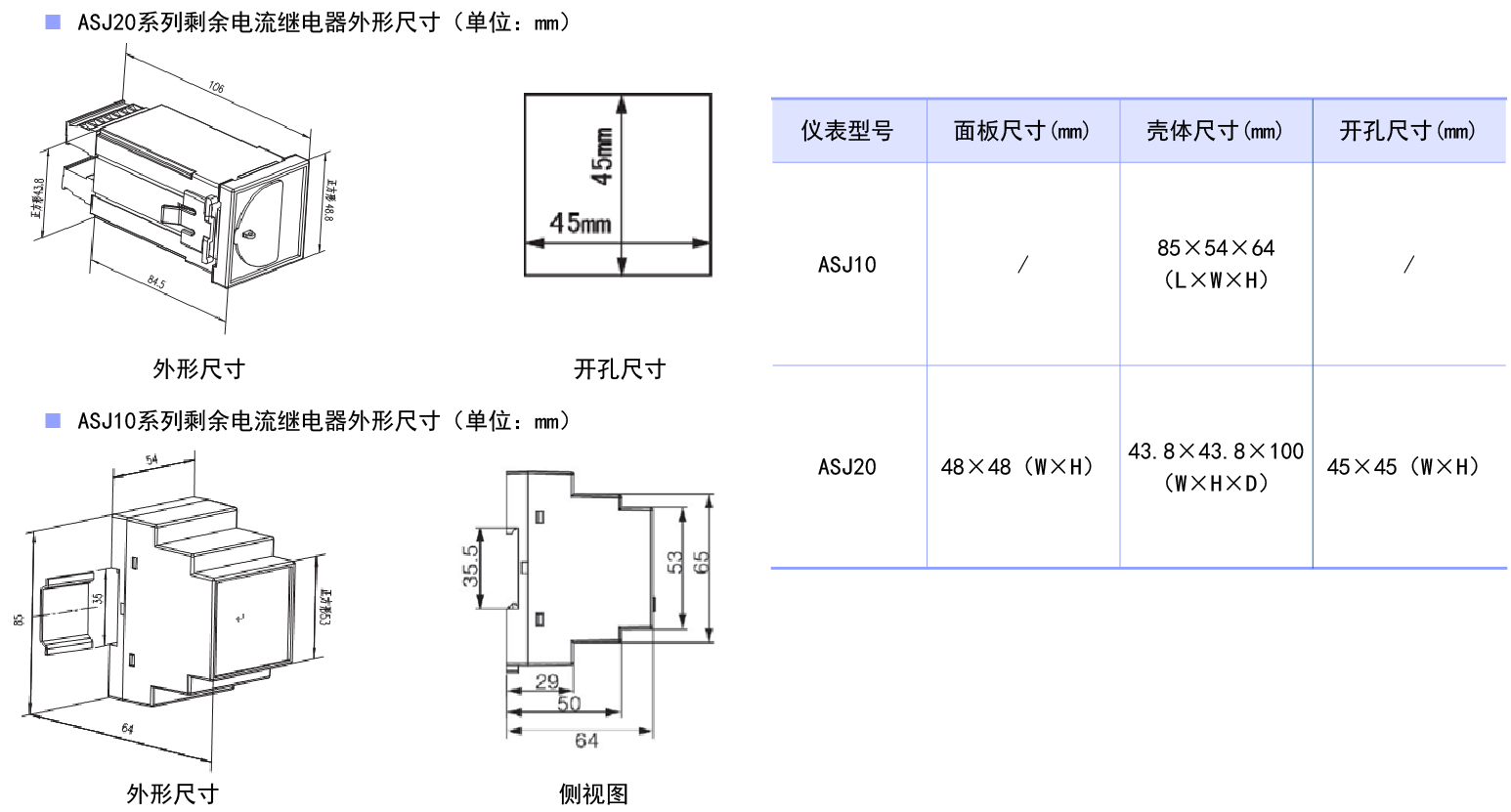

●外形与安装

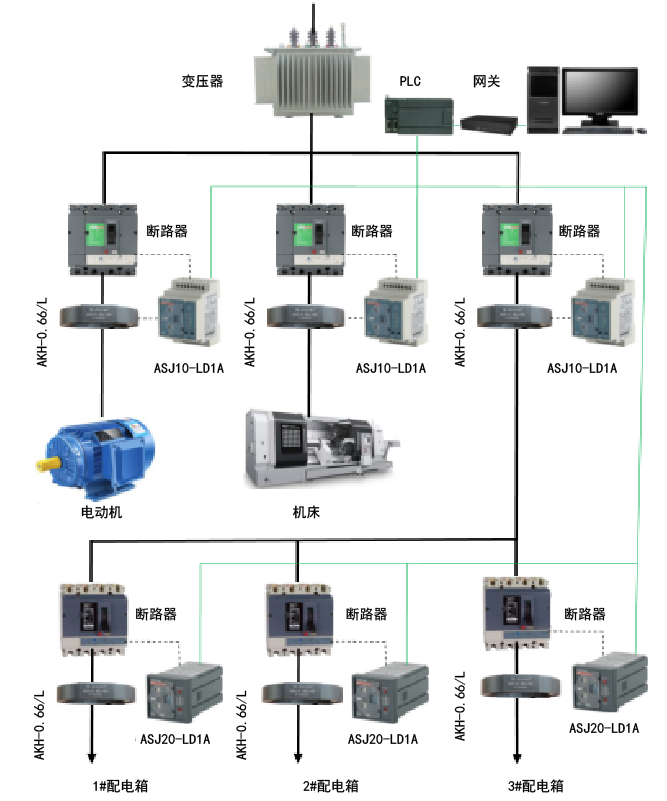

●典型应用

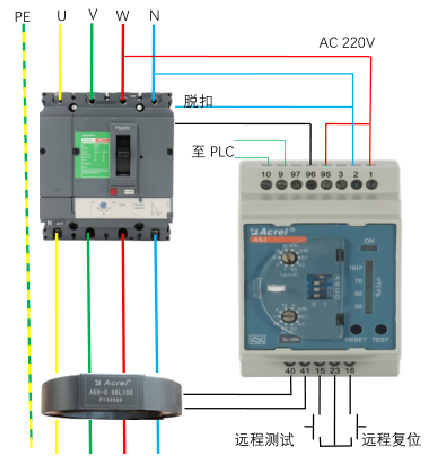

●接线示意图

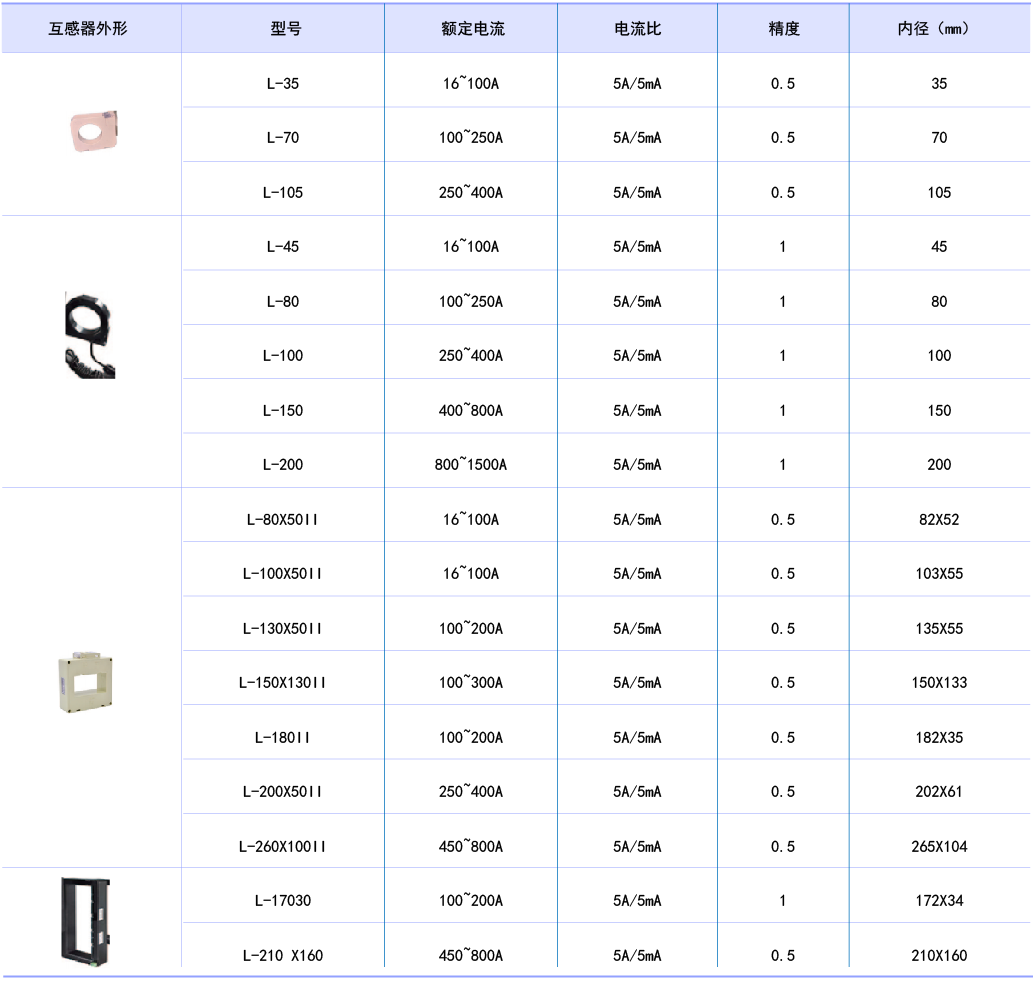

●附件：剩余电流互感器

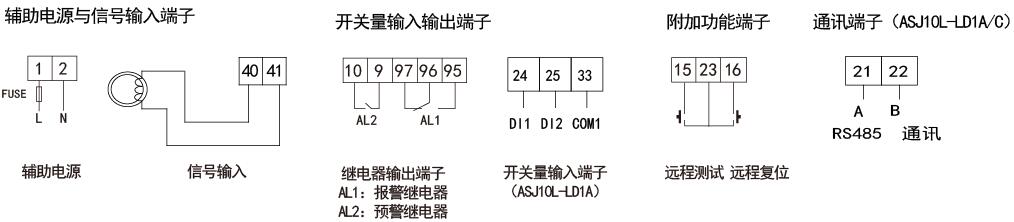

● 接线端子
