Mars三坐标测量机主机组成结构详解

Mars系列是移动桥式的三坐标测量机。支持触发、扫描和非接触式探测系统。能够对各种零件和部件的尺寸、形状及相互位置关系进行检测，也可以对软材质或复杂零件进行光学扫描测量。并且支持测头更换架以及影像相机，同时支持精密转台等。

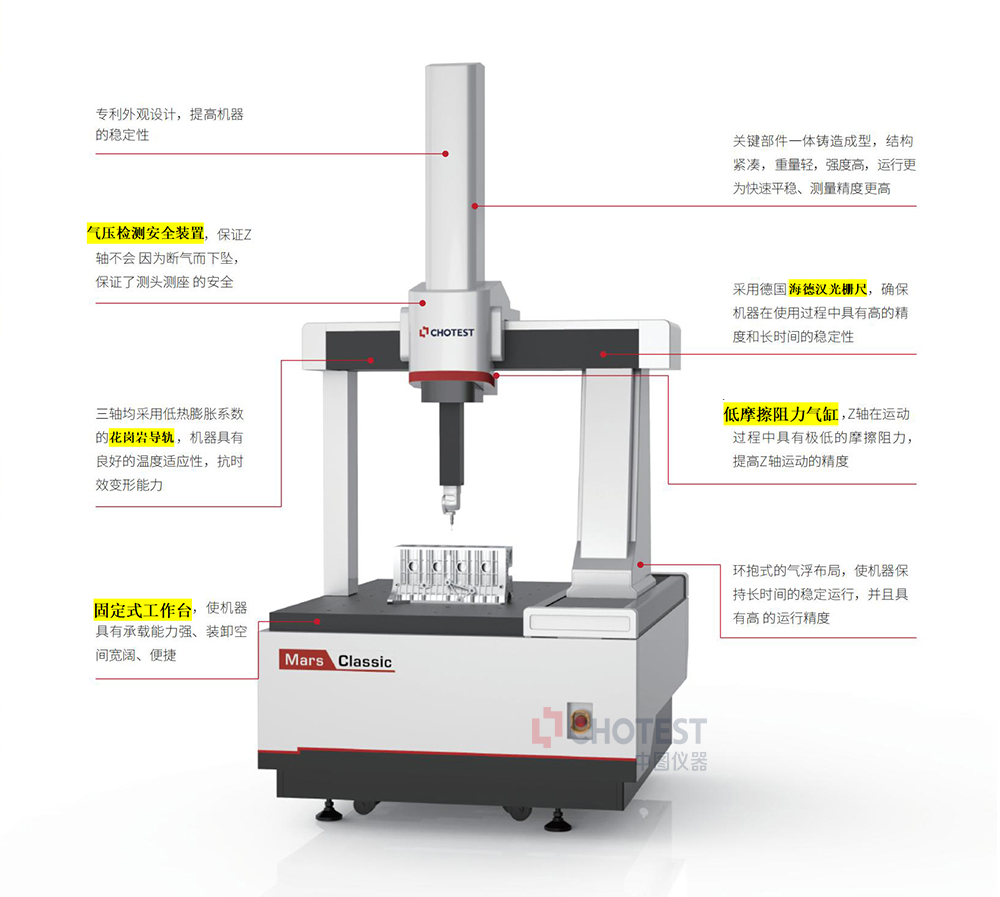

主机结构分为：
1、框架，是指测量机的主体机械结构架子。它是工作台、立柱、桥框、壳体等机械结构的集合体；
2、标尺系统，是测量机的重要组成部分，是决定仪器精度的一个重要环节。
3、导轨，是测量机实现三维运动的重要部件。Mars系列三坐标测量机采用滑动导轨、滚动轴承导轨和气浮导轨，而以气浮静压导轨为主要形式。气浮导轨由导轨体和气垫组成，有的导轨体和工作台合二为一。
4、驱动装置，是测量机的重要运动机构，可实现机动和程序控制伺服运动的功能。
5、平衡部件，主要用于Z轴框架结构中。它的功能是平衡Z轴的重量，以使Z轴上下运动时无偏得干扰，使检测时Z向测力稳定。如更换Z轴上所装的测头时，应重新调节平衡力的大小，以达到新的平衡。
6、转台与附件，转台是测量机的重要元件，它使测量机增加一个转动运动的自由度，便于某些种类零件的测量。转台包括分度台、单轴回转台、万能转台（二轴或三轴）和数控转台等。用于坐标测量机的附件很多，视需要而定。

选配件

1.冷干机
三坐标用气源的初级空气过滤，除水，除油，为三坐标本身所配置的精密过滤系统减轻压力，有效延长测量机的使用寿命。
2.UPS稳压电源
提供电压及断电延迟保护，防止客户现场因为电压不稳定造成测量机元器件的损坏及防止因意外断电造成正在测量过程中的数据丢失。
3.测头更换架
由于被测工件的复杂性，在实际测量工作中不可能由一个探针完成所有的测量任务，更换架可对测量机测座上的测头/加长杆/探针组合进行快速、可重复性的更换，在同一测量系统下对不同的工件进行自动化的检测。
4.夹具
三坐标夹具使用在测量机上，利用其模块化的支持和参考装置，完成对所测工件的柔性固定。
5.打印机
打印机可用于将测量报告打印输出。
