电流传感器和功率计搭配如何测量变频电机效率

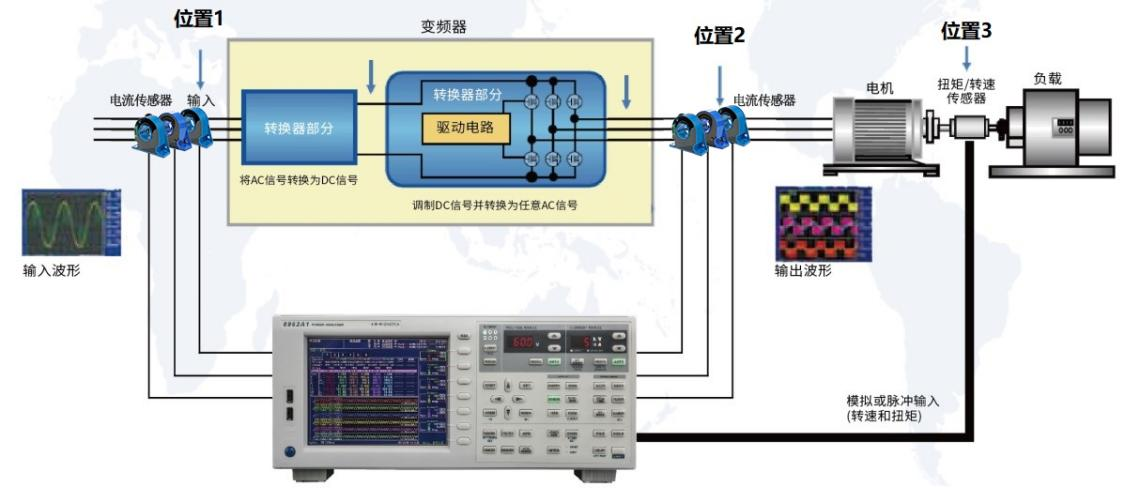

随着工业自动化程度的不断提高以及国家“双碳”战略目标的提出，变频器作为电机控制系统与工业节能的关键部分，具有高效节能特征，在各行业得到了广泛应用。因此，电机/变频器功耗效率的高精度测试需求也不断增多。变频电机效率测试系统是由功率计和电流传感器、转速传感器等组成。如下图所示。

三相正弦交流电源输入给变流设备(即变频器驱动器)，通过变流设备输出后，波形变为脉动直流波形，给电机提供电源，电机给负载提供动力。

通过仪器测试输入端的电源提供的功率，同时测试驱动器输出端的功率，并且通过转速扭矩传感器得到转速扭矩，进而计算得到机械效率。

若想计算驱动器的效率，用驱动器前后输出（位置2）比上输入（位置1）功率，即可得到变频器驱动器的转化效率。位置2和位置1安装三个电流传感器，精准测出电流，反馈到功率计。如果想计算电机输出的机械效率，可以用转速扭矩传感器前后的输出（位置3）比上输入（位置2）即可通过公式计算，得到电机的机械能的转化效率。依次类推，可以通过整个系统前（位置1）后（位置3）功率比值，得到整个系统的效率。

我们可以看到整个系统的测试难点有以下几个：

1、 高精度、宽频带测量

2、 电压和电流的直接输入

3、 快速测量波形

4、 同时显示输入电压、电流 功率等参数

5、 同时测量电机的扭矩和转速

6 、输入输出在同一时刻的比值从而计算出效率

易错点：用两台表测试输入输出，由于测试时钟不统一，导致不是同一时刻的功率，使得结果造成了巨大的误差。

若要克服以上几个难点，本测试可采用六通道功率分析仪搭配航智HIT系列宽频带、高精度电流传感器，可一次性解决上述测试的问题。
