U4421A简单操作与连接

#1

机箱自带 M9536A

chrent

TTSP

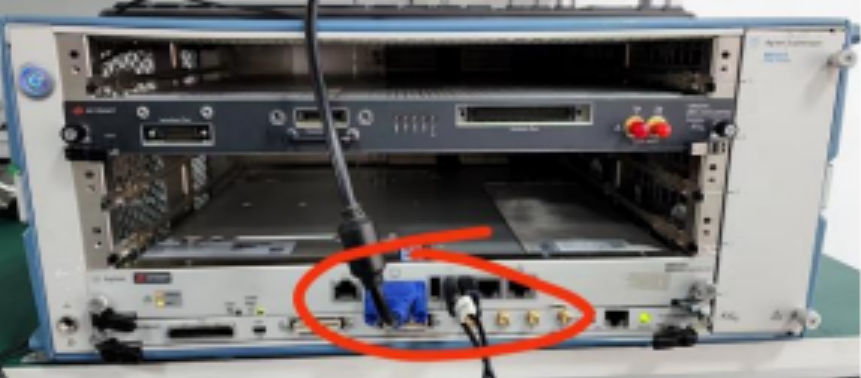

1、M9505A 自带控制板 M9536A，里面软件都是安装好的，不需要去调试软件，只需外接显示器、键盘、鼠标，跟机箱 M9505A 中的控制板连接即可

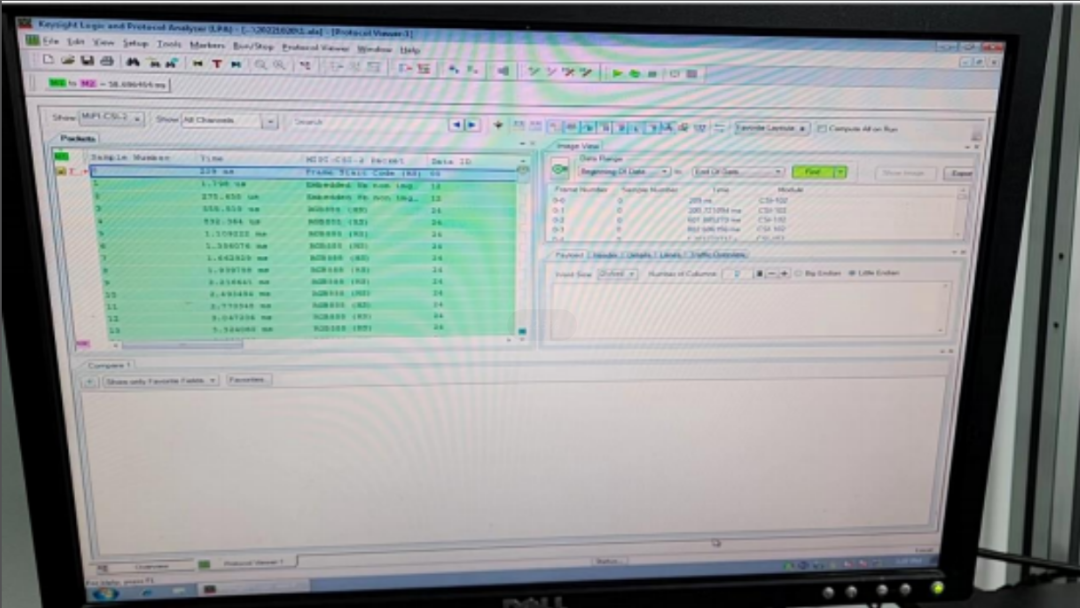

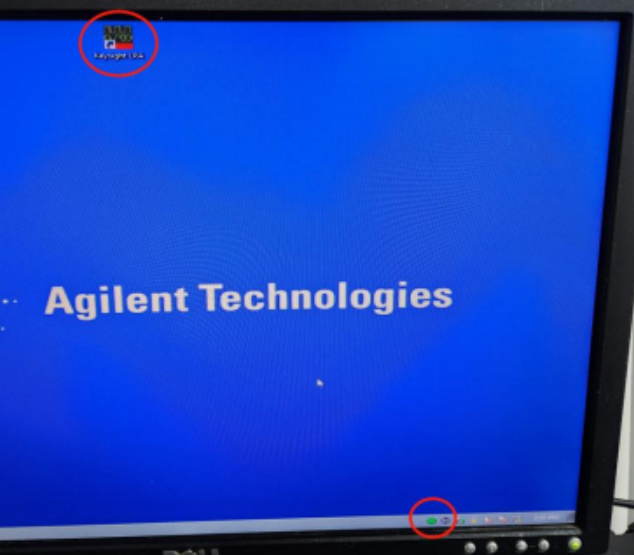

2、 开机后等待软件全部加载完毕（右下角指示灯变绿），再打开桌面上的Keysight LPA 应用程序

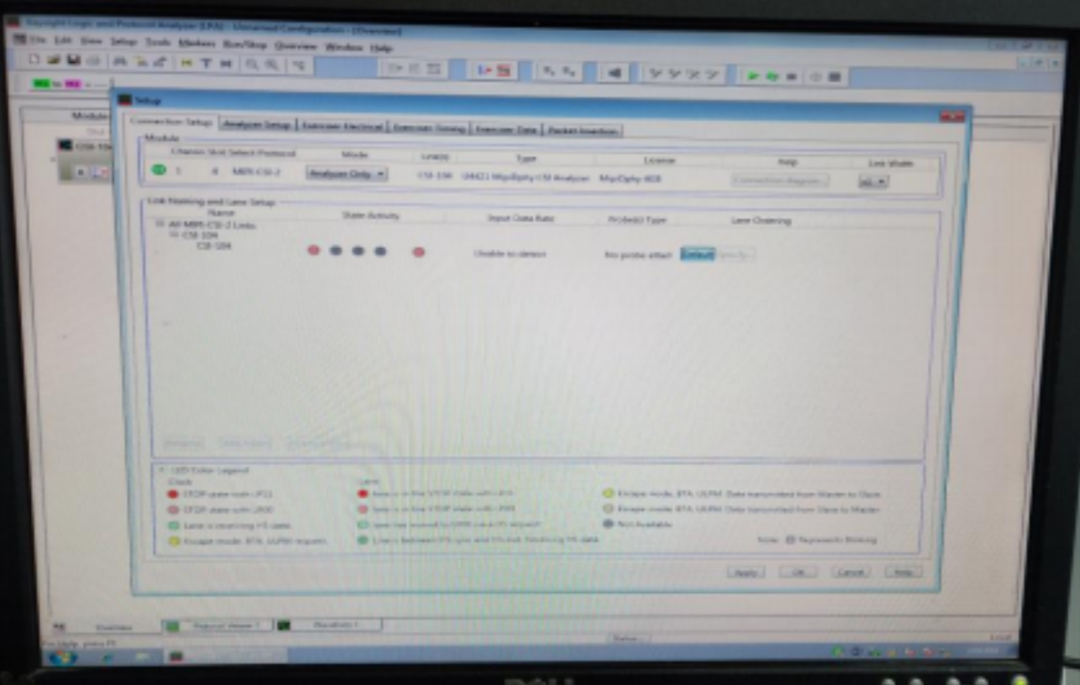

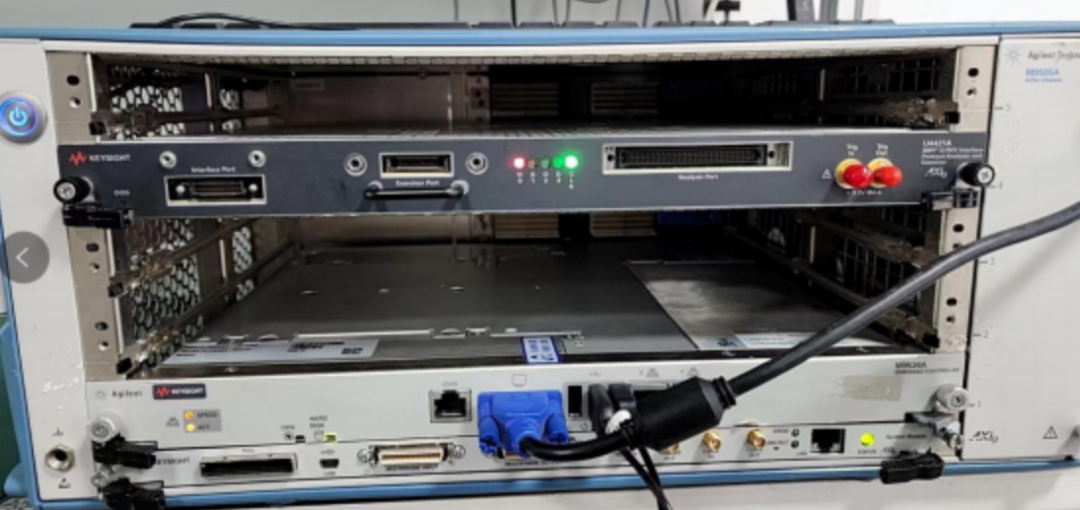

3、 软件运行后面板上的指示灯会变亮，可以正常使用；

#2

机箱没有 M9536A

chrent

TTSP

1、如果机箱 M9505A 不带控制板，需要 PC 和 AXIe ESM 连接，PC 需要有 PCIE接口，U4421A 模块需要网口和 PCIE 同时连接，网口 IP 设置为自动获取，和M8190A 不一样；
2、连接好以后，PC 需要安装 IOLibSuite 和 M9505A 的驱动，再安装 LPA 软件，trigger 设置和参考需要在网页里面设置，网页地址是 169.254.1.0；

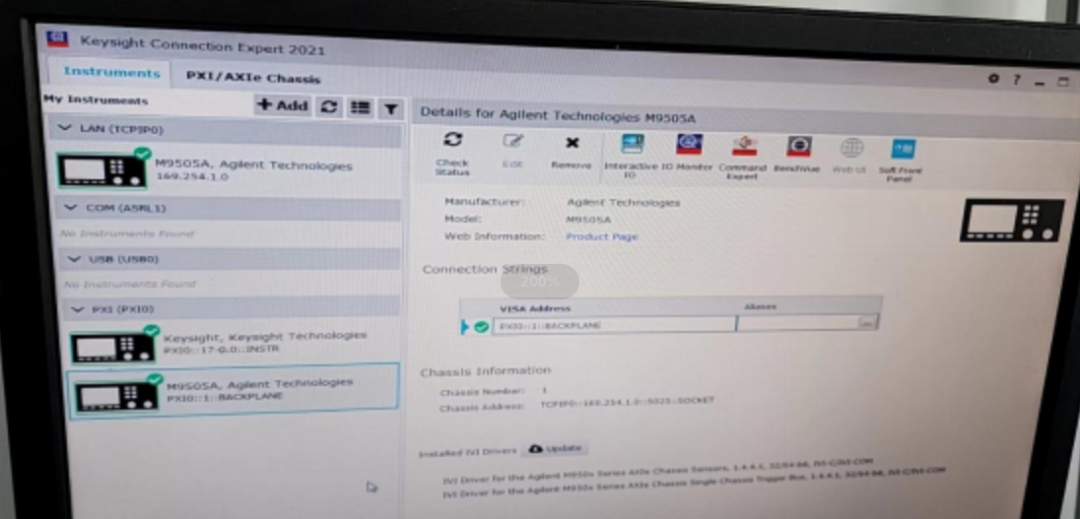

3、连接好设备后在 IOLibSuite 里面就可以找到机箱和 U4421A，然后打开 LPA软件会自动跟 U4421AA 连接；

测试项设置加载（DEMO）

chrent

TTSP

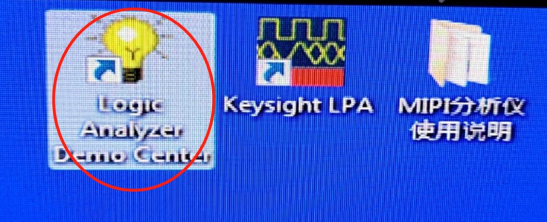

1、 电脑桌面上应用程序 Logic Analyzer Demo Center,双击打开，加载较慢；

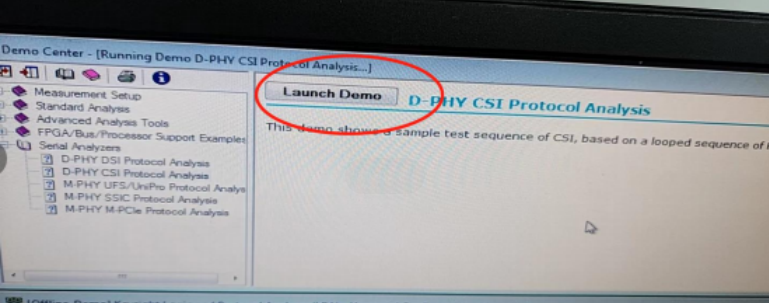

2、 打开后可以找所需的测试项，比如需要看 D-PHY CSI 测试项，点击 LaunchDemo 就可以在软件上加载出来，

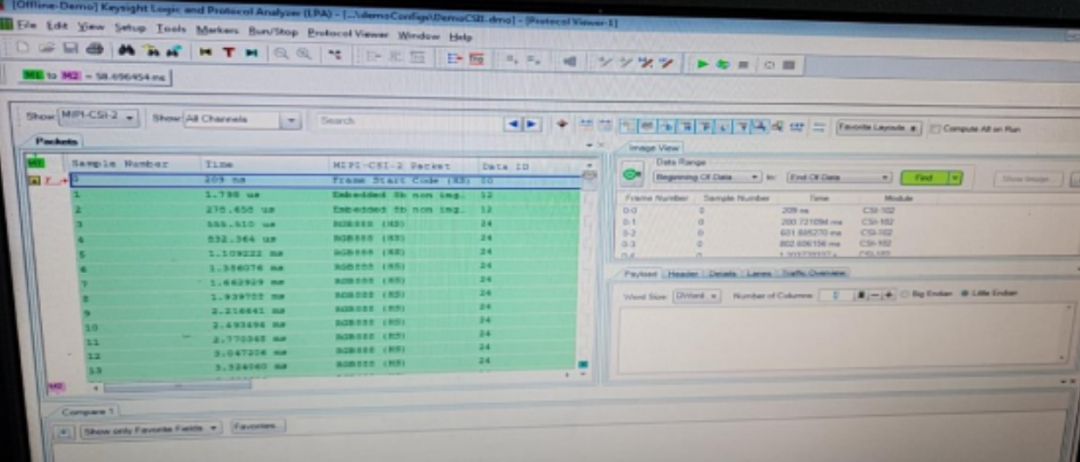

3、 此时是 DEMO 模式下，如果要将这些参数跟仪器进行同步，需要保存配置，再次打开 PLA 软件进行加载即可，如图所示：

DSI 与 CSI 切换设置

chrent

TTSP

1、在 LPA 的安装目录下，用命令进行切换，安装目录连接：C:\Program Files(x86)\Keysight Technologies\Logic Analyzer\Contributed Files

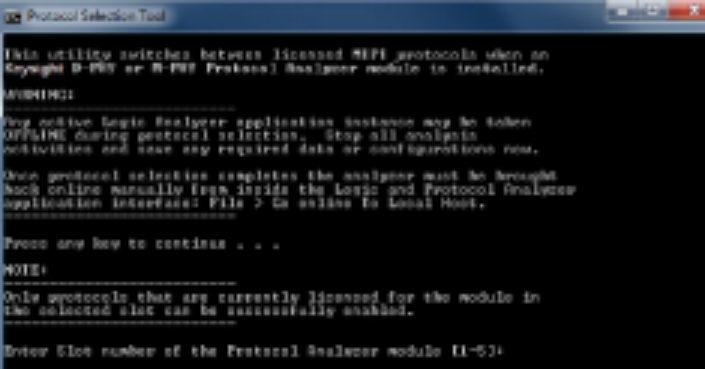

2、打开如图所示：
选择 1-5，如果 U4421A 的卡槽是 2，就选 2，如果是 4 槽位，就选 4，然后进行下一步

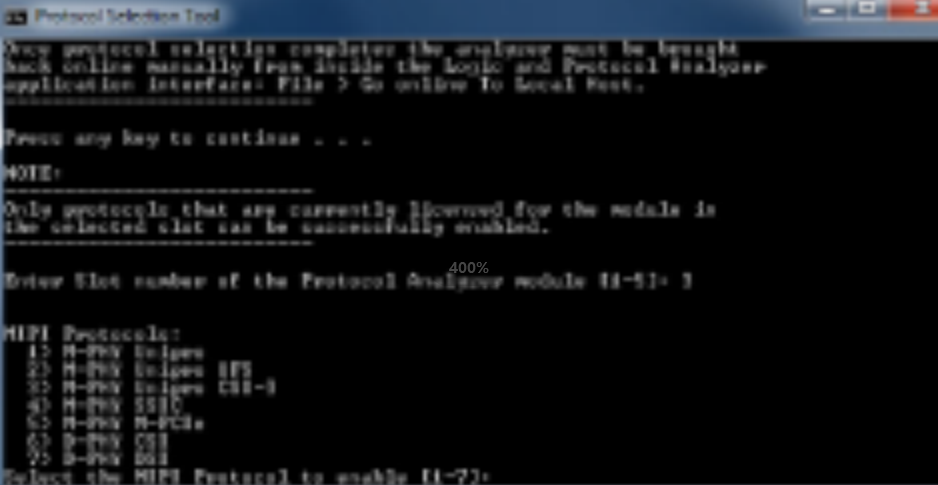

3、槽位选择完毕后选择测试项，如图

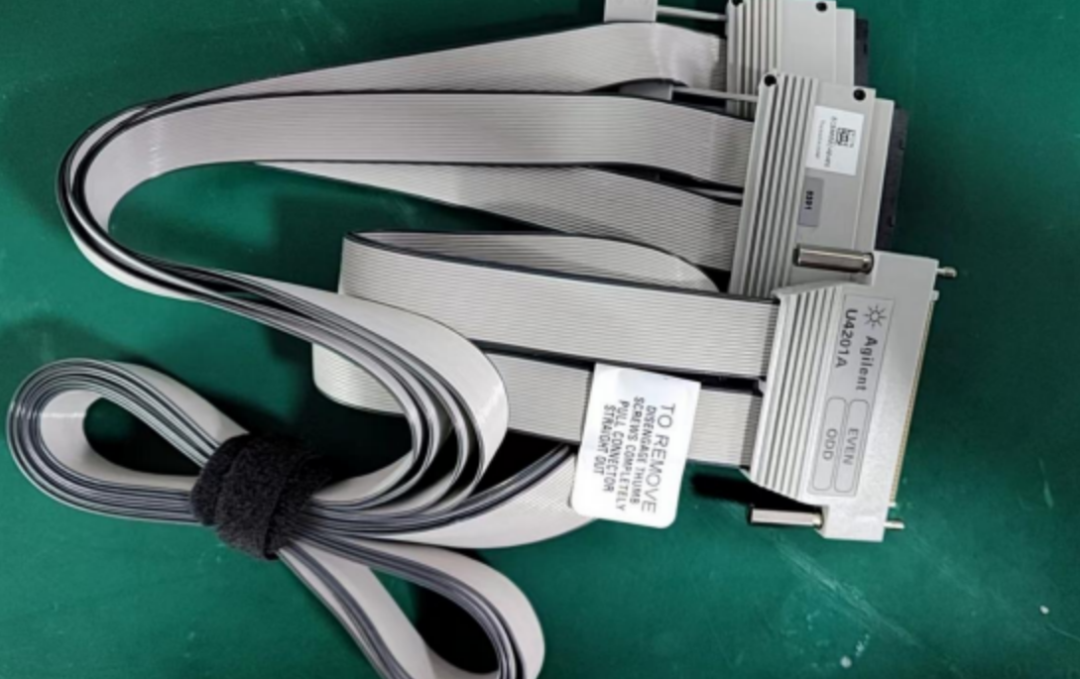

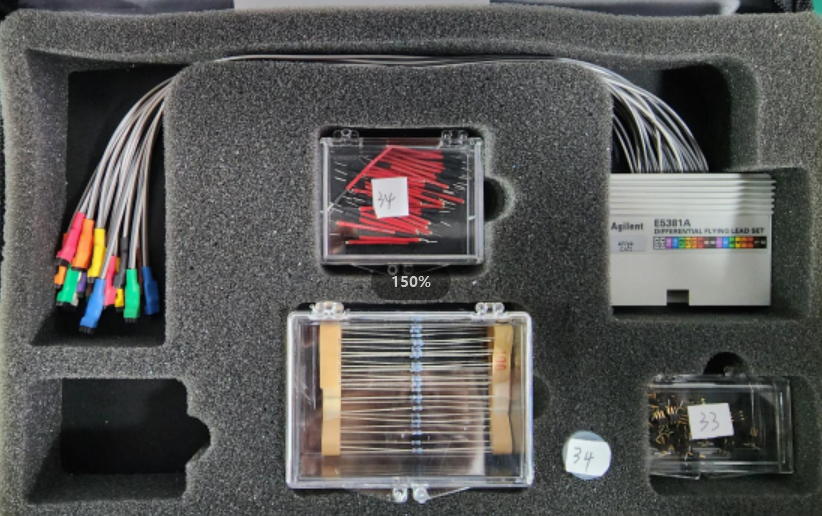

4、根据需求选择相应的测试项；测试相关配件如下：配件一：E5381A 差分探针一套配件二：U4201A 逻辑连接线一根

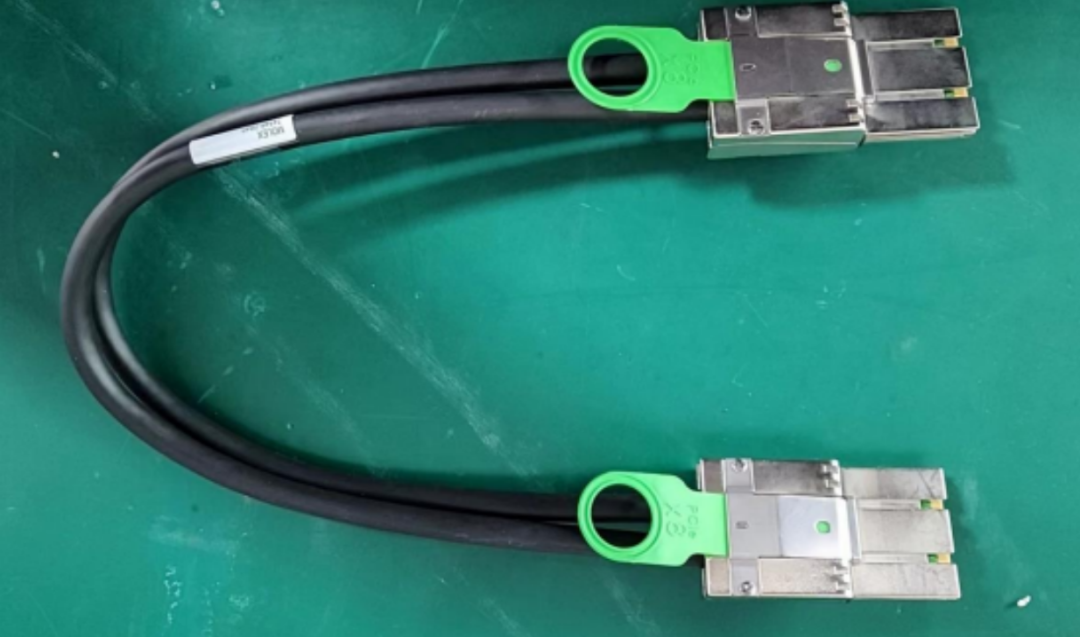

配件三：PCIE-PCIE 连接器（PC 专用）
