光学轮廓仪测粗糙度怎么测?

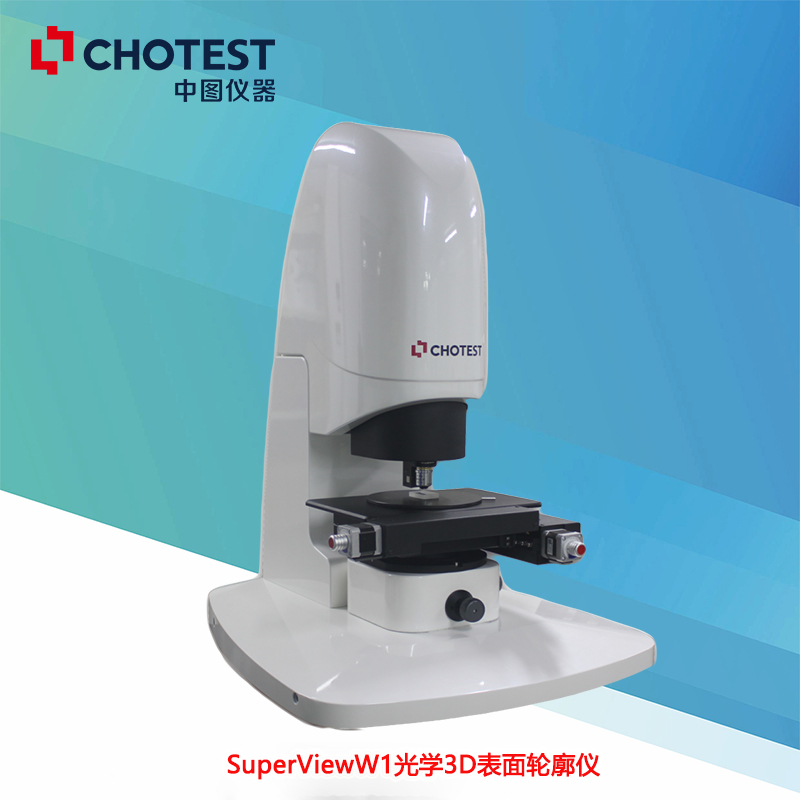

SuperViewW1光学轮廓仪以白光干涉技术为原理，能够以优于纳米级的分辨率，测试各类表面并自动聚焦测量工件获取2D，3D表面粗糙度、轮廓等一百余项参数，广泛应用于光学，半导体，材料，精密机械等等领域。是一款非接触测量样品表面形貌的光学测量仪器。

粗糙度分析操作步骤：
1.将样品放置在夹具上，确保样品状态稳定；
2.将夹具放置在载物台上；
3.检查电机连接和环境噪声，确认仪器状态；
4.使用操纵杆调节三轴位置，将样品移到镜头下方并找到样品表面干涉条纹；
5.完成扫描设置和命名等操作；
6.点击开始测量（进入3D视图窗口旋转调整观察一会）；
7.进入数据处理界面，点击“去除外形”，采用默认参数，点击应用获取样品表面粗糙度轮廓；
8.进入分析工具模块，点击参数分析，直接获取面粗糙度数据，点击右侧参数标准可更换参数标准，增删参数类型；
9.如果想获取线粗糙度数据，则需提取剖面线；
10.进入数据处理界面，点击“提取剖面”图标，选择合适方向剖面线进行剖面轮廓提取；
11.进入分析工具界面，点击“参数分析”图标，点击右侧参数标准，勾选所需线粗糙度相关参数，即可获取线粗糙度Ra数据。

光学轮廓仪采用了CCD取代了显微镜中的目镜，可以直接从电脑上实时视频窗口观察样品表面形貌，也可以通过重建后的样品表面3D图像观察表面形貌，样品表面形貌展示得更加清晰，图像更大，观察更加方便。
