如何在介质密度高于最大值时精确测定液体密度？

虹科

传感器

01

为什么要做这个测试

测量表明，即使介质的密度远高于规定的最大值，我们的虹科DLO液体密度传感器也能非常精确地测量。

02

使用液体&密度测量

使用液体

四氯乙烯Carl Roth, 系列编号：4737.1

摩尔质量：165.83 g/mol

密度：1.61 g/cm³

密度测量

使用虹科DLO-M1液体密度传感器进行密度测量。为此，每个传感器都用四氯乙烯冲洗。使用记录功能，记录密度和温 度每秒的测量值。

作为参考，使用实验室测量仪器 DSA 5000 M（安东帕）测量密度。在20 °C和30 °C下测得的参考值进行线性内插，得到四氯乙烯的随温度变化的密度。

03

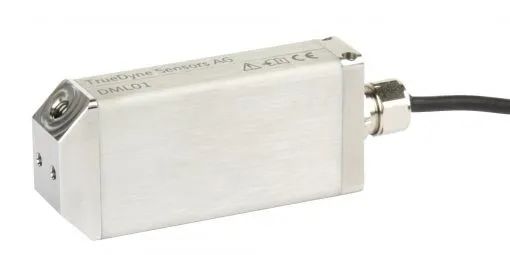

虹科TrueDyne传感器

虹科DLO-M1 传感器测量微机电系统（MEMS 系统）中液体的密度。在MEMS系统中，液体被引导到Ω形微通道，即所谓的欧米茄芯片。将这个头发丝般细小的硅管设置为振荡模式以进行测量。介质的密度可以从振荡的固有频率中得出：介质的密度越高，振荡频率越低。

亚毫米级的测量系统使传感器的结构更加紧凑。它的尺寸只有80×30×15mm，可以放入非常狭小的空间。测量值通过RS232接口和虹科TrueDyne传感器标准中的ASCII命令协议到达上级系统。

04

程序&测试装置

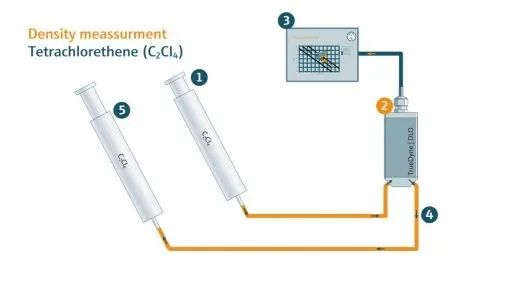

图1 : 测量装置

程序

作为参考，使用实验室密度计 DSA 5000 M（安东帕）测量

如图1所示,将传感器插入测量装置中

用注射器将四氯乙烯泵入密度传感器

测试装置

四氯乙烯注射器

虹科密度传感器DLO-M1

数据评估

介质返回

注射器再次吸入测试液

结果显示

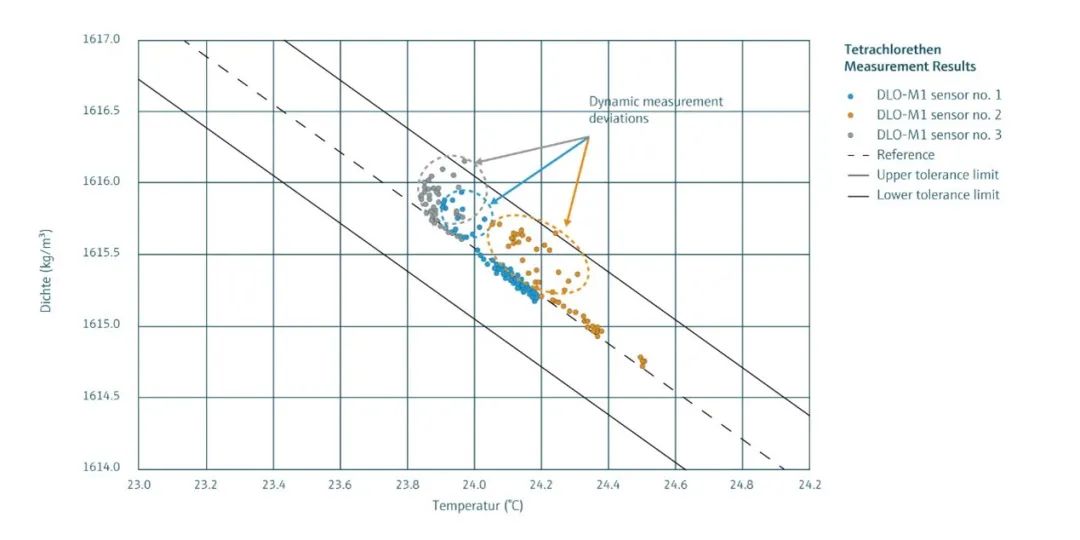

图2：TrueDyne DLO-M1密度传感器对四氯乙烯的测量结果

测量结果见图2。黑色虚线表示随温度变化的参考密度，这是用实验室测量仪器DSA 5000 M（安东帕）测定的。黑色实线表示参考密度，误差为±0.5 kg/m³(±0.0005 g/cm³)。这与虹科TrueDyne密度传感器DLO-M1的最大测量偏差相对应。

彩色的点表示三个不同的TrueDyne DLO-M1传感器的读数。需要注意的是，在流经传感器的过程中会出现动态测量偏差。由于传感器的自体加热，传感器的温度与进入的较冷流体的温度有偏差。在较低的流速下，这两个温度差距较小，因此在静态情况下，测量值与参考密度值的偏差小于±0.1 kg/m³ （±0.0001 g/cm³）。

测量结果表明，虹科TrueDyne DLO-M1 传感器在密度测量精度达到 ±0.5 kg/m³，甚至远超规定的密度范围（>1600 kg/m³，而非≤1000 kg/m³）。通过对传感器的自体加热进行补偿，甚至可以达到±0.1 kg/m³的精度。
